Тайвань

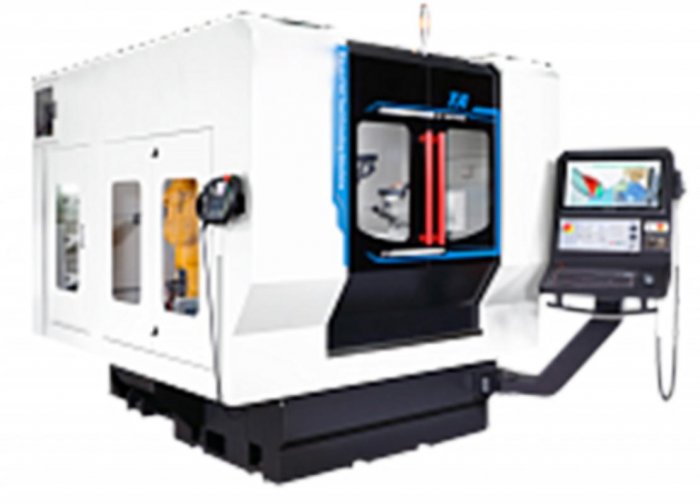

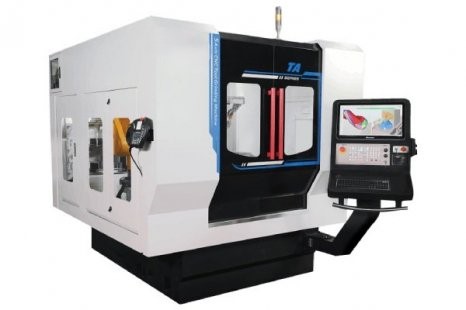

Заточной станок с ЧПУ TA-5 имеет очень жесткую конструкцию и предназначен для заточки инструмента из быстрорежущей стали и твердосплавных материалов, широко применяется в аэрокосмической и автомобильной промышленности. Станок используется для заточки стандартного концевого инструмента, свёрл, дисковых и цилиндрических фрез, а также специальных фрез и свёрл.
-
Горизонтальное расположение шпиндельной бабки обеспечивает высокую жёсткость.
-
Встроенный мотор-шпиндель с конусом HSK-50E.
-
3D датчик измерения шлифовального круга / инструмента Renishaw RP-3.
-
Рабочая головка с прямым приводом шпинделя имеет конус BT50.
-
Магазин шлифовальных кругов на 4 позиции с автоматической сменой круга.
-
Автоматический робот-манипулятор STAUBLI TX2-60 для загрузки/выгрузки инструмента (опция).
-
Дополнительная станция на 4 паллеты для обрабатываемого инструмента диаметром от 3 до 16 мм (опция).
|
Наименование |
Ед.изм. |
Значение |
|
|
Перемещение по осям |
Ось X |
мм |
450 |
|
Ось Y |
мм |
410 |
|
|
Ось Z |
мм |
350 |
|
|
Ось A (прямой привод) |
град |
360° |
|
|
Ось C (прямой привод) |
град |
-10° / 190° |
|
|
Линейная дискретность перемещений |
мм |
0.0001 |
|
|
Угловая дискретность перемещений |
мм |
0.0001° |
|
|
Заготовка
|
Диаметр инструмента |
мм |
3 - 32 |
|
Максимальный обрабатываемый диаметр |
мм |
90 |
|
|
Максимальная длина заготовки |
мм |
180 |
|
|
Максимальная обрабатываемая длина |
мм |
150 |
|
|
Шлифовальный шпиндель
|
Кол-во шлиф. кругов в магазине |
шт. х мм |
4 x Ø150 |
|
Конус шпинделя |
|
HSK-50Е |
|
|
Мощность шпинделя (встроенный шпиндель) |
кВт |
24 |
|
|
Скорость вращения шпинделя |
об/мин |
9000 |
|
|
Остальное |
Контроллер |
|
NUM Flexium plus 68 |
|
Софт |
|
NUMROTO Plus |
|
|
Габариты станка Д x Ш x В |
мм |
3860 x 3188 x 2726 |
|
|
Масса станка |
кг |
7370 (без робота) 7500 (с роботом) |
|
|
Кабинетная защита рабочей зоны |
|
Освещение рабочей зоны |
|
Автоматическая система смазки |
|
Выравнивающие болты и опоры |
|
Измерительная оснастка для шлифовальных кругов |
|
Инструментальный ящик и инструмент |
|
Система измерения детали Renishaw |
|
Система измерения шлифовального круга Renishaw |
|
Цанговый патрон и цанга |
|
Фланец шлифовального круга |
|
Магазин смены шлифовальных кругов на 4 позиции |
|
Оси A, C с прямым приводом |
|
Оптические линейки осей X,Y,Z |
