Программируемый поворотный или наклонно-поворотный стол расширяет кинематику стандартного фрезерного станка, превращая его в многокоординатный обрабатывающий комплекс. Узел позволяет заготовке автоматически разворачиваться в пространстве согласно управляющей программе. Это дает возможность выполнять многостороннюю обработку за один установ, изготавливать сложные профильные элементы и автоматизировать производство без капитальных вложений в покупку новых станков.

Установка стола решает три важнейшие производственные задачи:

1. Повышение точности: Заготовка обрабатывается с нескольких сторон за один установ, что полностью устраняет погрешности, неизбежно возникающие при ручном перезакреплении.

2. Расширение номенклатуры: Становится доступным изготовление деталей сложной формы (криволинейные пазы, спирали, элементы пресс-форм).

3. Оптимизация времени цикла: Исключается ручной труд на переустановку, снижается влияние человеческого фактора, а время цикла механической обработки сокращается.

Разница заключается в алгоритмах работы ЧПУ и кинематике резания. Индексируемые режимы (3+1, 3+2 или 4+1) означают позиционную обработку: дополнительные оси стола используются только для предварительного поворота и наклона заготовки на заданный угол. Во время фрезерования эти оси намертво зажимаются тормозами, а резание идет по линейным координатам. Этого полностью достаточно для изготовления подавляющего большинства сложных корпусных деталей и штампов. Непрерывная 5-осевая обработка подразумевает одновременное перемещение всех осей в процессе резания, что требуется только для узкого спектра деталей сложной пространственной формы (например, крыльчаток).

Выбор зависит от геометрии ваших деталей. Если вам необходимо обрабатывать цилиндрические детали, валы или нарезать пазы на боковых гранях деталей по одной оси вращения, достаточно поворотного стола (4-я ось). Если требуется комплексная 5-гранная обработка корпусных деталей под разными углами наклона, необходим наклонно-поворотный стол. В обоих случаях установка такой оснастки — это гибкий инструмент автоматизации, позволяющий брать дорогие заказы без смены станочного парка.

Поворотный стол добавляет фрезерному станку с ЧПУ дополнительную ось вращения, позволяя обрабатывать деталь с нескольких сторон за один установ. Это исключает ручные переустановки, сокращает цикл обработки и повышает точность базирования. Для сложных 3D-деталей незаменимы наклонно-поворотные столы с 4+5 осями.

4-я ось обеспечивает вращение заготовки вокруг одной оси (горизонтальной или вертикальной). Это оптимально для обработки цилиндрических поверхностей, валов, кулачков и шкивов. 5-я ось добавляет координату наклона. В индексируемых режимах (3+2 / 4+1) это дает доступ к 5 граням детали за один установ и позволяет выполнять обработку сложных пространственных элементов пресс-форм и штамповой оснастки под требуемыми углами без переустановок.

Да, поставляемые столы совместимы с большинством современных фрезерных станков и обрабатывающих центров, работающих под управлением систем ЧПУ Fanuc, Siemens, Heidenhain, Mitsubishi и других мировых брендов. Интеграция и синхронизация осуществляются через стандартные интерфейсы управления (дополнительные каналы осей или свободные M-коды). Наши инженеры бесплатно проведут аудит вашей системы ЧПУ и разработают точное техническое решение.

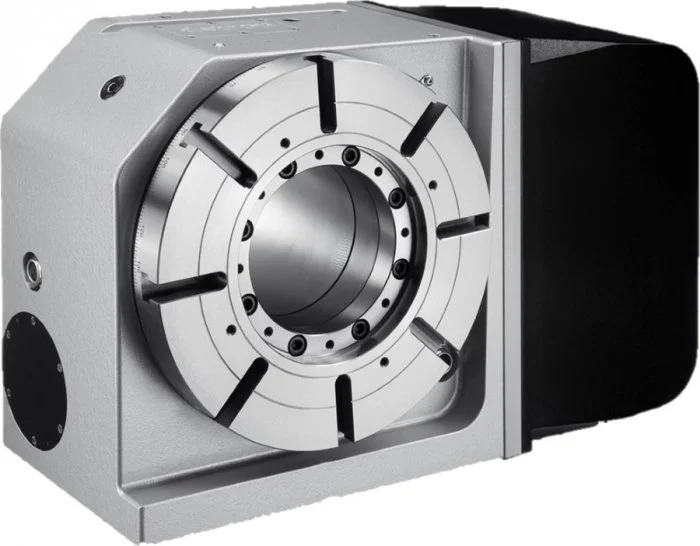

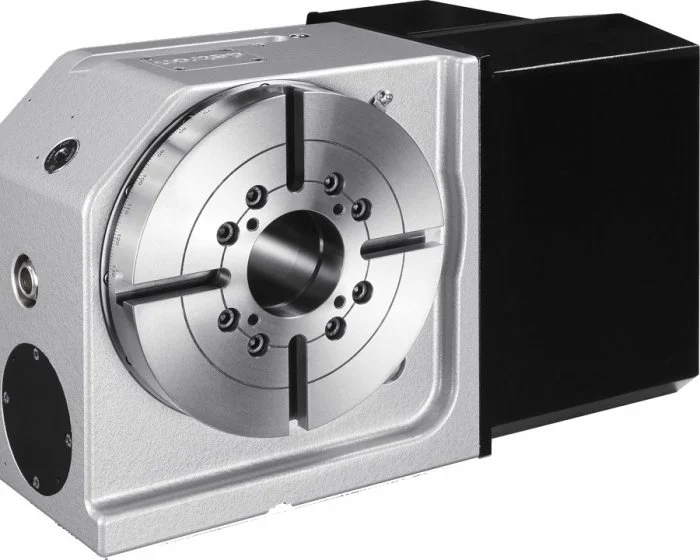

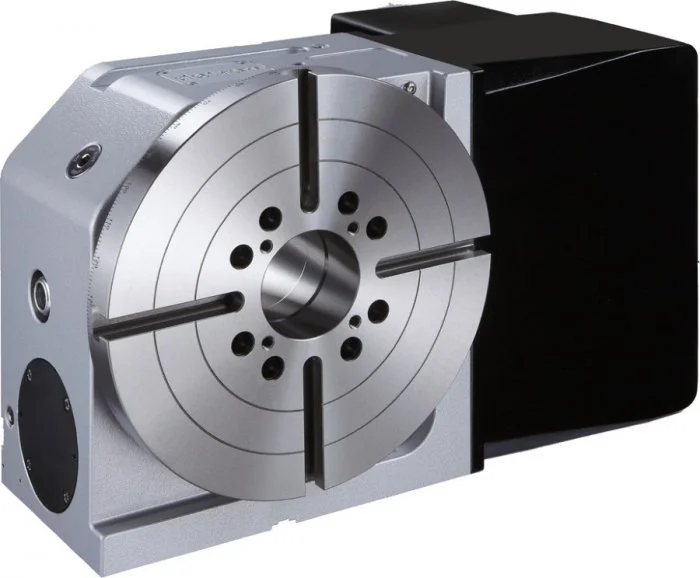

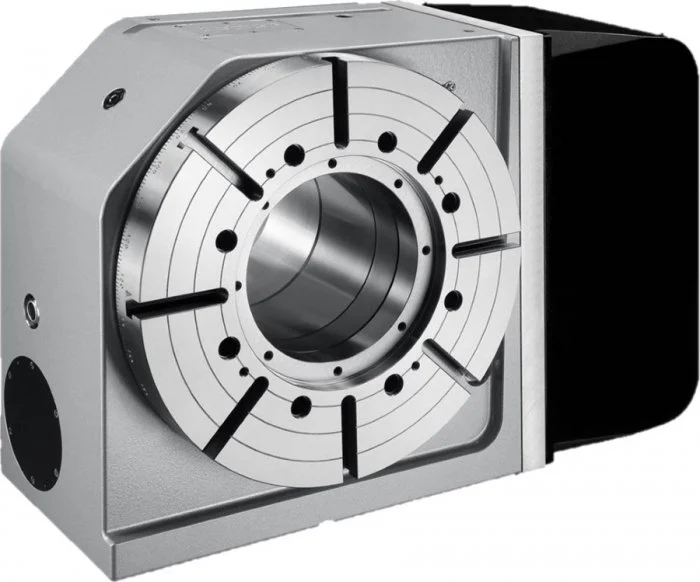

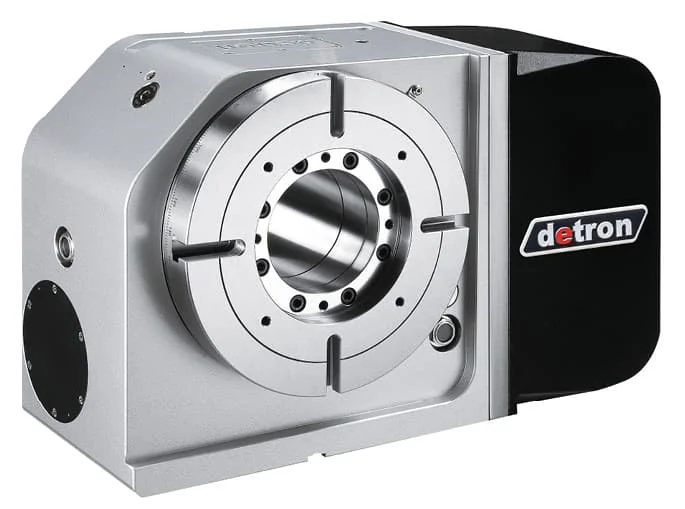

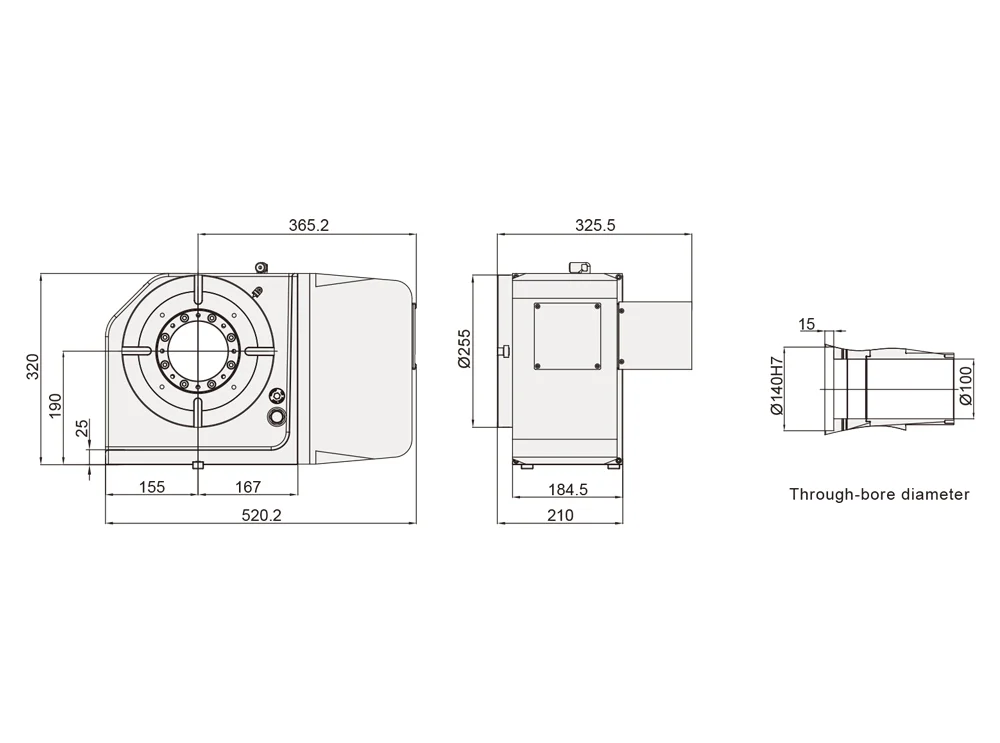

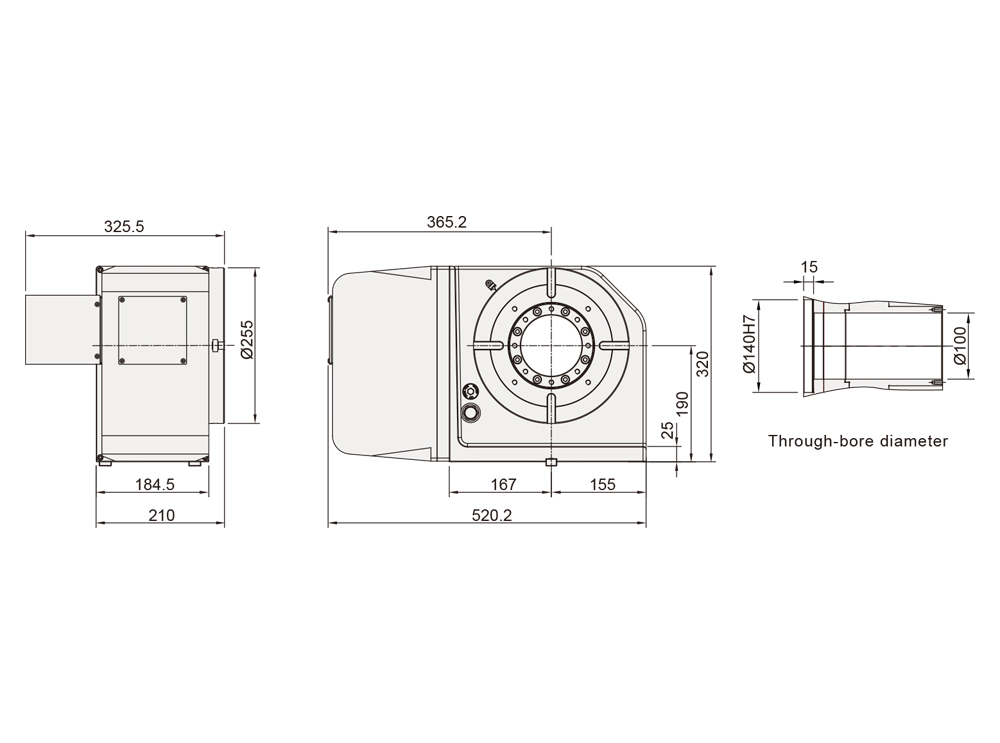

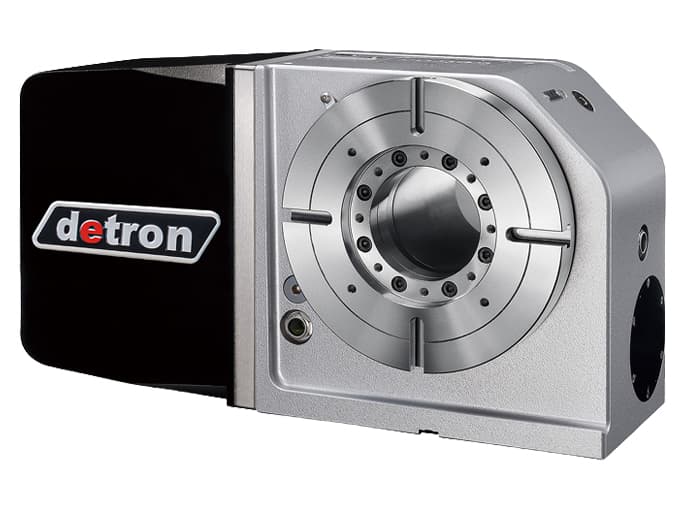

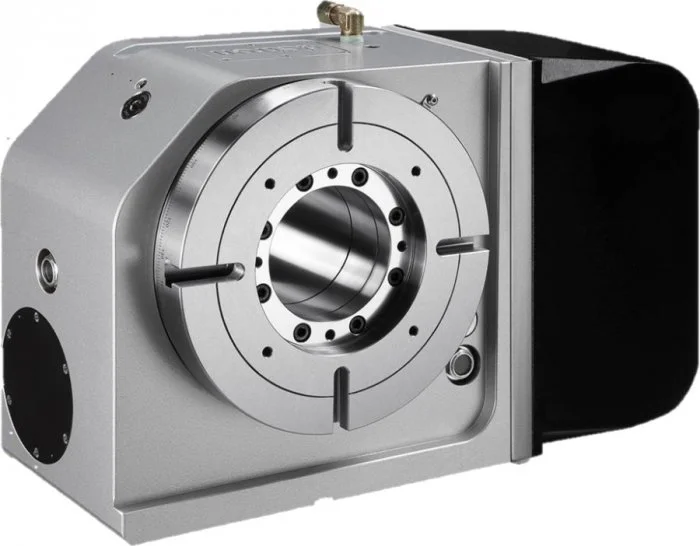

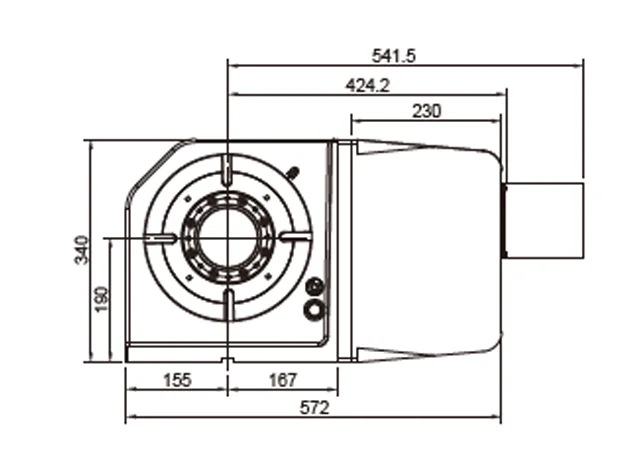

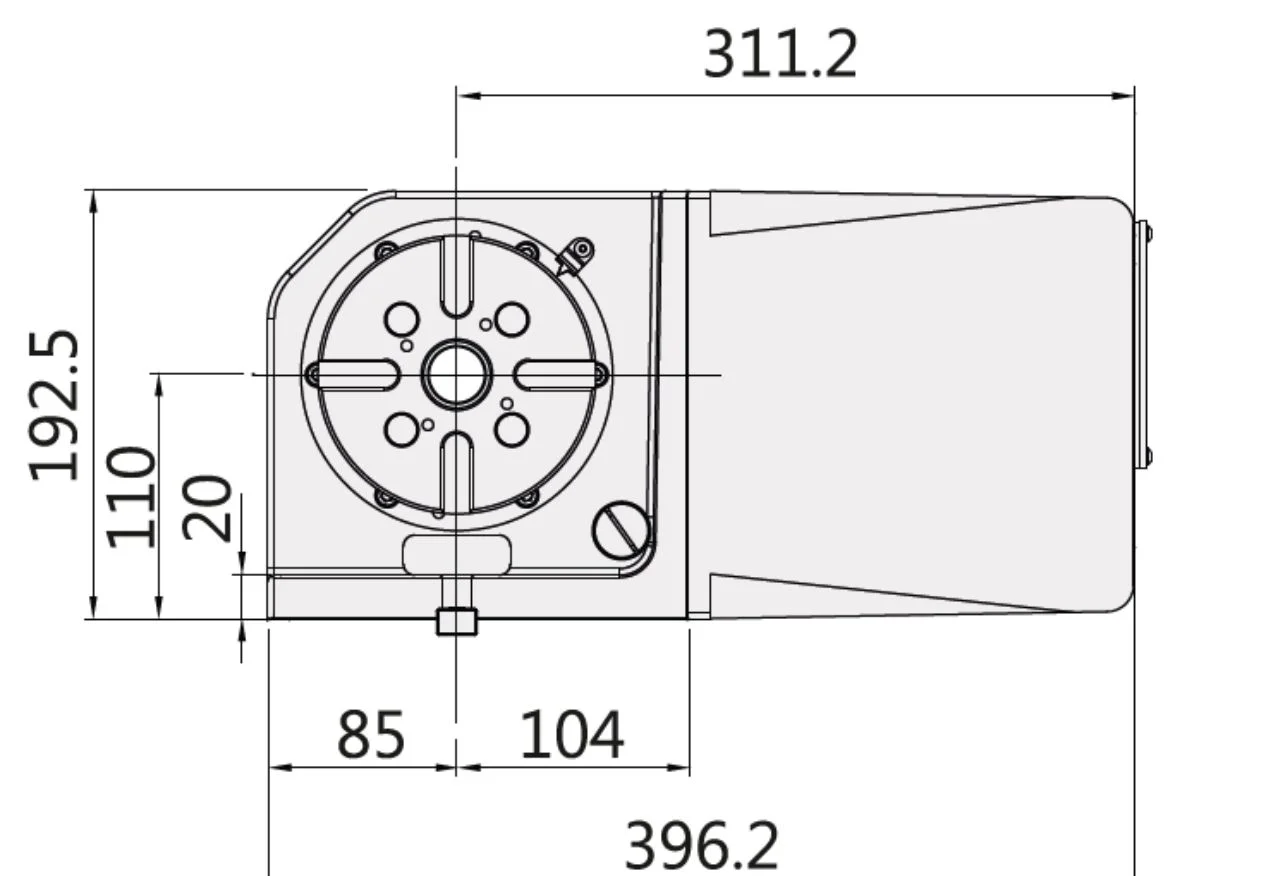

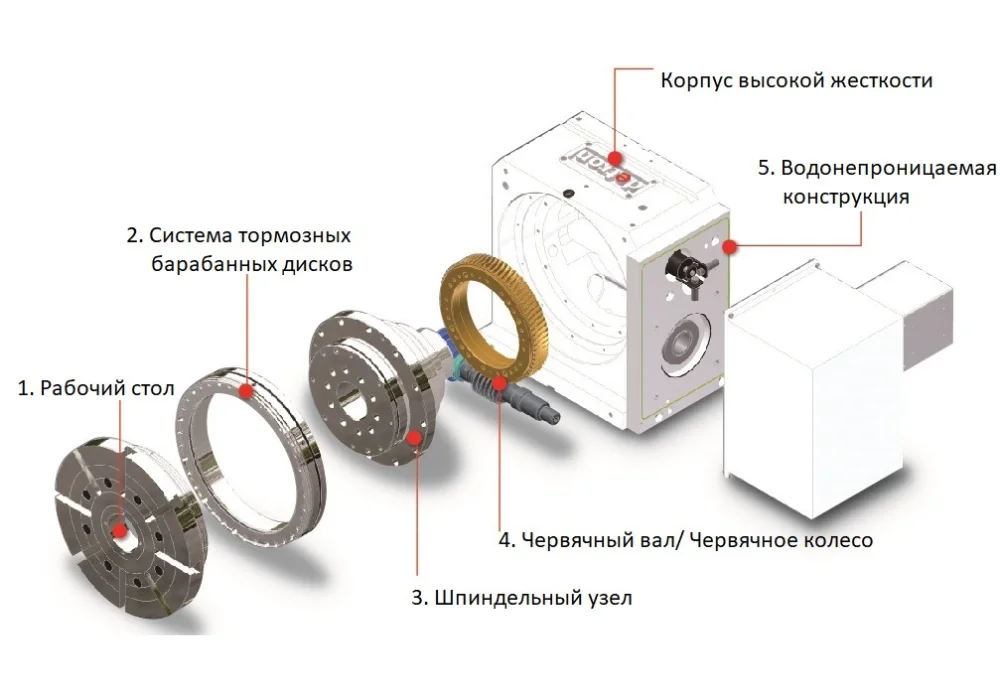

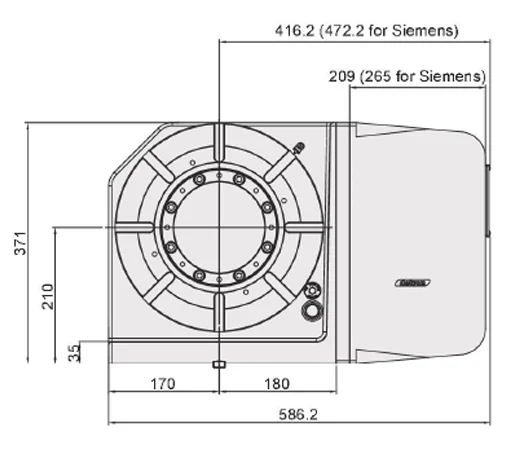

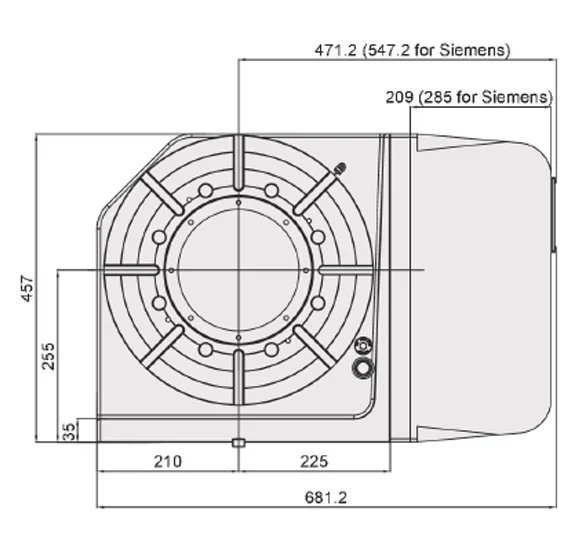

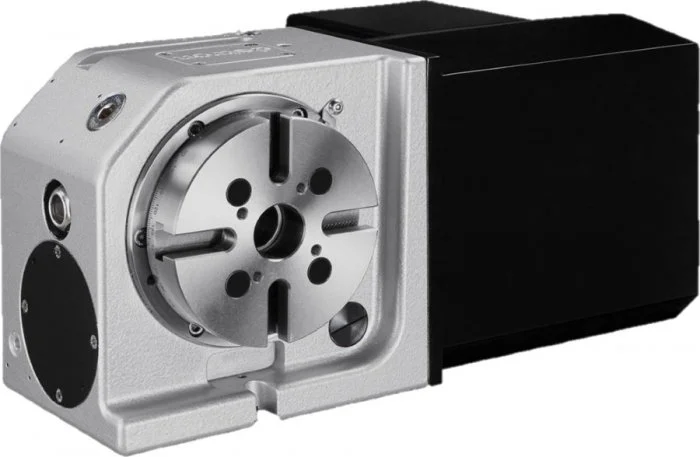

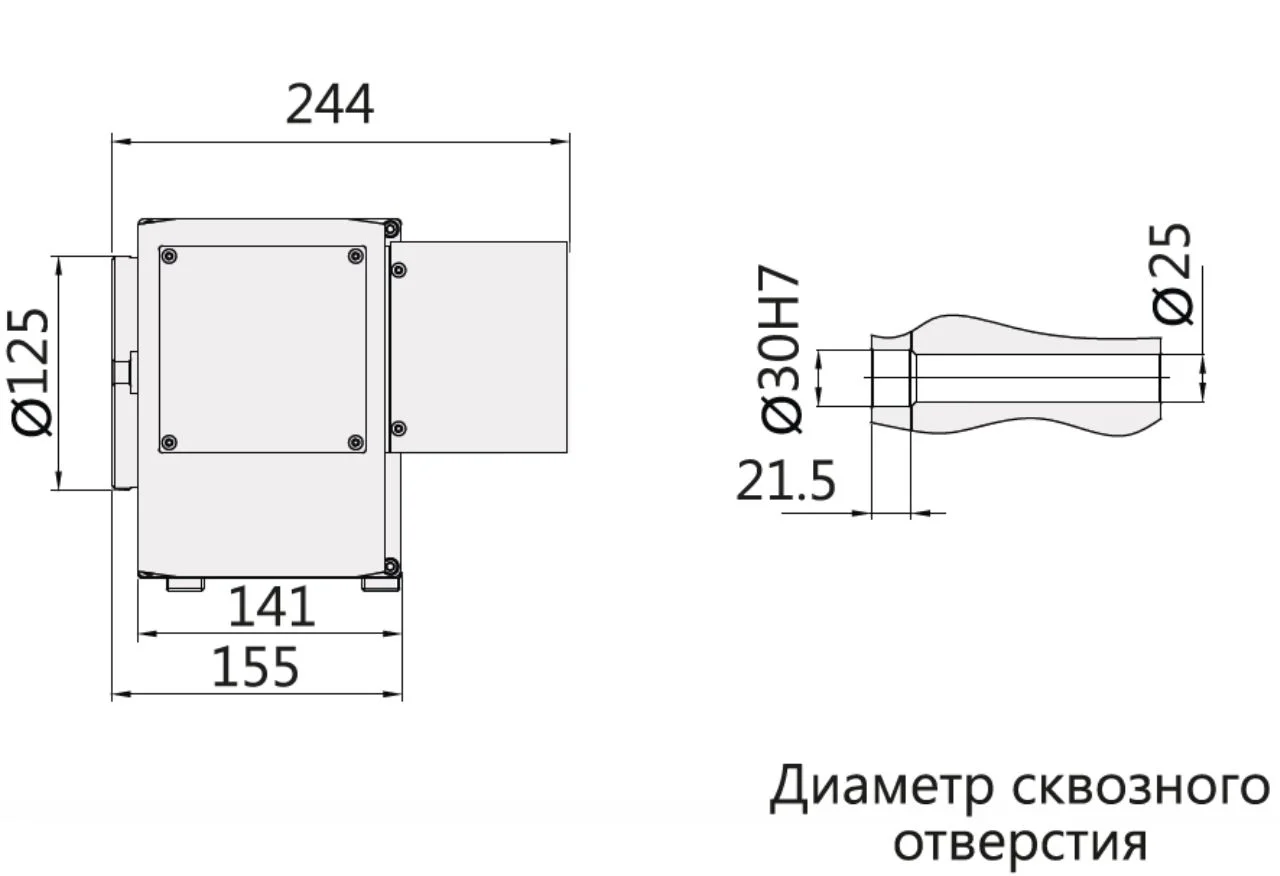

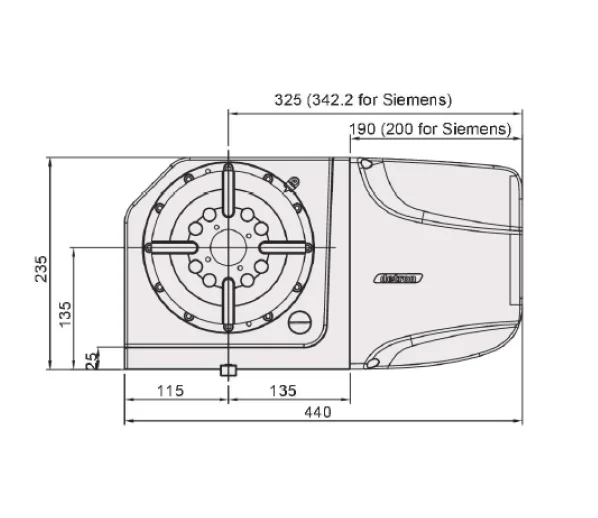

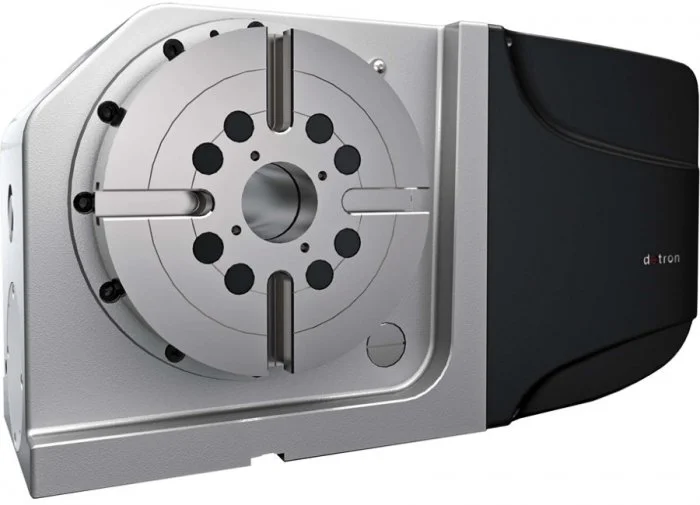

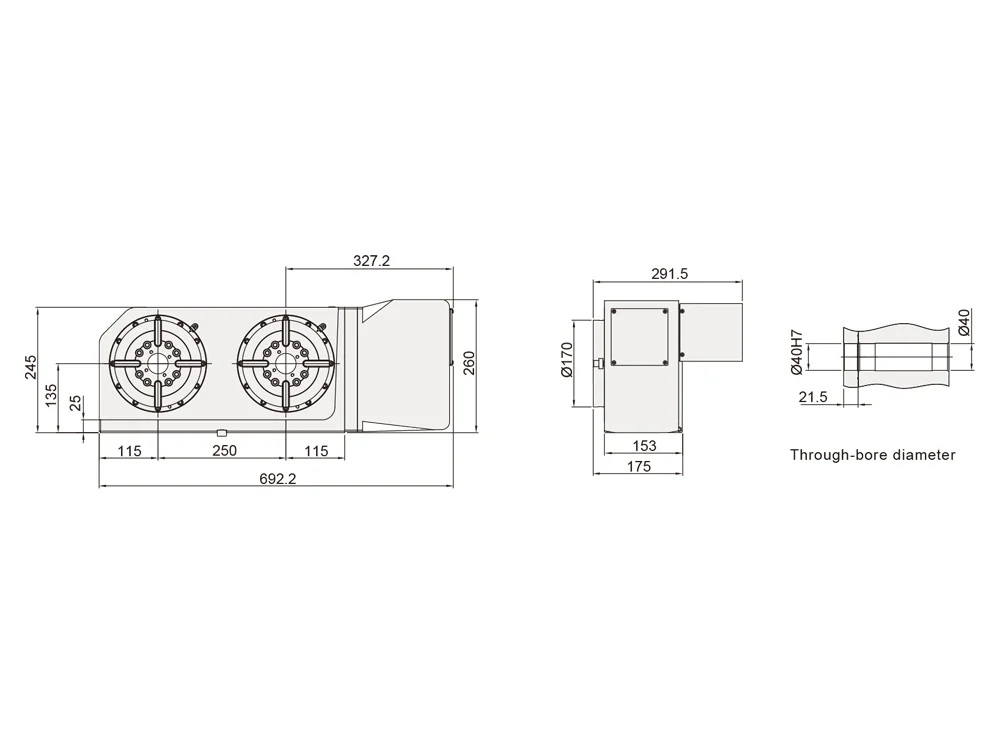

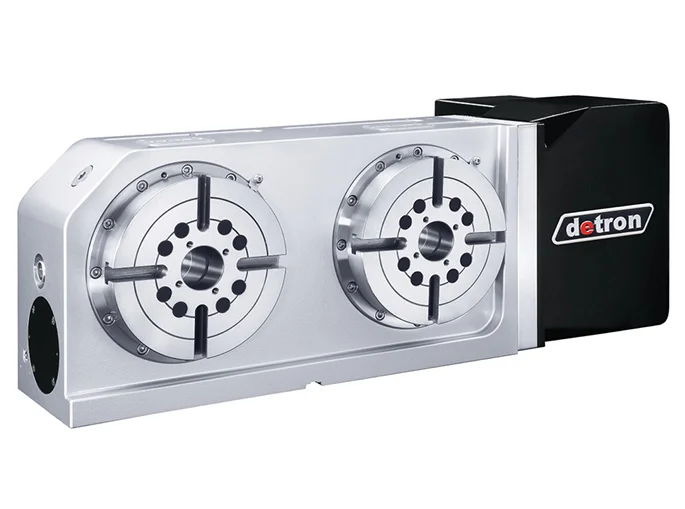

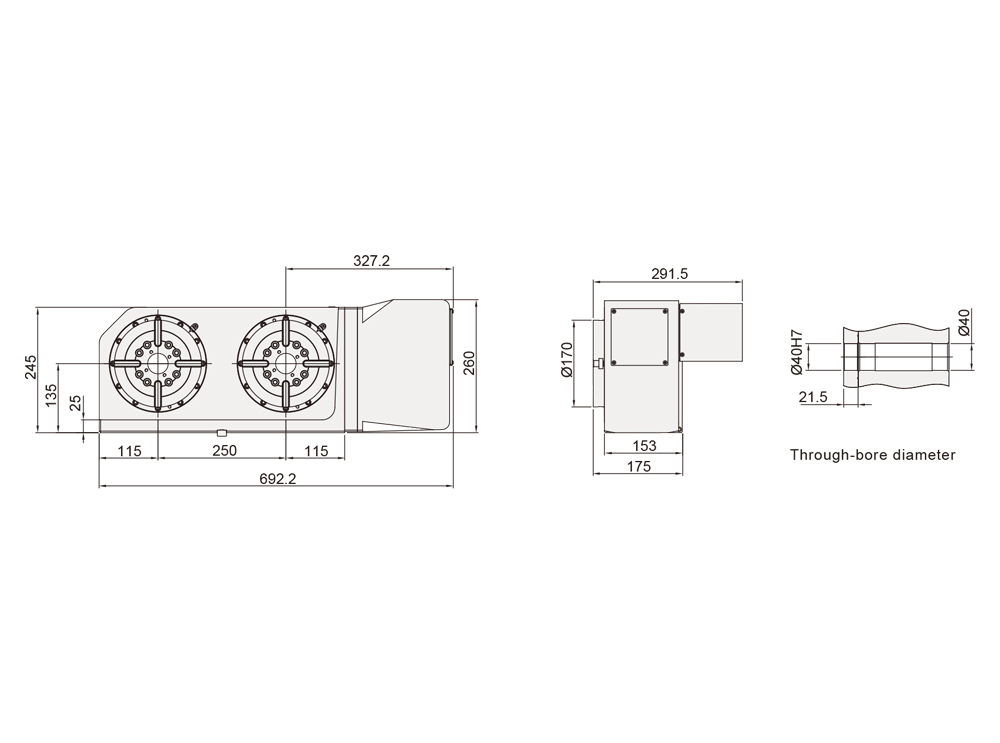

Поворотный (4-я ось): Предназначен для обработки тел вращения, валов, шкивов, кулачков и нарезания спиральных пазов.

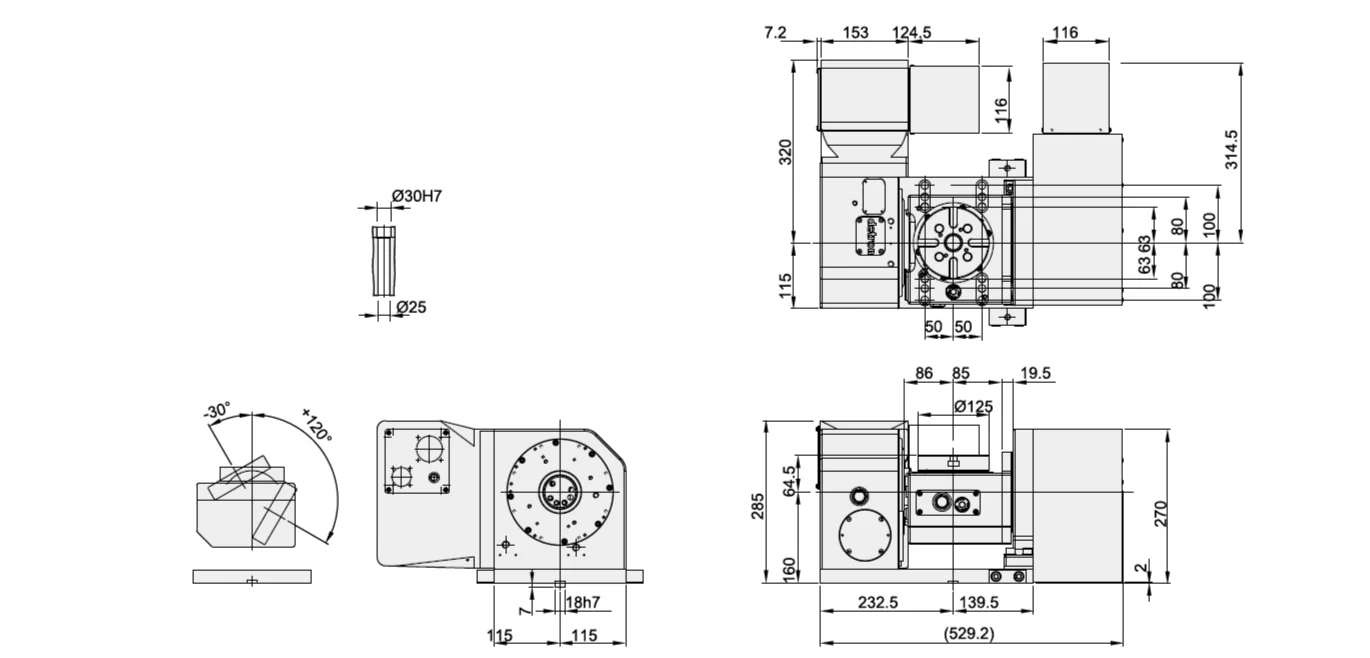

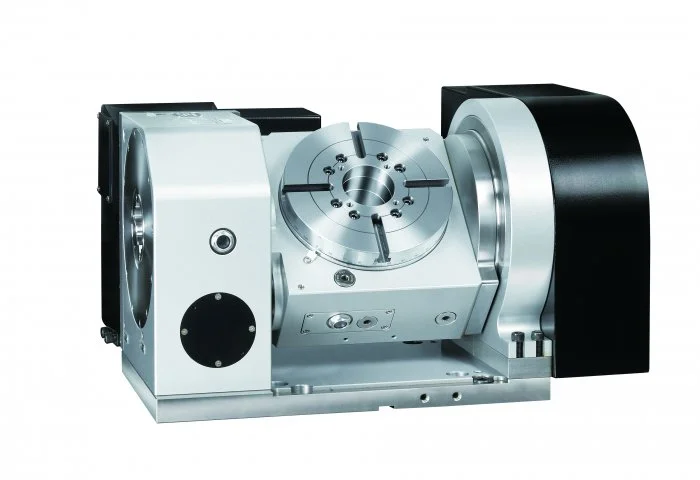

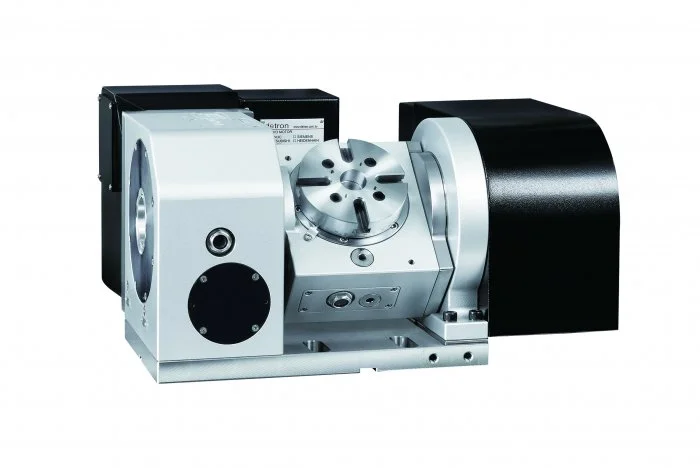

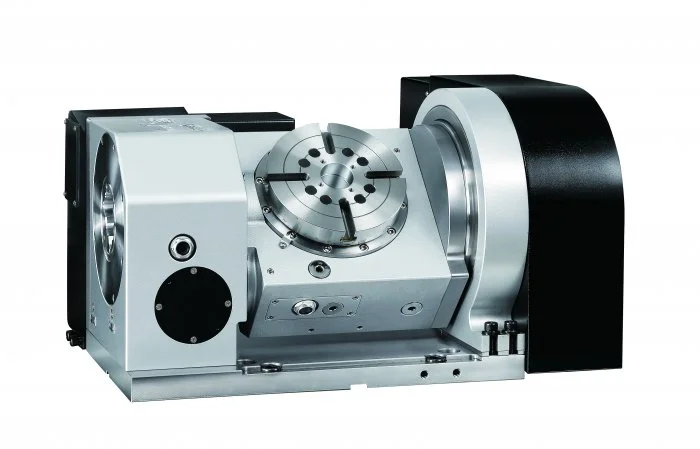

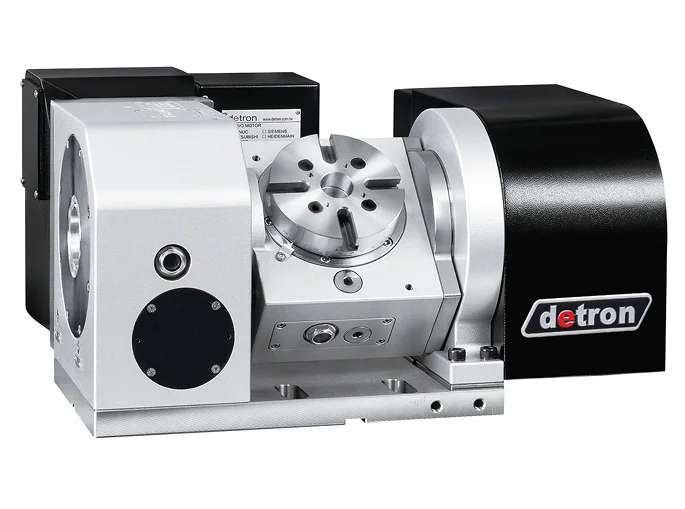

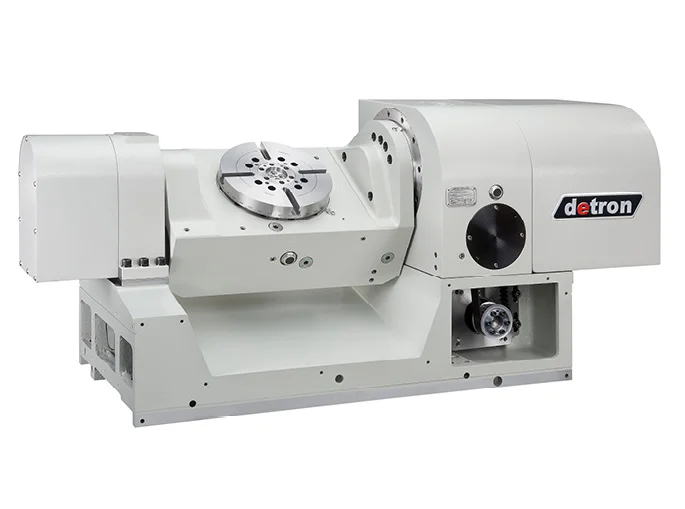

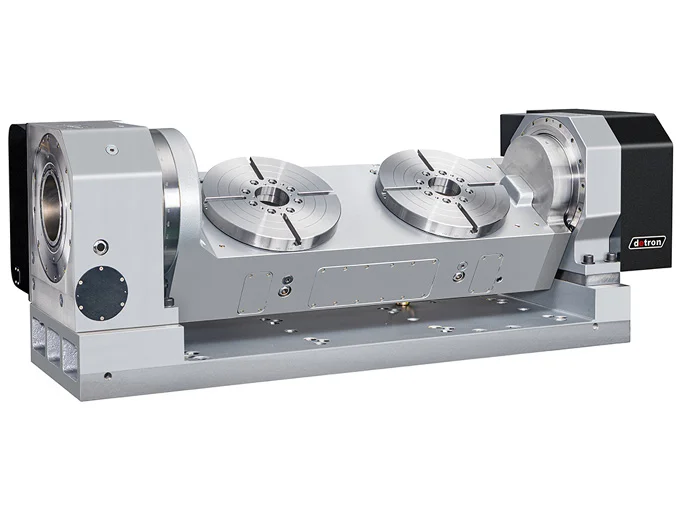

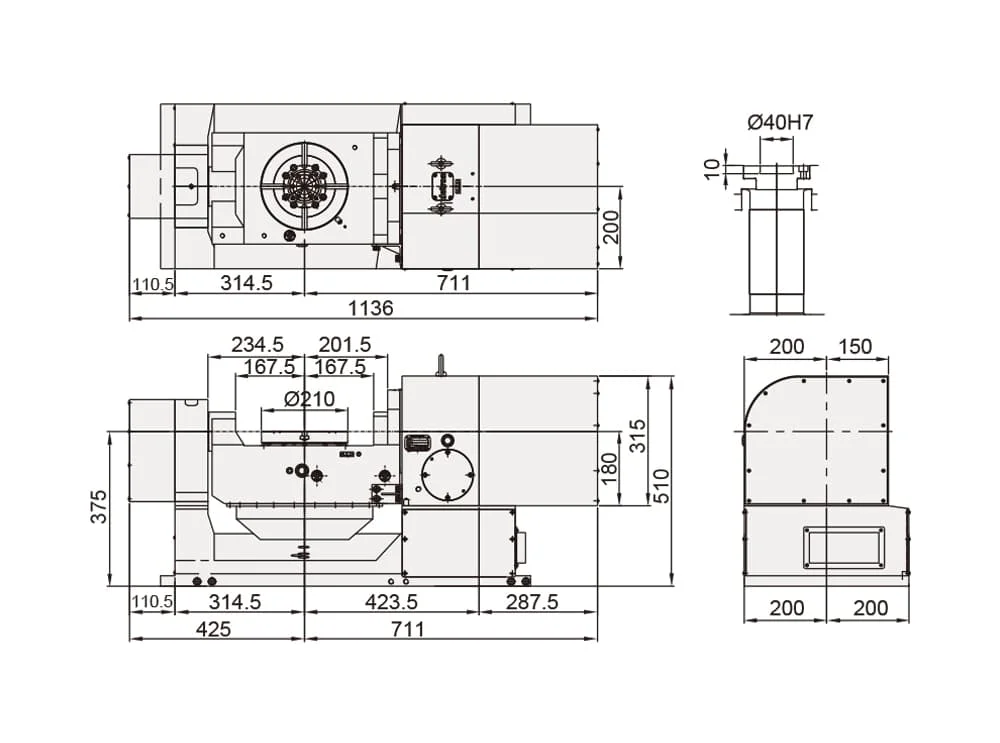

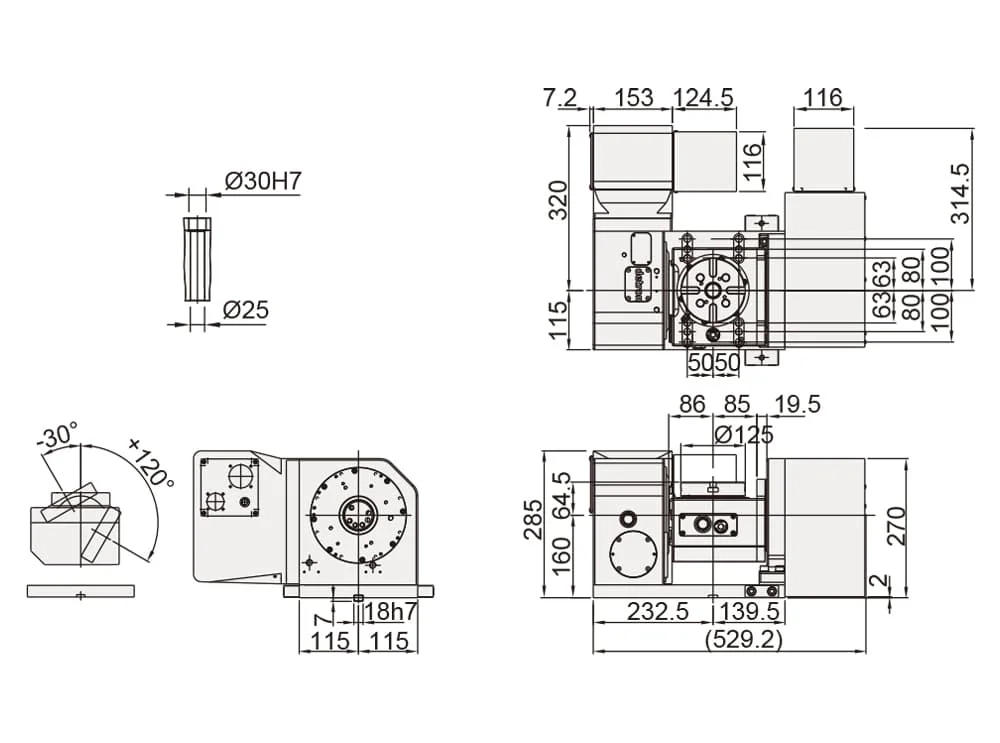

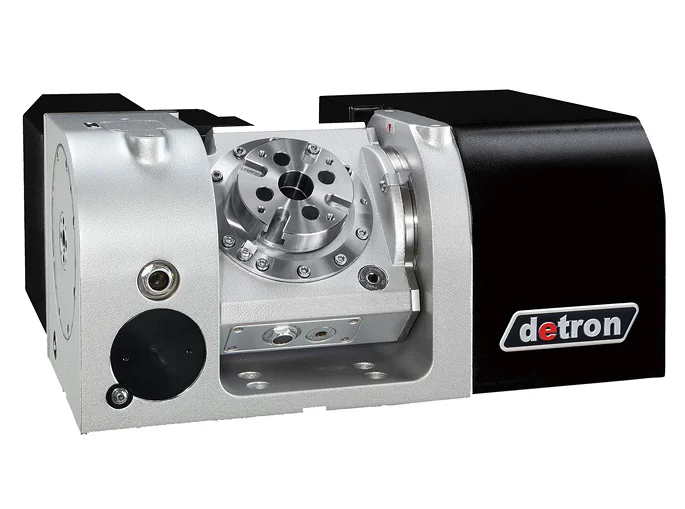

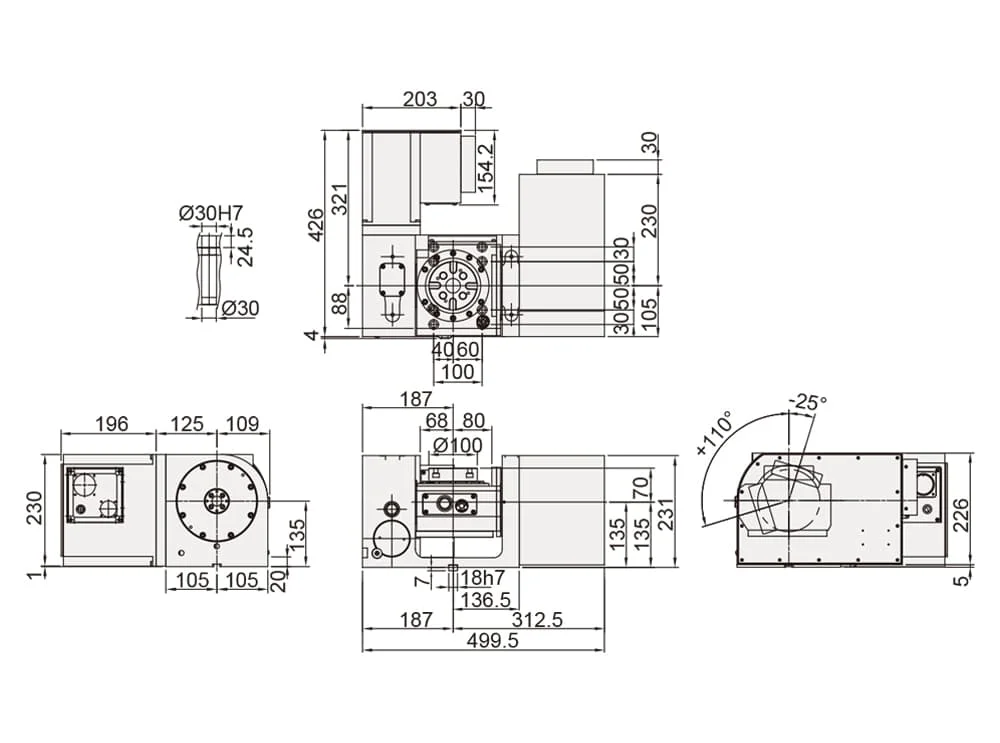

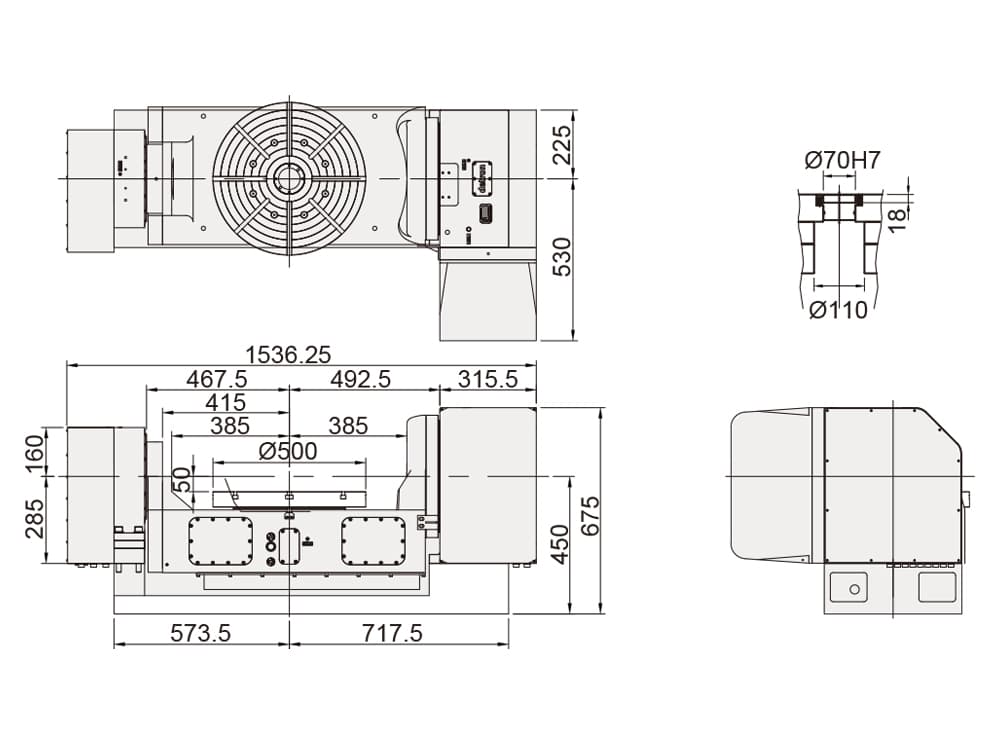

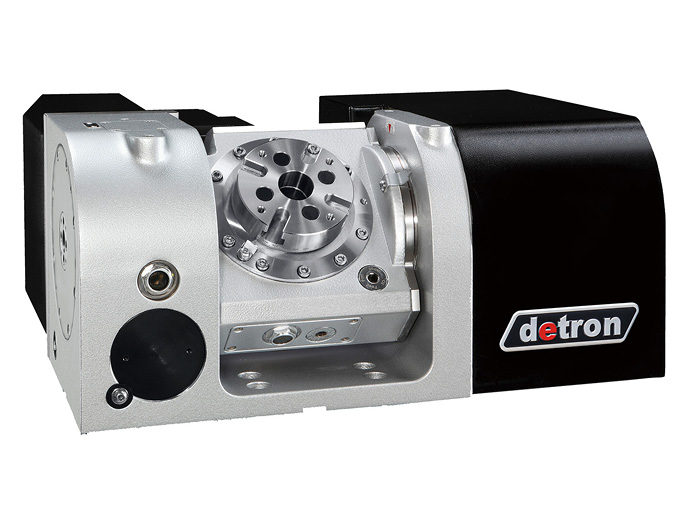

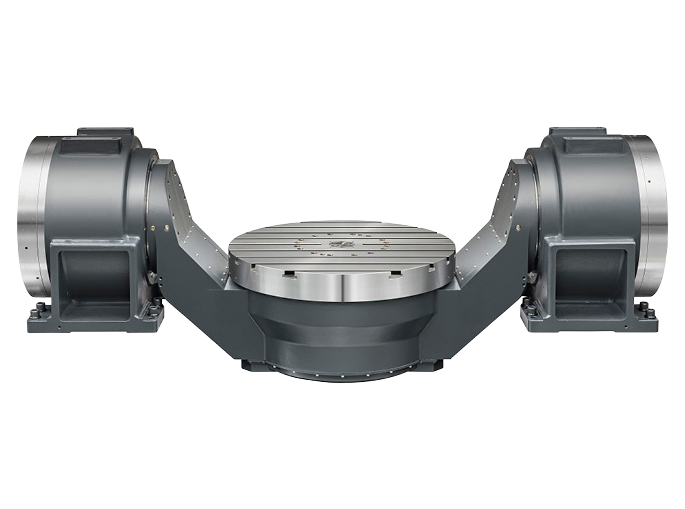

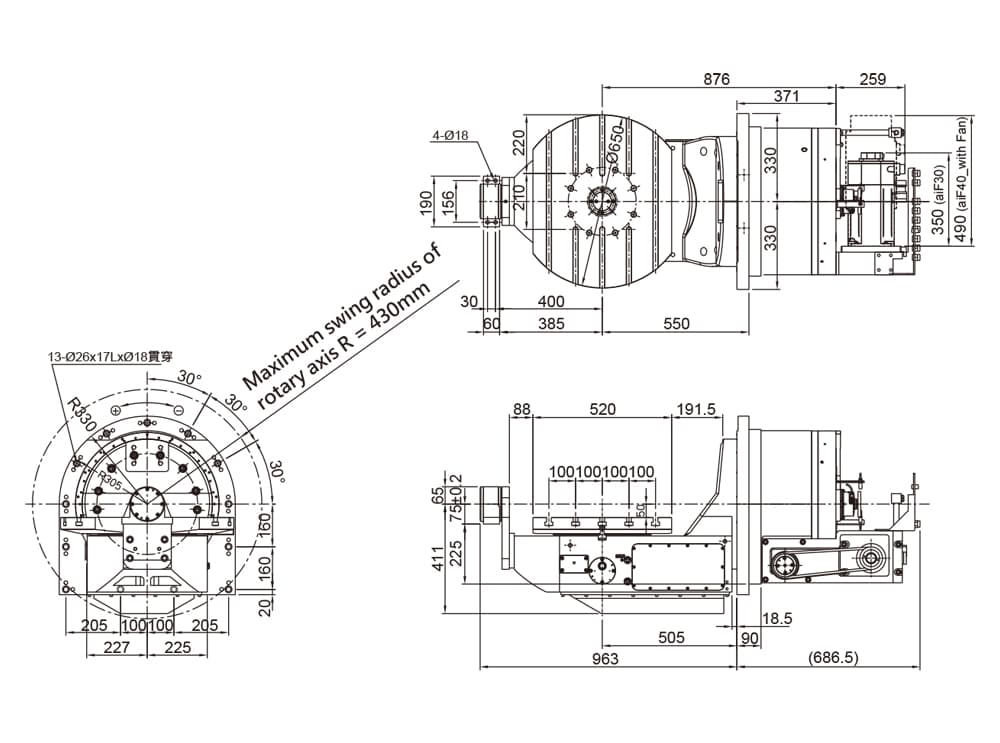

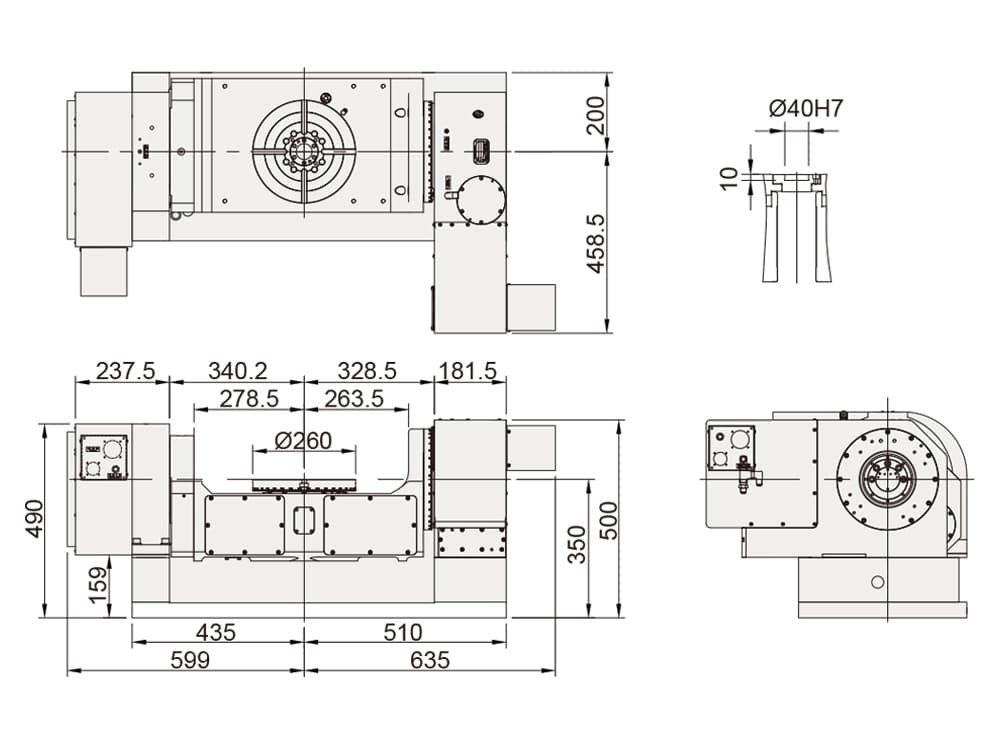

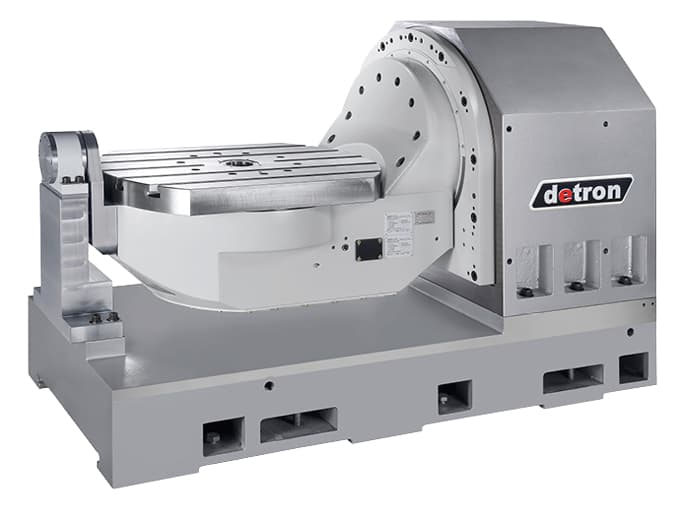

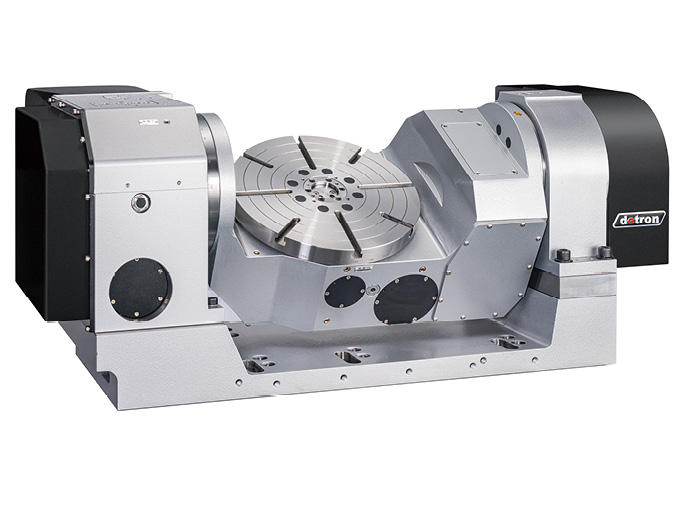

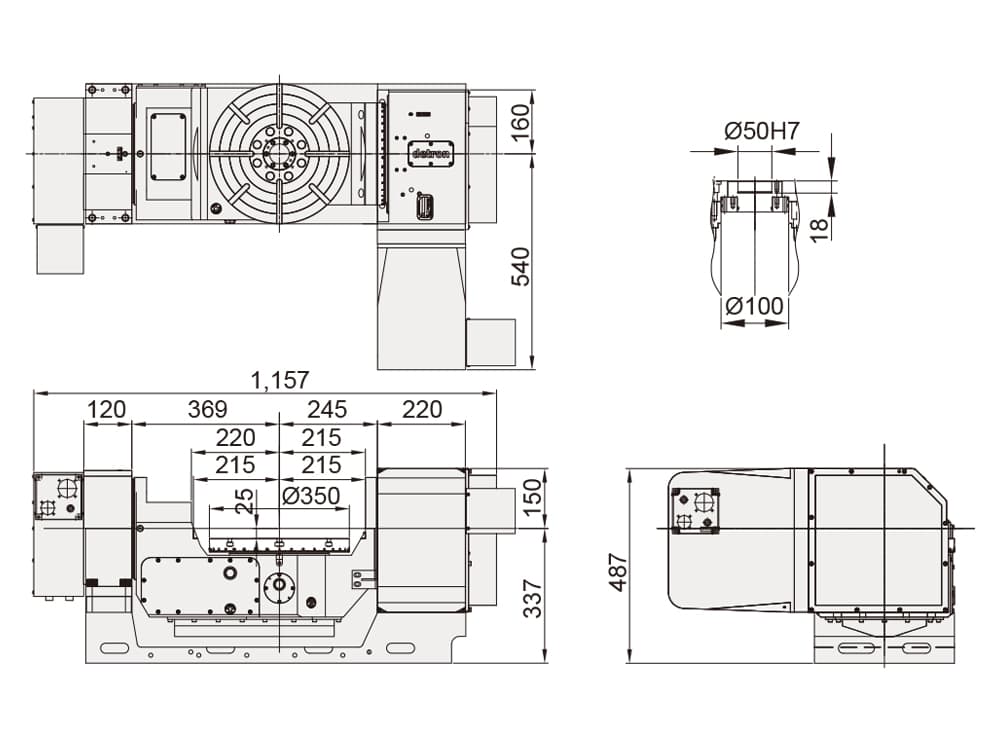

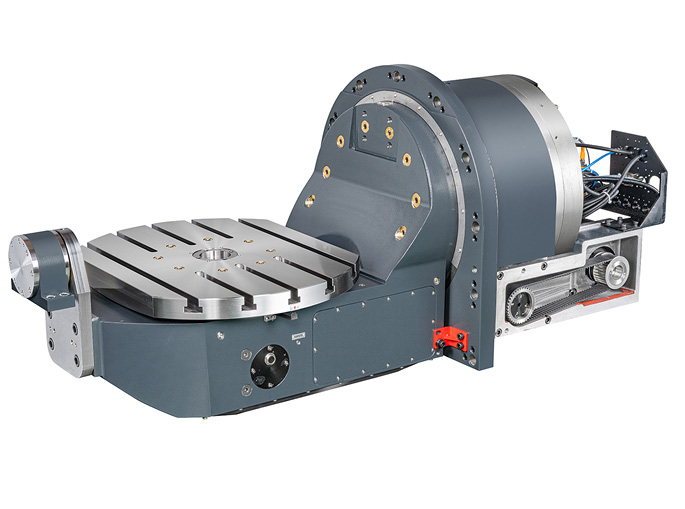

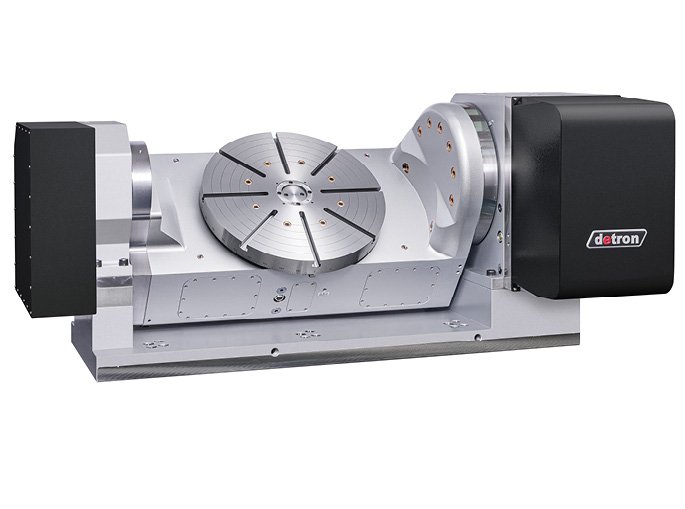

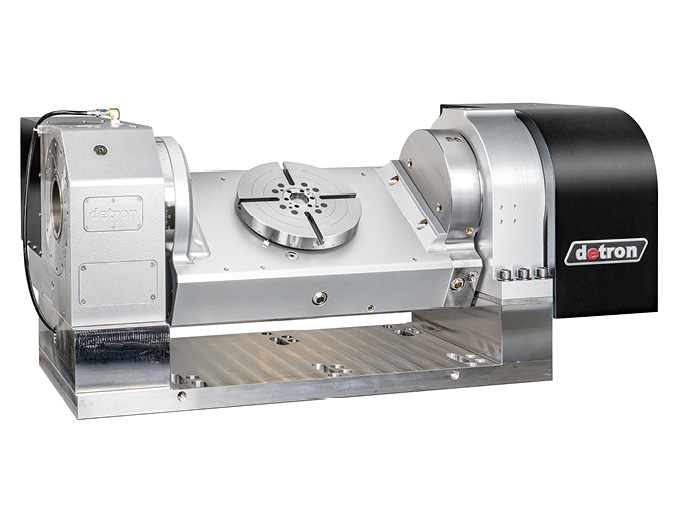

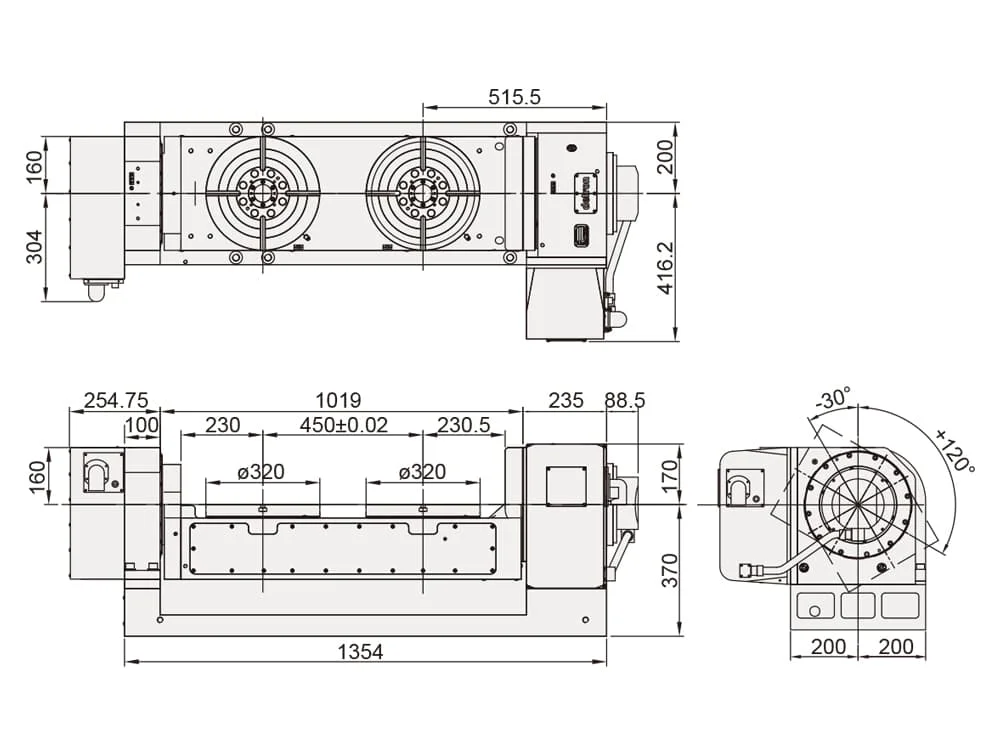

Наклонно-поворотный (4-я и 5-я оси): Необходим для позиционной 5-сторонней обработки (схемы 3+2 / 4+1) сложных деталей: матриц, пуансонов, пресс-форм и многогранных корпусов.

Индексный: Оптимален для высокоинтенсивного серийного производства однотипных операций с жестко фиксированными углами поворота (на базе муфт Хирта). Выбор зависит от геометрии деталей и специфики производства.

Мы поможем подобрать оптимальный вариант на основе анализа ваших чертежей.

Процесс интеграции включает в себя: механический монтаж и выверку геометрии узла на рабочем столе станка, подключение к электронным платам и приводам системы ЧПУ, настройку системных параметров вращения, шага и синхронизации с основным шпинделем станка. Сервисная служба компании «ИНКОР» осуществляет полный комплекс работ «под ключ»: от инженерного аудита и поставки до проведения пусконаладочных работ (ПНР), внедрения управляющих программ и технического инструктажа вашего персонала.

Да, мы сотрудничаем с ведущими лизинговыми компаниями РФ. Поможем оформить сделку с авансом от 10% и сроком до 5 лет. Для государственных предприятий — работа по 44-ФЗ и 223-ФЗ. Также возможна поставка по договору с поэтапной оплатой.

Поворотные столы Detron обеспечивают паспортную точность позиционирования от ±5" до ±15" (в зависимости от конкретной модели) и стабильную повторяемость в пределах ±2-5". Это полностью соответствует прецизионному классу промышленного оборудования и позволяет стабильно обрабатывать ответственные детали с жесткими требованиями к взаимному расположению поверхностей — штампы, элементы пресс-форм и высокоточные авиационные компоненты.
