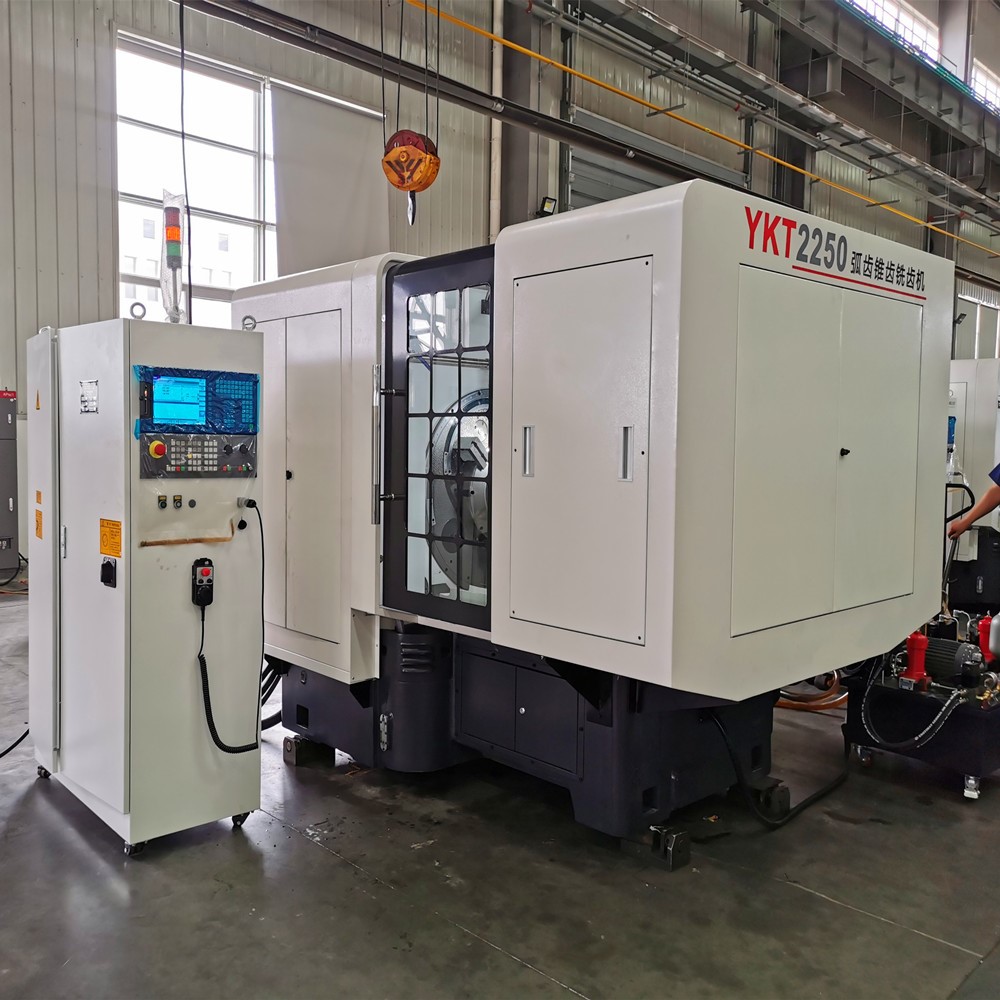

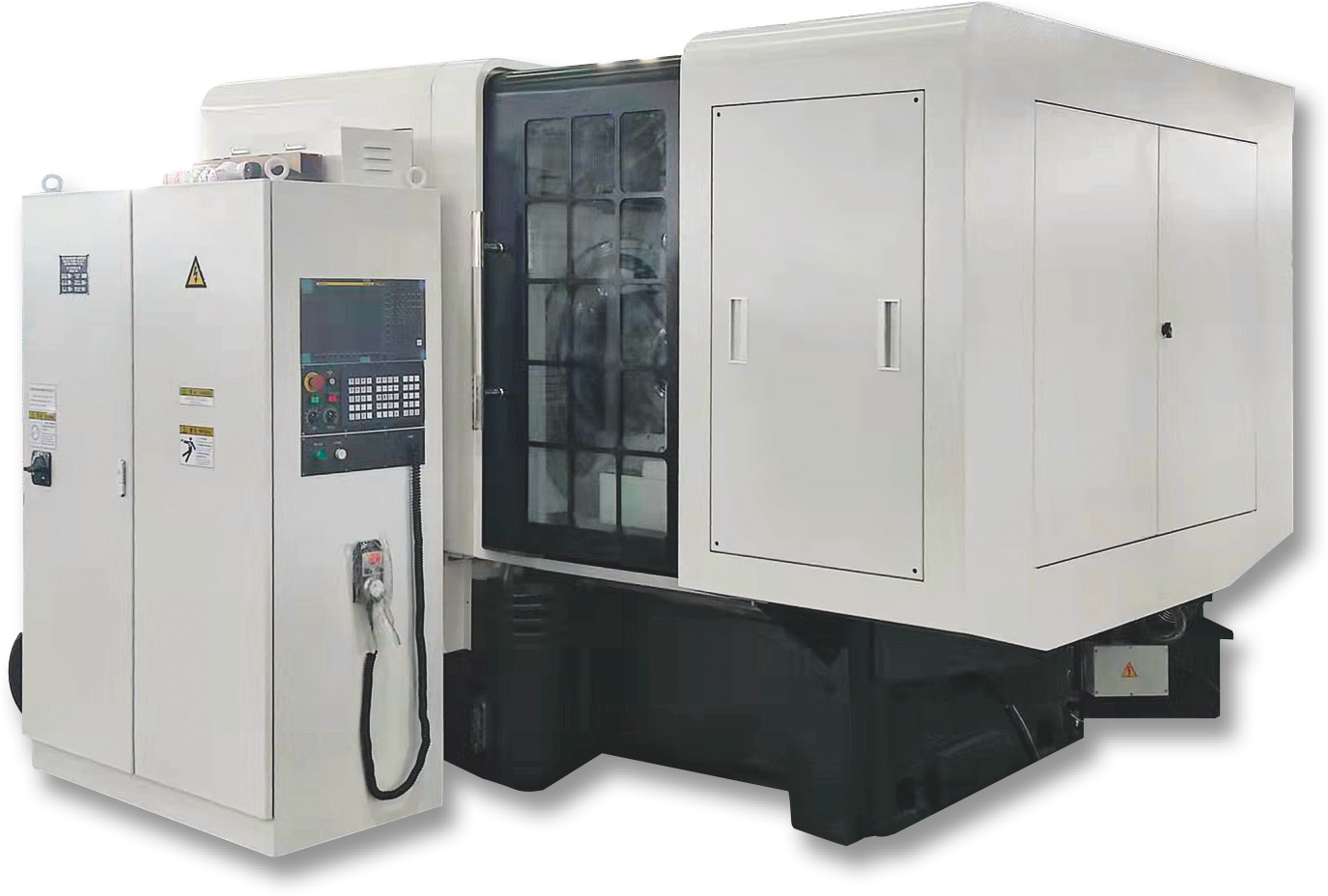

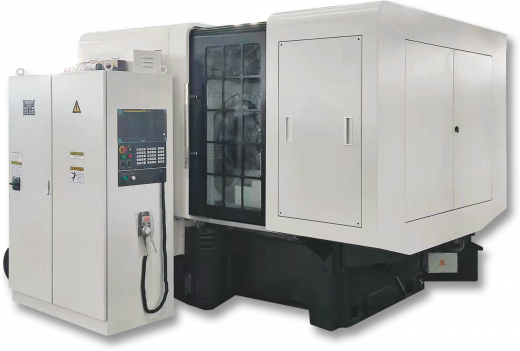

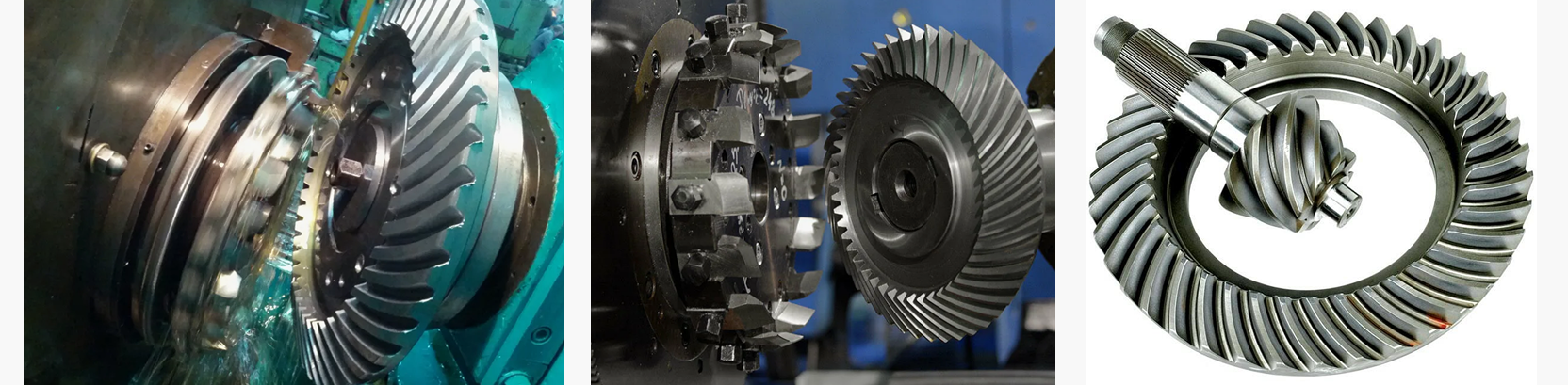

Станок модели YKT2250 — это новый станок с ЧПУ, разработанный на базе полуавтомата YT2250. Станок используется для резки зубчатых колес от малых диаметров 20-25 мм и модулей 2,5 мм до больших деталей, диаметром 500 мм с модулем 10 мм. Станок предназначен для черновой и чистовой обработки спирально-конических зубчатых колес, гипоидных зубчатых колес, угловых конических зубчатых колес и шестерен с большим конусом, используемых в автомобильной, строительной технике, авиации, станкостроении и прочих отраслях промышленности. YKT2250 наиболее подходит для серийного производства, а также подходит для массового или единичного производства.
-
На станке установлена система управления SIEMENS 802D с ЧПУ, цифровая сервосистема переменного тока и частотный регулятор для автоматического или ручного управления и обнаружения неисправностей.
-
Станок оснащен независимым герметичным электрошкафом, который используется с кондиционером или теплообменником.
-
Также на станке может быть установлено кабинетное ограждение и автоматический конвейер для стружки.
Оси станка
Станок имеет три управляемых оси:
-
Колебание люльки (ось X)
-
Вращение шпинделя (ось Y)
-
Перемещение скользящего основания (ось Z)
Технические характеристики
|
Наименование |
Ед. изм. |
Значение |
|
Максимальный модуль зуба |
мм |
10 |
|
Максимальный диаметр колеса (угол наклона винтовой линии 30ﹾ, передаточное число 10:1) |
мм |
500 |
|
Максимальное конусное расстояние (угол наклона винтовой линии 30ﹾ) |
мм |
260 |
|
Максимальное смещение вверх от оси |
мм |
60 |
|
Максимальное смещение вниз от оси (когда расстояние от торца шпинделя до оси детали меньше 145 мм) |
мм |
10 |
|
Максимальное смещение вниз от оси (когда расстояние от торца шпинделя до оси детали больше 145 мм) |
мм |
50 |
|
Максимальный угол конуса |
ﹾ |
90 |
|
Минимальный угол конуса |
ﹾ |
5 |
|
Максимальное передаточное число в зацеплении |
соотношение |
10:1 |
|
Максимальный угол наклона винтовой линии зуба |
ﹾ |
50 |
|
Максимальная глубина обработки |
мм |
20 |
|
Максимальная ширина зуба |
мм |
70 |
|
Максимальное количество нарезаемых зубьев |
шт |
100 |
|
Минимальное количество нарезаемых зубьев |
шт |
5 |
|
Диаметр отверстия в шпинделе |
мм |
100 |
|
Длина отверстия в шпинделе |
мм |
160 |
|
Конус шпинделя |
соотношение |
20:1 |
|
Наружный диаметр торца шпинделя |
мм |
170 f9 |
|
Расстояние от торца шпинделя до оси центра станка |
мм |
70~350 |
|
Частота вращения инструментального шпинделя |
об/мин |
31-120 |
|
Максимальное радиальное перемещение |
мм |
240 |
|
Мощность главного двигателя |
кВт |
7,5 |
|
Общая мощность станка |
кВт |
25 |
|
Масса станка |
кг |
6200 |
|
Габаритные размеры (Д×Ш×В) |
мм |
2900×2200×1825 |
Стандартная комплектация
-
Система ЧПУ Siemens 802D
-
Освещение рабочей зоны
-
Централизованная независимая система смазки
-
Система подачи СОЖ
-
Клиновые опоры для выставления станка по уровню, 8 шт.
-
Тестовая оправка
-
Набор инструмента для обслуживания станка
-
Инструкция по эксплуатации на русском языке
-
Инструкция по управлению
-
Сертификат качества
-
Упаковочный лист
