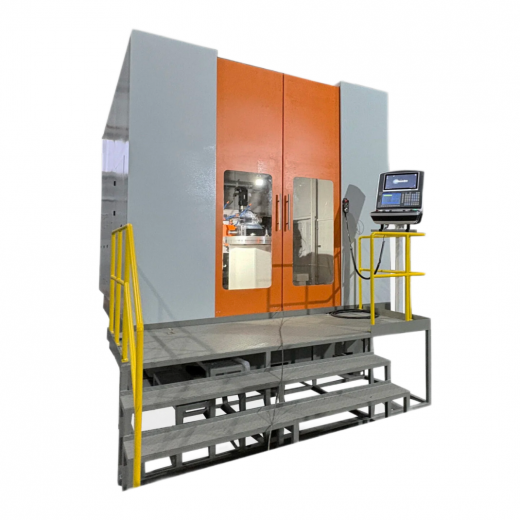

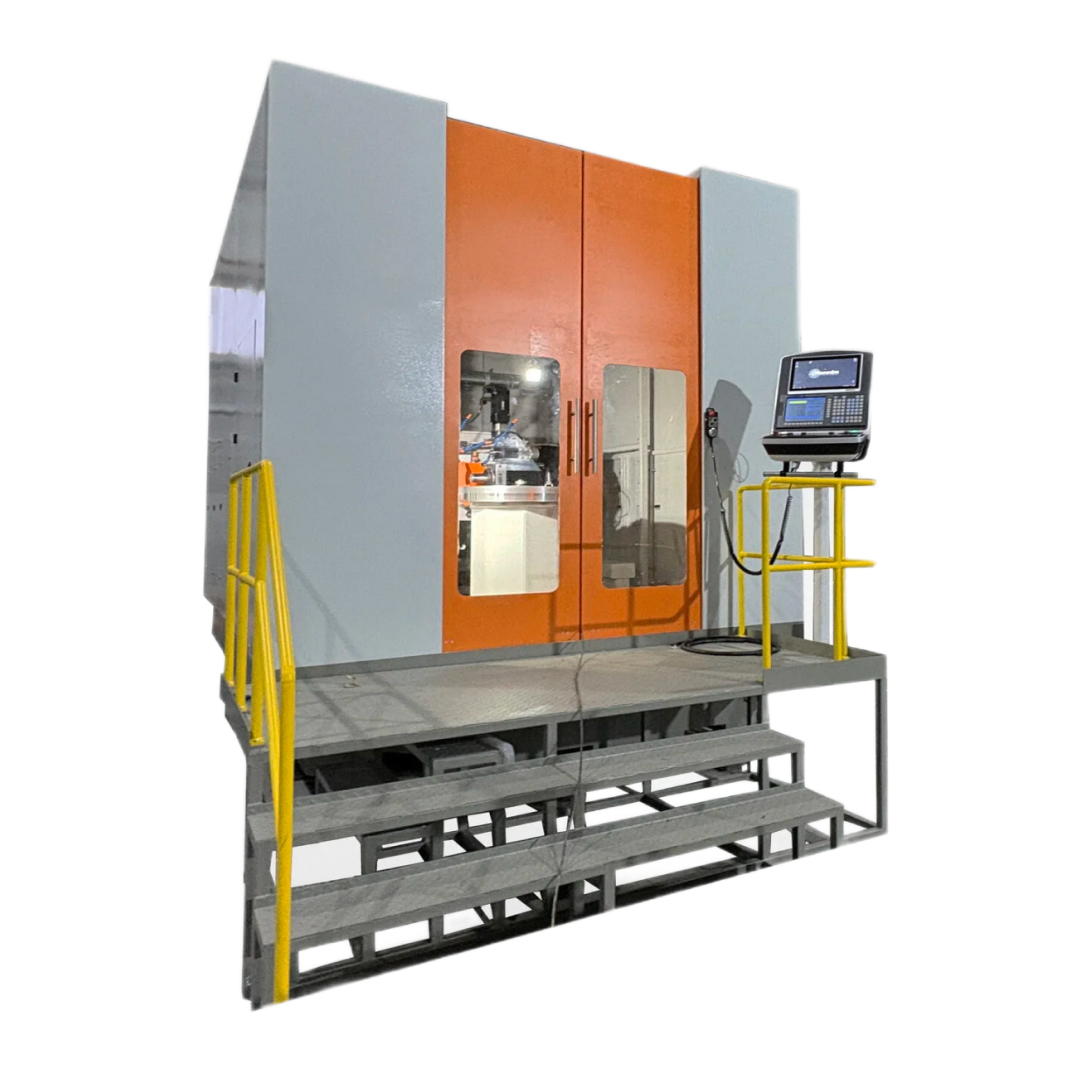

Зубошлифовальный станок с ЧПУ SMG1005GF3

Все товары бренда Stanexim

Технические характеристики

Макс. диаметр обработки, мм

1000

Пределы модулей, мм

2-20

Диаметр шлифовального круга, мм

300-400

Макс. ширина зуба(прямой зуб), мм

600

Угол наклона, град

± 30

Все характеристики

Страна-производитель:

Беларусь

Преимущества:

Более 50 моделей станков под заказ и в наличии: зубофрезерные, зубошлифовальные, зубострогальные, зубодолбежные и др.
Лабораторные тесты оборудования наших производителей доказывают, что качество не уступает европейским поставщикам.
Выделенное направление специалистов справляется со сложными проектами и обеспечивает долгосрочное сопровождение.

Товар есть на складе

Специалисты компании с радостью ответят на ваши вопросы и произведут расчет стоимости услуг и подготовят индивидуальное коммерческое предложение.

Чат со специалистом в открытой линии Получить предложение

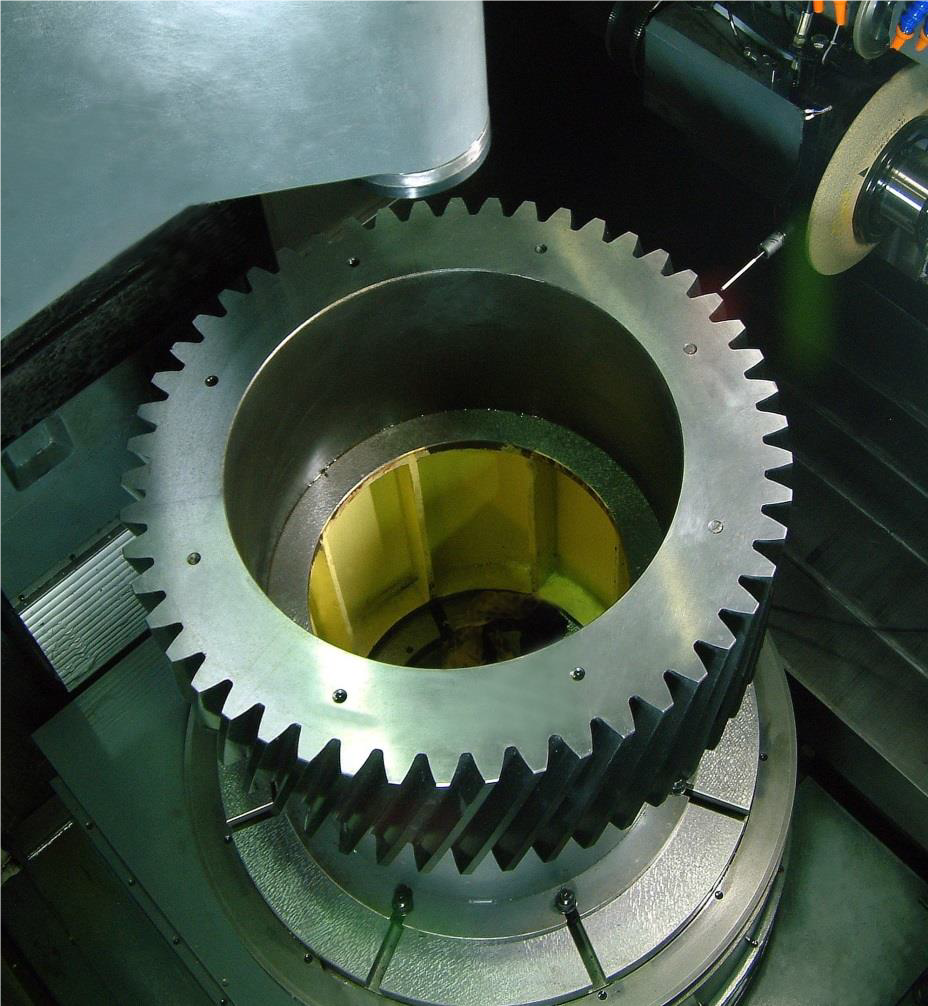

Станок зубошлифовальный с ЧПУ модели SMG1005GF3 предназначен для профильного шлифования прямозубых и косозубых цилиндрических зубчатых колес внешнего зацепления в условиях единичного и серийного производства. В качестве шлифовальных кругов применяются абразивные электрокорундовые круги, профилируемые непосредственно на станке. При необходимости могут применяться как высокостойкие эльборовые (СВN) специальные профильные шлифовальные круги на керамической связке с возможностью их периодической правки на станке, так и эльборовые круги на металлическом основании, не подлежащие правке на станке.

Компоновка станка и его конструктивные особенности

Базой станка является станина, на которую монтируются основные узлы и представляет собой жесткую коробчатую конструкцию, имеющую внутренние рёбра. Деталь на станке установлена вертикально на поворотном столе. Станок оснащен ограждением кабинетного типа. Доступ в рабочую зону обеспечивают раздвижные передние двери. Для удаления масляного тумана из рабочей зоны станка применяется система отсоса аэрозолей. Снаружи станка установлена станция охлаждения, система очистки и подачи СОЖ.

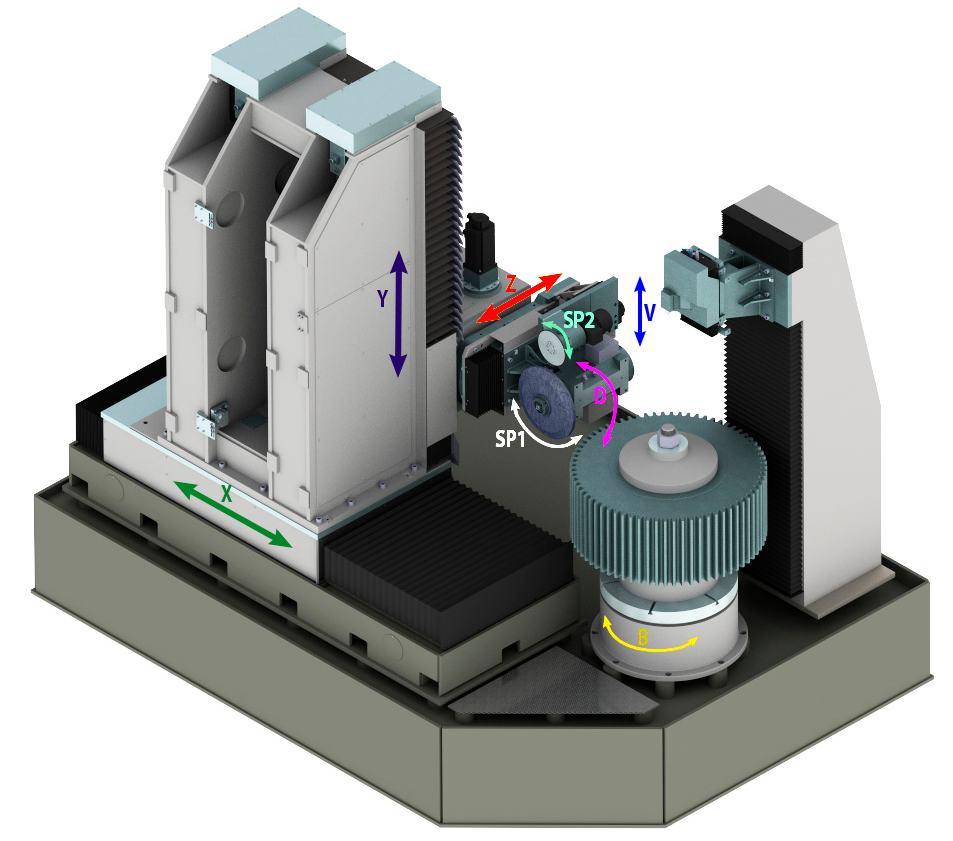

Оси станка

На станке обеспечены следующие управляемые перемещения рабочих органов: Ось Х –перемещение платформы стола поперечного; Ось Y – вертикальное перемещение платформы колонны; Ось Z – перемещение каретки бабки шлифовальной; Ось V – перемещение каретки механизма правки; Ось А – поворот бабки шлифовальной (на угол наклона зубчатого колеса); Ось В – вращение платформы стола поворотного (деление на зуб); Ось D – подвод щупа измерительного в зону измерения; SP1 – главное движение (вращение шлифовального шпинделя); SP2 – вращение алмазного ролика.

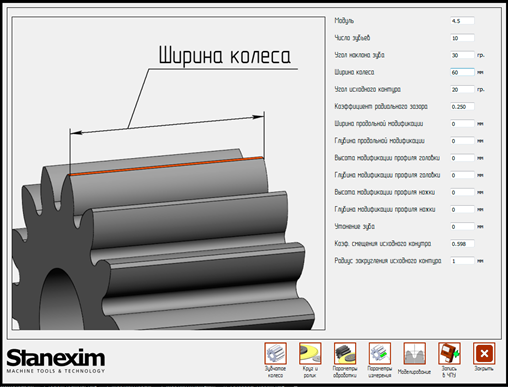

Программное обеспечение

Программное обеспечение предназначено для подготовки управляющих программ шлифования прямозубых и косозубых зубчатых колес, правки шлифовального круга, наладки и выставки констант станка. Программное обеспечение состоит из следующих основных модулей: правка, шлифование, наладка станка. Внешняя оболочка программы написана с помощью специальных библиотек компании Stanexim. Данные библиотеки позволяют быстро создавать удобные и масштабируемые интерфейсы программ с динамической справочной информацией. Модуль шлифования позволяет оператору настроить параметры технологии шлифования и создать управляющую программу.

Наименование		Ед. изм.	Значение
Деталь	Максимальный диаметр	мм	Ø1000
	Минимальный диаметр	мм	Ø240
	Пределы модулей	мм	2…20
	Максимальная длина детали, устанавливаемой в центрах	мм	1000
	Максимальная ширина зубчатого венца	мм	600
	Максимальная масса обрабатываемой детали	кг	1000
Инструмент	Диапазон внешних диаметров шлифовальных кругов	мм	Ø300…400
Инструмент	Диаметр правящего алмазного ролика	об/мин	Ø200
Перемещения	Поперечный ход (ось Х), не менее	мм	650
	Вертикальный ход (ось Z), не менее	мм	1200
	Поворот в бабке изделия (ось А)	мм	Не ограничено
	Поворот бабки шлифовальной (ось В)	град.	±30
	Максимальная скорость перемещения по осям	м/мин	2
	Частота вращения шлифовального круга	об/мин	1500…2700
	Дискретность задания перемещений по линейным осям	мм	0,001
	Дискретность задания перемещений по круговым осям	град.	0,001
Прочее	Количество управляемых осей	–	6
	Количество одновременно управляемых осей	–	3
	Мощность главного привода	кВт	15 кВт
	Род тока привода главного движения	–	~3-х фазный
	Напряжение	мм	220/380±10% В
	Частота тока	кг	50±1 Гц
	Габариты станка с приставным оборудованием ДxШxВ	мм	5600 х 5500 х 3650
	Масса станка	кг	16 000

Система управления NUMANS 911G
Редуктор поворота
Бабка изделия
Бабка шлифовальная
Задняя бабка (с пневматическим управлением)
Система ориентации изделия
Механизм правки шлифовального круга
Пульт управления
Шкаф управления
Кабинетное ограждение станка
Вытяжка масляного тумана
Система подачи и фильтрации СОЖ
Алмазный ролик Ø200 мм – 1 шт.
Круг шлифовальный – 1 шт.
Фланец для установки шлифовального круга – 1 шт.
Инструмент для обслуживания станка
Лампа освещения зоны резания
Техническая документация на русском языке
Руководство по эксплуатации в бумажном виде – 1 экземпляр;
Руководство по эксплуатации в электронном виде – 1 экземпляр
Программное обеспечение для формирования управляющих программ
Набор рабочих программ для автоматических рабочих циклов
Архивные копии программ
