DETRON — поворотные столы с ЧПУ для 4- и 5-осевой обработки
ИНКОР — авторизованный дилер DETRON в России.
Осуществляем подбор, поставку, интеграцию и техническое сопровождение прецизионных поворотных и наклонно-поворотных столов для расширения возможностей ваших обрабатывающих центров.

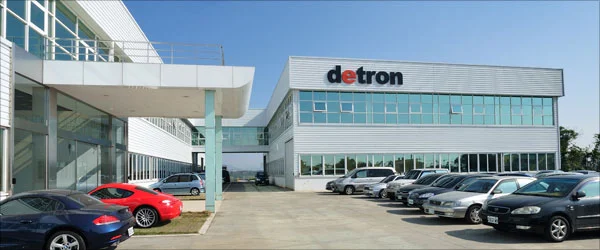

О производителе DETRON Machine Co., Ltd.
DETRON Machine Co., Ltd. находится на Тайване и специализируется исключительно на разработке и производстве поворотных столов для станков с ЧПУ. В отличие от производителей универсальной станочной оснастки, DETRON концентрируется именно на управляемых поворотных осях, системах позиционирования и решениях для многоосевой обработки.
Производитель разрабатывает как традиционные конструкции с червячной передачей, так и современные решения на основе Roller Gear Cam и прямого привода DDM (Direct Drive Motor). Оборудование DETRON используется для оснащения вертикальных и горизонтальных обрабатывающих центров, фрезерных станков с ЧПУ и автоматизированных производственных ячеек. Поворотный стол может устанавливаться как на новый станок, так и использоваться для модернизации существующего оборудования.
Что дает установка поворотного стола с ЧПУ
Добавление управляемой поворотной оси позволяет существенно изменить технологию обработки, исключив многократные переустановки детали.
Сокращение вспомогательного времени
Обработка нескольких сторон детали за один установ исключает остановки станка, снятие заготовки и повторное базирование.
Повышение точности базирования
Минимизация погрешностей, неизбежно возникающих при многократном снятии и установке детали в разные приспособления.
Обработка под углами
Возможность выполнения отверстий, пазов и фрезерования сложных поверхностей, расположенных под различными углами.
Рост автоматизации
Реализация индексной 3+1 и 3+2 обработки, а при наличии соответствующего ЧПУ — одновременной многоосевой обработки.
Типы поворотных столов DETRON
Поворотные столы (4-я ось)
Одноосевые CNC rotary tables различных диаметров. Предназначены для закрепления заготовки на планшайбе и программного изменения ее углового положения. Применяются для обработки корпусных деталей, фланцев, отверстий по окружности и деталей с несколькими обрабатываемыми сторонами.

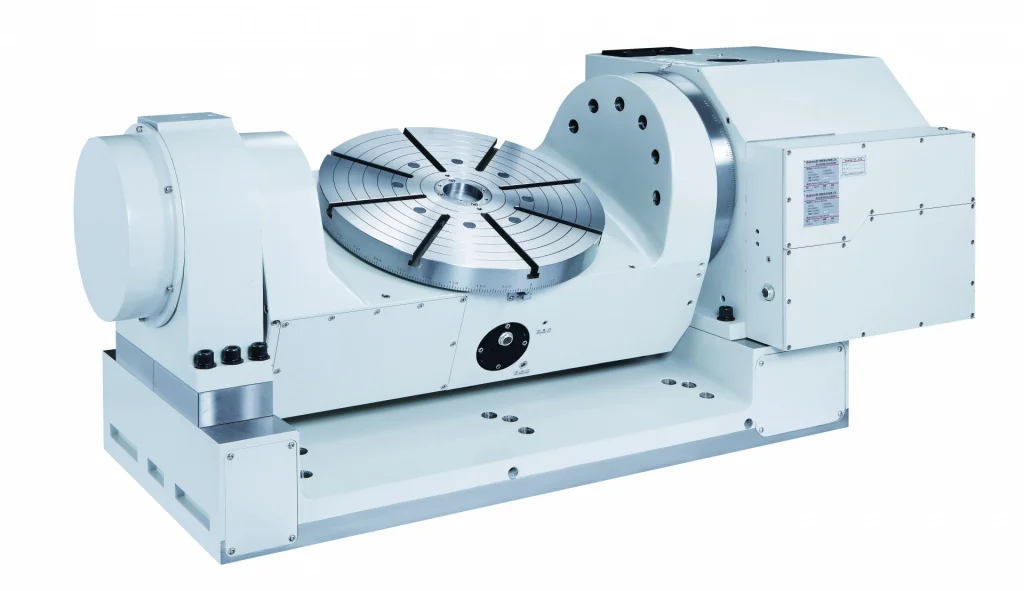

Наклонно-поворотные столы (5-я ось)
Двухосевые системы, обеспечивающие вращение и наклон заготовки. Позволяют ориентировать деталь в пространстве для обработки сложных поверхностей. Используются для схем 3+2 и одновременной 5-осевой обработки в авиастроении, медицине и при изготовлении пресс-форм.
Технологии приводов DETRON
DETRON использует несколько принципов передачи движения, что позволяет подбирать привод исходя из требуемой скорости, точности, жесткости и характера обработки.
Червячный привод (Worm Gear)
Классическая и отработанная технология. Обеспечивает высокую передаваемую нагрузку, компактность и большое передаточное отношение. Оптимально для широкого спектра задач позиционной и управляемой обработки.
Roller Gear Cam
Роликово-кулачковый механизм передачи движения. Обеспечивает высокую жесткость, минимальный люфт и превосходную динамику позиционирования. Идеален для задач с частыми угловыми перемещениями и высокими требованиями к повторяемости.
Прямой привод (DDM)
Direct Drive Motor: встроенный моментный двигатель без механической передачи. Исключает люфт и износ зубчатых передач, обеспечивает высочайшую скорость (до 250 об/мин) и точность контроля по ISO 230-2.
DETRON для модернизации существующего станка
Установка поворотного стола позволяет перейти от обычной трехосевой обработки к 4-осевой или позиционной 5-осевой. Однако это не просто размещение стола на рабочей поверхности. Перед подбором специалисты ИНКОР обязательно проверяют:
- Размеры и допустимую нагрузку рабочего стола станка
- Массу поворотного стола, детали и приспособления
- Рабочие перемещения и доступный объем станка
- Положение шпинделя относительно оси вращения
- Наличие свободного M-кода и канала управления осью
- Совместимость с ЧПУ, наличие сервопривода и усилителя
- Электрические, гидравлические и пневматические интерфейсы
- Способ установки и центрирования поворотного стола
При некорректном подборе даже высокоточный стол может ограничивать рабочую зону или не обеспечивать требуемый технологический процесс.
Применение поворотных столов DETRON
Станкостроение и машиностроение
Многосторонняя обработка корпусов, фланцев, опор и узлов сложной геометрии.
Авиационные компоненты
Обработка деталей с большим количеством поверхностей, расположенных под различными углами.
Полупроводниковое оборудование
Высокоточная обработка деталей для технологического оборудования электронной промышленности.
Медицинские изделия
Многоосевая обработка высокоточных деталей сложной формы, имплантатов и хирургического инструмента.
Электронные и 3C-компоненты
Изготовление компактных деталей и корпусов сложной геометрии для потребительской электроники.
Автоматизированные ячейки
Интеграция с системами Auto Pallet Changer для непрерывного производственного цикла.
Почему DETRON через ИНКОР
Мы рассматриваем поворотный стол как часть единой технологической системы: станок → ЧПУ → привод → стол → приспособление → деталь → инструмент.
Комплексный инжиниринг
Анализ задачи, проверка совместимости с вашим станком и ЧПУ, согласование конфигурации непосредственно с заводом DETRON.
Полный цикл поставки
Подбор необходимой оснастки (задние бабки, планшайбы, зажимы), организация доставки и таможенного оформления.
Интеграция и ПНР
Профессиональный монтаж, подключение электрических и пневматических линий, настройка параметров ЧПУ и тестовая обработка.
Техническая поддержка
Гарантийное и постгарантийное обслуживание, наличие расходных компонентов и оперативная помощь инженеров.
Как подобрать поворотный стол DETRON
Для предварительного подбора и проверки совместимости желательно предоставить нашим инженерам следующие данные:
- Производитель, модель и год выпуска станка
- Модель системы ЧПУ
- Фотография рабочего пространства и размеры стола
- Техническая документация станка (при наличии)
- Размеры, масса обрабатываемой детали и чертеж
- Предполагаемая технология обработки
- Требования к 4- или 5-осевой обработке и точности
- Желаемый размер планшайбы
Частые вопросы об оборудовании DETRON
Что такое поворотный стол с ЧПУ?
Это управляемая дополнительная ось станка, позволяющая программно изменять угловое положение детали относительно режущего инструмента без ручного вмешательства оператора.
Можно ли добавить 4-ю ось на существующий обрабатывающий центр?
Во многих случаях да. Для этого необходимо проверить механическую (размеры, нагрузка), электрическую и программную совместимость конкретного станка и системы ЧПУ с дополнительной управляемой осью.
Чем поворотный стол отличается от наклонно-поворотного?
Поворотный стол имеет одну вращательную ось. Наклонно-поворотный стол имеет две вращательные координаты (вращение и наклон), что позволяет выполнять более сложную многоосевую обработку без переустановки детали.
Что лучше — червячный привод или прямой привод DDM?
Универсального ответа нет. Червячный механизм — проверенное решение для широкого спектра задач. DDM не использует механический редуктор, обеспечивая высокую динамику и отсутствие люфта. Выбор должен выполняться расчетом под конкретную деталь и режимы резания.
Что такое Roller Gear Cam?
Это роликово-кулачковый механизм передачи движения. В соответствующих сериях DETRON он применяется для обеспечения высокой жесткости и точного позиционирования при минимальном люфте и частых угловых перемещениях.
Можно ли использовать DETRON для 5-осевой обработки?
Да. DETRON выпускает наклонно-поворотные столы с двумя управляемыми осями. Возможность одновременной 5-осевой обработки при этом зависит также от возможностей станка, системы ЧПУ, программных опций и CAM-системы.
Подберем DETRON под ваш станок
Хотите добавить к существующему обрабатывающему центру 4-ю или 5-ю ось? Передайте специалистам ИНКОР модель станка, систему ЧПУ и параметры детали. Мы проверим возможность установки, подберем конфигурацию и определим необходимый комплект для интеграции.
Поворотные столы DETRON от авторизованного дилера ИНКОР
Компания «ИНКОР» является авторизованным дилером DETRON Machine Co., Ltd. на территории России. Мы осуществляем профессиональный подбор, поставку и интеграцию прецизионных поворотных и наклонно-поворотных столов с ЧПУ для вертикальных и горизонтальных обрабатывающих центров.
Оборудование DETRON позволяет реализовать индексную обработку по схемам 3+1 и 3+2, а также полноценную многоосевую обработку сложных корпусных деталей, авиационных компонентов, пресс-форм и медицинских изделий. В линейке производителя представлены решения с червячным приводом (Worm Gear), роликово-кулачковым механизмом (Roller Gear Cam) и прямым приводом (DDM), что позволяет точно подобрать оснастку под конкретные требования к жесткости, скорости и точности позиционирования.
Специалисты ИНКОР рассматривают поворотный стол как часть единой технологической системы. Мы проводим полный аудит совместимости со станком и ЧПУ заказчика, подбираем необходимую оснастку (планшайбы, задние бабки, зажимные элементы), организуем поставку, выполняем пусконаладочные работы и обеспечиваем техническую поддержку. Для получения консультации и подбора оборудования свяжитесь с нами по телефону 8 (800) 511-30-01 или по электронной почте info@in-core.ru.
