Направляющие металлорежущих станков с ЧПУ: полный каталог комплектующих
Компания «ИНКОР» поставляет полный спектр направляющих для металлорежущих станков с ЧПУ: от классических направляющих скольжения до высокоскоростных шариковых и роликовых систем качения. Направляющие — это фундаментальный узел любого станка, определяющий точность позиционирования, жёсткость конструкции, виброустойчивость и ресурс оборудования.
В нашем каталоге представлены все основные типы направляющих согласно технической классификации: направляющие скольжения (полужидкостные, гидростатические, гидродинамические), направляющие качения (шариковые, роликовые), а также комбинированные системы с гидроразгрузкой и магнитной разгрузкой. Поставка осуществляется под заказ с полным комплектом документации и технической поддержкой.
Классификация направляющих металлорежущих станков
Направляющие классифицируются по виду трения, характеру смазки и типу тел качения.
Структура типов направляющих по виду трения
Скольжения
Полужидкостные, жидкостные, газовые
Качения
Шариковые, роликовые
Комбинированные
С гидроразгрузкой, магнитной разгрузкой

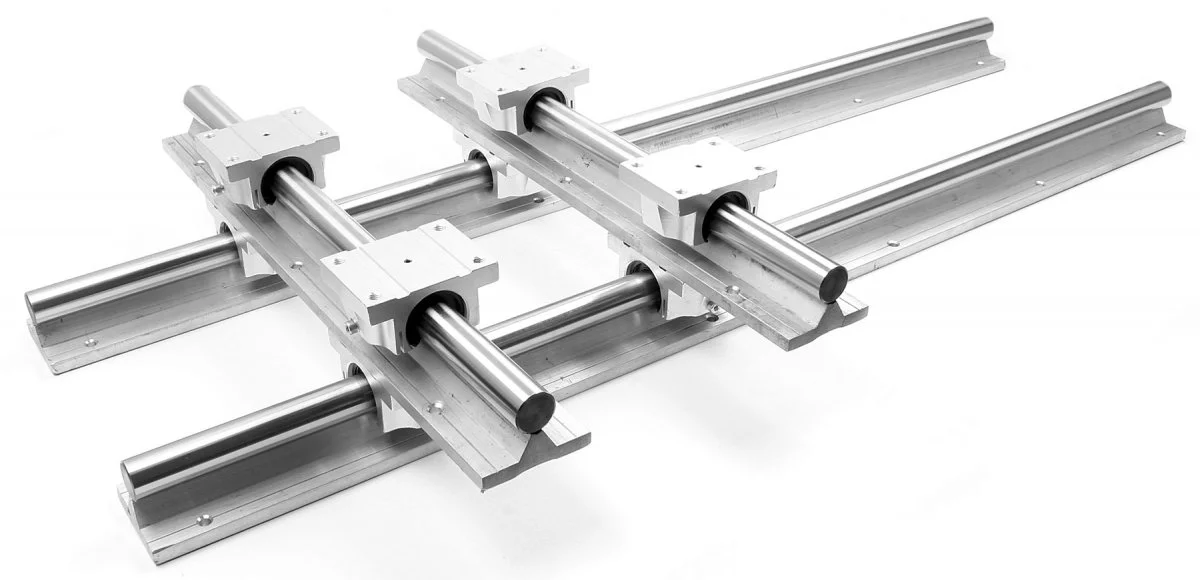

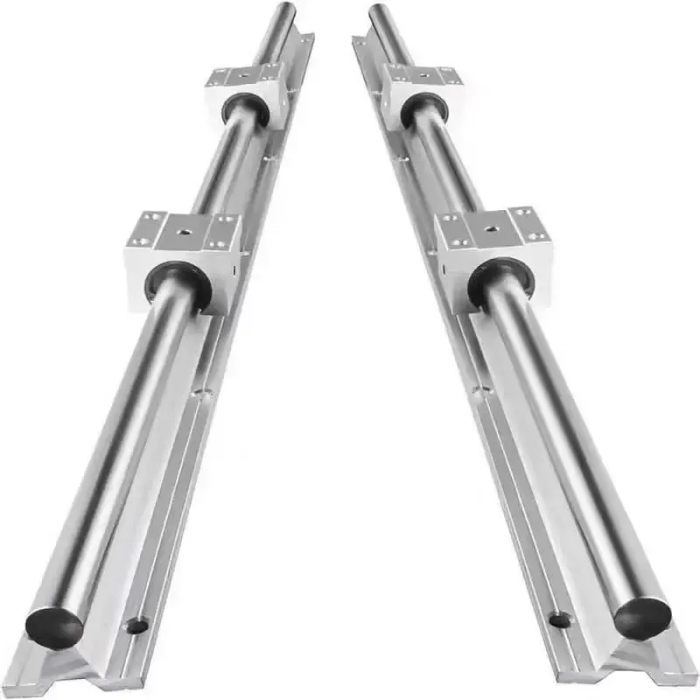

Направляющие скольжения
Классическое решение для тяжёлых и сверхтяжёлых станков с ЧПУ.
Полужидкостное трение
Наиболее распространённый тип для промышленных станков. Трение происходит при неполном разделении поверхностей масляным слоем.
- Материалы пар: Чугун-чугун, чугун-сталь
- Чугун-Чугун: Классика, HRC 180–220
- Чугун-Сталь: Закалённая, HRC 50–58
- Чугун-Текстолит: Антифрикционный
- Чугун-Полимеры: Turcite, Rulon
Жидкостное трение
Поверхности полностью разделены масляным слоем. Нулевой износ, максимальная точность.
- Гидростатические: Давление до 70 бар
- Гидродинамические: Скорость от 5 м/мин
- Применение: Прецизионные станки
- Точность: до 0.001 мм
Газовое (аэростатическое)
Использование сжатого воздуха вместо масла. Для прецизионных и чистых производств.
- Среда: Сжатый воздух
- Точность: до 0.0005 мм
- Скорость: до 30 м/мин
- Применение: КИМ, оптика

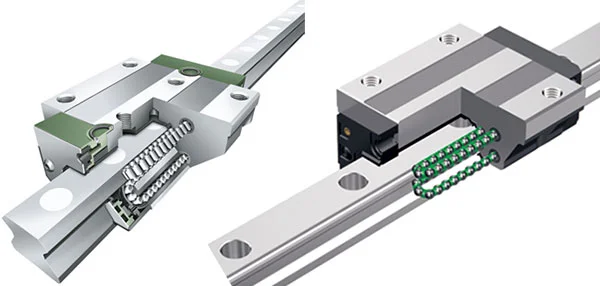

Направляющие качения
Высокоскоростные решения для современных обрабатывающих центров.
Шариковые направляющие
Самый распространённый тип для вертикальных и горизонтальных обрабатывающих центров. Низкое трение, высокая скорость.
- С циркуляцией: HSR, SHS серии
- Без циркуляции: LM-тип
- Скорость: до 100 м/мин
- Типоразмеры: 15–65 мм

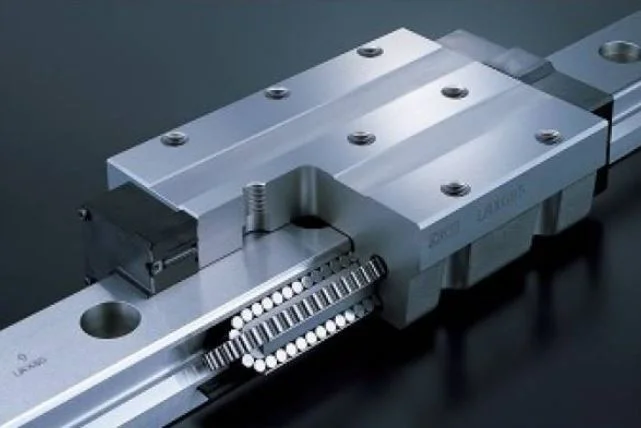

Роликовые направляющие
Повышенная грузоподъёмность и жёсткость за счёт линейного контакта роликов с дорожкой качения.
- Грузоподъёмность: до 3× выше
- Жёсткость: Повышенная
- Применение: Тяжёлые ОЦ
- Типоразмеры: 25–65 мм

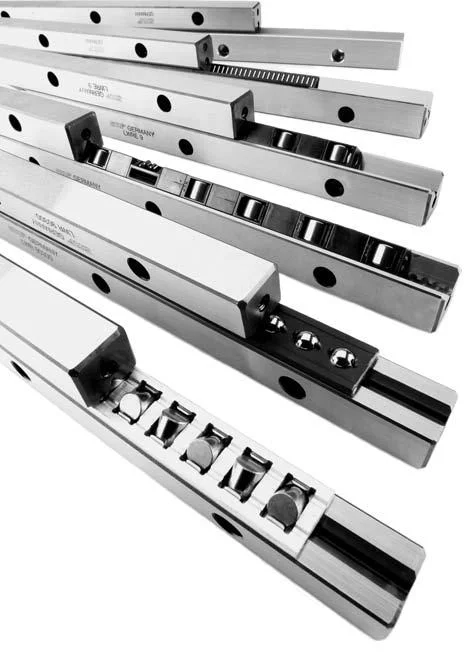

Комбинированные направляющие
Гибридные системы, сочетающие преимущества различных типов трения.
Полужидкостное + гидроразгрузка
Гидравлическая разгрузка в критических точках снижает трение и износ при сохранении жёсткости.
- Применение: Тяжёлые точные станки
- Преимущества: Снижение трения на 60%
- Эффект: Точность до 0.002 мм
Гидродинамические с гидроразгрузкой
Дополнительная гидравлическая поддержка для сверхтяжёлых условий эксплуатации.
- Нагрузка: до 200 т/м²
- Точность: до 0.001 мм
- Ресурс: до 100 000 ч
Полужидкостное + магнитная разгрузка
Инновационная система с магнитной левитацией для минимизации трения.
- Технология: Магнитная левитация
- Точность: до 0.0005 мм
- Применение: КИМ, прецизионные
Сравнение типов направляющих
Как выбрать правильный тип направляющих для вашего станка?
Направляющие скольжения (полужидкостные, гидростатические) — это выбор для тяжёлых и сверхтяжёлых станков (токарно-карусельные, продольно-фрезерные, расточные), где критична жёсткость, виброустойчивость и способность выдерживать ударные нагрузки. Они обеспечивают максимальную точность при низких и средних скоростях перемещения (до 15–25 м/мин).
Направляющие качения (шариковые, роликовые) — оптимальны для современных обрабатывающих центров, где важна высокая скорость перемещения (до 60–100 м/мин), низкое трение и точность позиционирования. Роликовые направляющие обеспечивают повышенную грузоподъёмность по сравнению с шариковыми.
Комбинированные системы применяются в специализированных станках, где необходимо совместить преимущества разных типов трения: например, жёсткость скольжения с низкой силой трения качения, или точность гидростатики с простотой обслуживания полужидкостных систем.
Подберём направляющие под ваш станок с ЧПУ
Пришлите модель станка, тип существующих направляющих или техническое задание. Мы подберём оптимальный тип (скольжения, качения или комбинированные), рассчитаем стоимость и организуем поставку под заказ.
Купить направляющие для станков с ЧПУ: полный каталог комплектующих от ИНКОР
Компания «ИНКОР» осуществляет поставку направляющих для металлорежущих станков с ЧПУ всех основных типов: направляющих скольжения (полужидкостные, гидростатические, гидродинамические, аэростатические), направляющих качения (шариковые, роликовые) и комбинированных систем с гидроразгрузкой и магнитной разгрузкой.
Мы предлагаем как отдельные комплектующие (закалённые плиты, бронзовые вкладыши, полимерные накладки Turcite/Rulon/Moglice, шариковые и роликовые каретки, рельсы), так и полные комплекты для замены или модернизации направляющих. Поставка осуществляется под заказ с полным комплектом документации, технической поддержкой и, по запросу, шеф-монтажом с шабрением и юстировкой.
Наши специалисты помогут подобрать оптимальный тип направляющих исходя из массы станка, требуемой точности, скорости перемещения и условий эксплуатации. Для токарно-карусельных, продольно-фрезерных и тяжёлых расточных станков мы рекомендуем направляющие скольжения с максимальной жёсткостью и виброустойчивостью. Для вертикальных и горизонтальных обрабатывающих центров — высокоскоростные шариковые или роликовые направляющие качения. Для расчёта стоимости и сроков поставки свяжитесь с нами по телефону 8 (800) 511-30-01 или по электронной почте info@in-core.ru.
