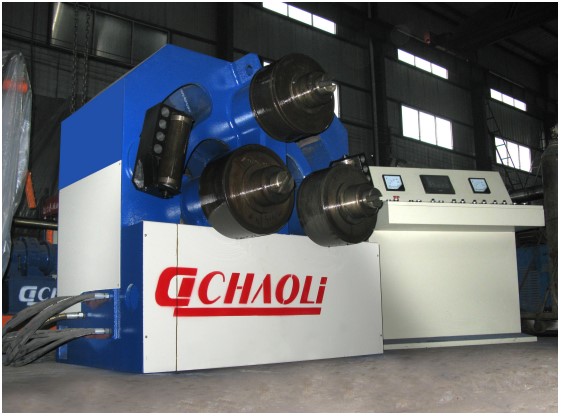

Гидравлический профилегибочный станок серии W24S производства Chaoli Rolling (Китай) является трехвалковым профилегибом с ЧПУ (контроллер PLC). При помощи профилегиба можно изогнуть: трубы, балки (тавр, двутавр), цельные и полые заготовки прямоугольного, квадратного и круглого сечения, полосу, швеллер, уголок.
Трехвалковые профилегибочные станки имеют три рабочие оси, причем положение нижних осей может регулироваться по дуге (планетарное перемещение), что удобно при работе с трубами и полосами. Возможность двойного предварительного подгиба возможна за счет стационарного верхнего валка и двух независимо перемещающихся нижних валков.
Роликовые валы
Станок оснащен тремя роликовыми валами, которые выполняют роль направляющих валов. Благодаря преимуществам станок может обрабатывать профили с небольшим диаметром без риска проскальзывания, расширяя применение профилегибочного станка.
Гибочные части изготовлены из легированной стали, а также прошли закалку (HB240~280) и поверхностную закалку. Это обеспечивает исключительные механические свойства, высокую прочность, износостойкость и долговечность. Станок стабильно сохраняет свои свойства даже в условиях высоких нагрузок.

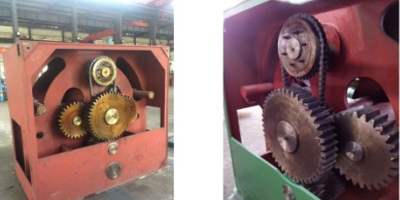

Зубчатая передача
Вращение трех роликовых валов сокращает потерю мощности из-за трения. Подшипники, рассчитанные на низкую частоту, высокую нагрузку и высокий крутящий момент, обеспечивают высокую эффективность работы станка для гибки профилей.

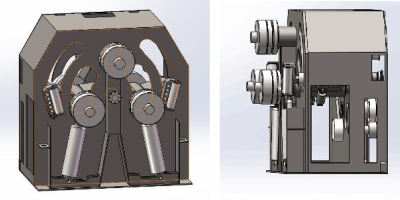

Инновационный метод настройки боковых валов: специальная конструкция поворотных рычагов, которые полностью заменяют традиционные направляющие. Это устраняет многие проблемы, связанные с износом и повышенным трением, которые часто возникают с традиционной конструкцией. Данная эффективная система обеспечивает плавную и точную регулировку, повышая универсальность и производительность станка.

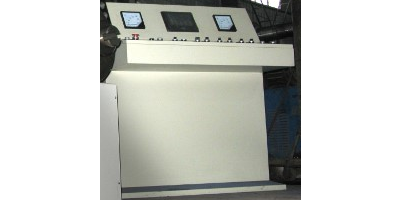

Система управления
Управляется с контроллера PLC Siemens. Станок включает в себя подвижную панель управления, оснащенную переключателями, кнопками и дисплеем. Данная система управления позволяет следить за положением боковых роликов.
Профилегиб W24S Chaoli также оснащен электрическими компонентами от Siemens, которые известны длительным сроком службы и надежностью. Электрическая система включает в себя такие функции безопасности, как защита от перегрузки по току, перегрева, перегрузки и защитную блокировку для гидравлических действий, что обеспечивает безопасную работу.

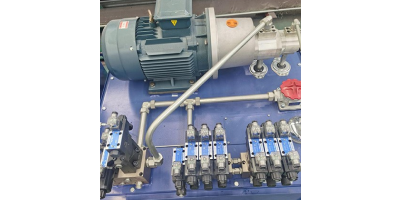

Гидравлическая система

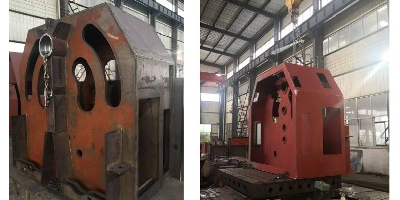

станина
Рама и основание профилегибочного станка имеют сварную конструкцию со снятым напряжением, что позволяет устранить внутреннюю нагрузку и повысить точность гибки. Прочное цельное основание упрощает подъем и установку.
|
ПОСТАВЩИКИ КОМПЛЕКТУЮЩИХ: |
|
|
Наименование |
Производитель |
|
Рабочие валки |
42CrMo, HRB260-300 Nanjing Iron and Steel Group (Китай) |
|
Станина |
Сталь Q235B, CHAOLI (Китай) |
|
Гидравлический двигатель |
ZC/HZ (Китай) |
|
Гидравлический насос |
HCHC (Китай) |
|
Гидравлический клапан |
YUKEN |
|
Корпус гидроцилиндра и штока поршня |
Сталь 45, HRC 48-50 Jiangsu Kuntai/Opu (Китай) |
|
Масляный насос |
Тип Yx Taiwan Dingji (Тайвань) |
|
Сенсорный экран |
SIEMENS |
|
Контроллер PLC |
SIEMENS |
