Китай
- Гарантия: от 12 месяцев
- Поставка "под ключ"
- Проводим пусконаладочные работы и обеспечиваем постгарантийное обслуживание
- Сервис 24/7: предоставляем удаленную техподдержку и выезжаем бригадой при экстренной поломке

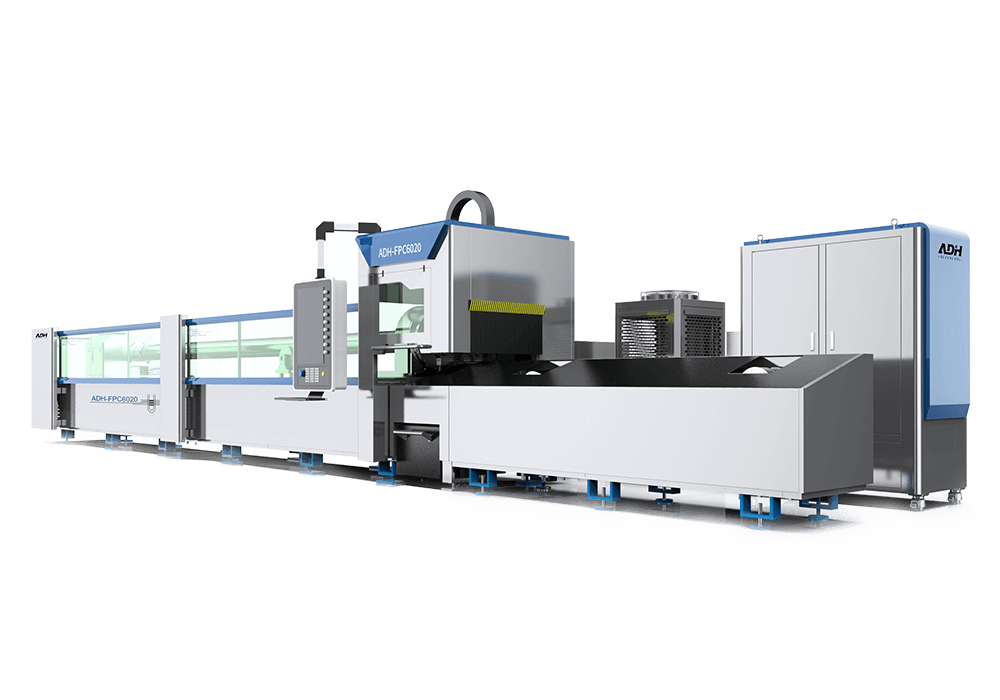

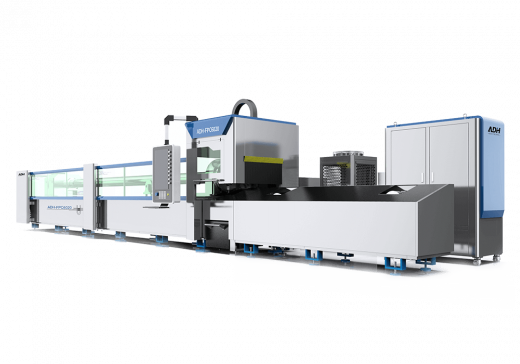

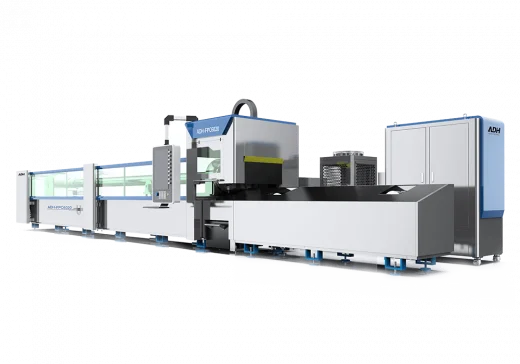

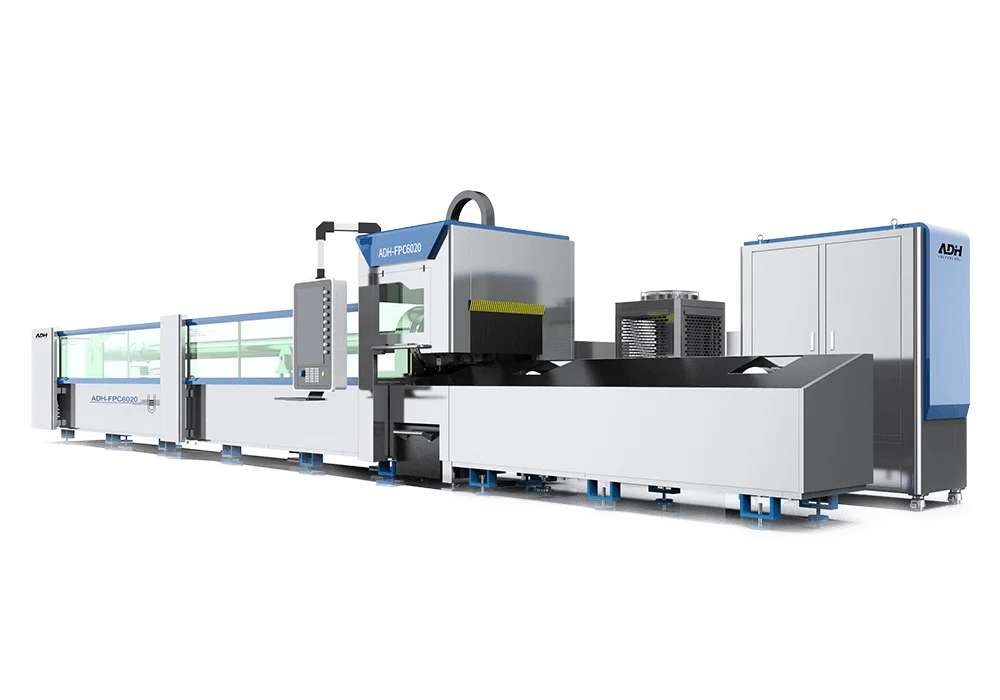

Серия ULT - это новейшие специализированные станки для резки труб с волоконным лазером, разработанные заводом ADH.
- Все 3 патрона этой модели установлены сбоку и специально разработаны для тяжелых условий обработки, таких как большие трубы и профили.
- Запатентованная конструкция станины гарантирует долгий срок службы (свыше 10 лет) и стабильную точность обработки.
- Опционально на станок устанавливается дополнительная система загрузки/разгрузки, подходящая для различных типов труб и профилей, экономя пространство и значительно улучшая удобство использования оборудования.
Расшифровка наименования серии ULT 12024-3A-A60-SAT:
-
ULT – лазерный труборез
-
B – (Bevel) поворотная лазерная голова (если труборез без поворотной головы, буква не указывается)
-
120 – длина зоны загрузки трубы
-
24 – диаметр патрона
-
3A – «А» указывает на тип поддержки трубы в зоне загрузке трубы. «A» – на сервоприводе. Число 3 указывает количество зажимных патронов.
-
А60 - «А» указывает на тип поддержки трубы в зоне загрузки трубы. «A» – на сервоприводе. Число 60 указывает на длину зоны выгрузки.
-
SAT - полуавтоматическая система загрузки
|
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ULT 12024-3A-A60 6000W-SAT Raycus |
|
|
|
Наименование |
Ед. изм. |
Значение |
|
Длина трубы |
мм |
12000 |
|
Диаметр круглой трубы |
мм |
φ 20-240 |
|
Размер квадратной трубы |
мм |
20*240 |
|
Ход по оси Y |
мм |
13000 |
|
Ход по оси X |
мм |
1030 |
|
Ход по оси Z |
мм |
350 |
|
Позиционирование по осям X, Y |
мм |
±0,03 |
|
Повторное позиционирование X, Y |
мм |
±0,02 |
|
Максимальная скорость позиционирования X, Y |
м/мин |
80 |
|
Ускорение по осям X, Y |
g |
1 |
|
Максимальная скорость вращения |
рад/мин |
150 |
|
Источник лазерного излучения |
- |
Raycus |
|
Мощность лазера |
кВт |
6 |
|
Минимальный остаток |
мм |
0 |
|
Максимальная нагрузка на патрон |
кг |
260 |
|
Габаритные размеры |
ДхШхВ |
21600х2800х2500 |
|
Система охлаждения |
|
Водяное |
|
Электропитание |
|
360В/50гц |
|
ПОСТАВЩИКИ КОМПЛЕКТУЮЩИХ: |
|
|
Наименование |
Производитель |
|
Режущая голова |
BOCI BLT421Т (Китай) |
|
Источник лазерного излучения |
Raycus (КНР) |
|
Зубчатая рейка |
YCC (Тайвань) |
|
Линейные направляющие |
HIWIN (Тайвань) |
|
Редуктор |
Desboer (Япония) |
|
Серводвигатель и сервопривод |
Inovance/Delta (Тайвань) |
|
Система управления |
CypCut, (КНР) |
|
Пневматические комплектующие |
SMC (Япония) |
|
Чиллер (система активного охлаждения) |
Hanli (КНР) |
|
Стабилизатор напряжения |
Xishun (Китай) |
|
Основные электрические компоненты |
Schneider (Франция) |
|
КОМПЛЕКТАЦИЯ СТАНКА: |
|
ULT 12024-3A-A60 6000W-SAT Raycus |
|
Инструменты для технического обслуживания станка. |
|
Инструкция по эксплуатации и техническому обслуживанию станка на русском языке. |
