Китай
- Гарантия: от 12 месяцев
- Проводим пусконаладочные работы и обеспечиваем постгарантийное обслуживание
- Предоставляем удаленную техподдержку и выезжаем бригадой при экстренной поломке

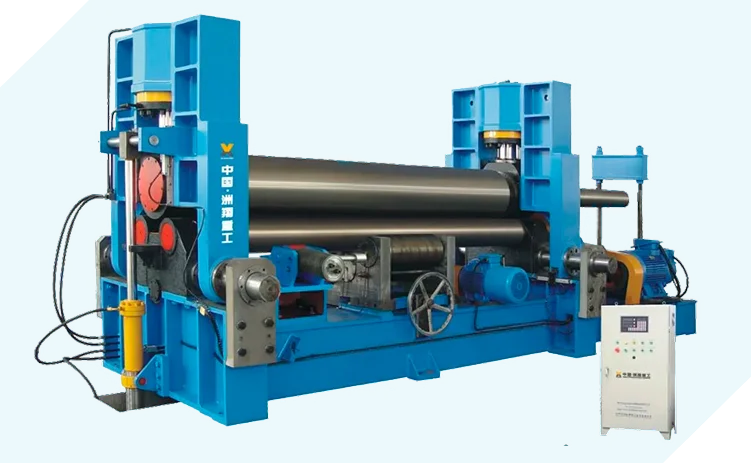

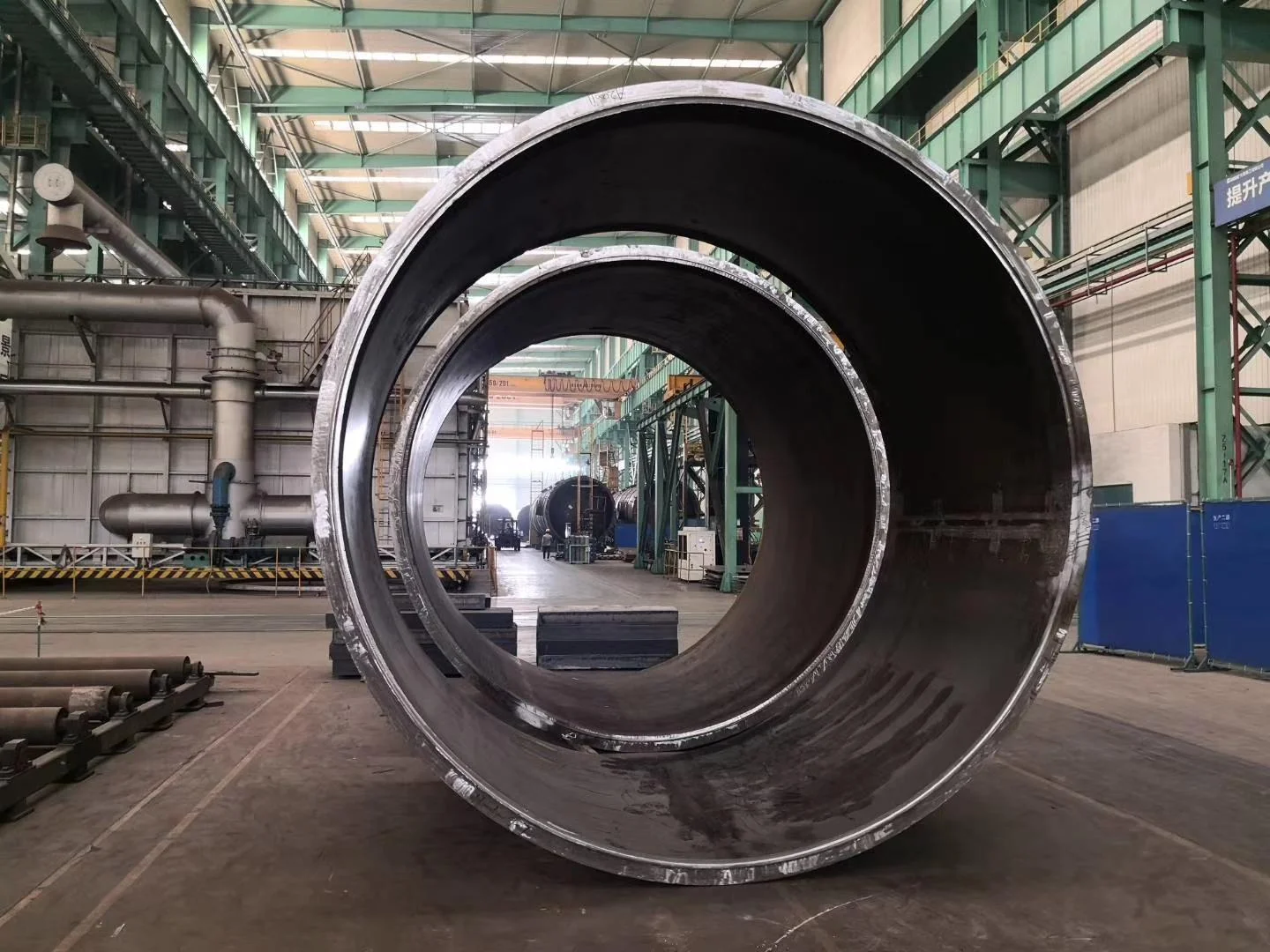

3-валковый гидравлический листогибочный станок серии W11S предназначен для гибки листа в цилиндрическую, дугообразную, U-образную форму.
Верхний валок станка имеет 2 оси перемещения – вертикально и горизонтально. Вертикальное перемещение верхнего валка осуществляется с помощью двух гидроцилиндров и контролируется датчиками перемещения, а горизонтальное перемещение осуществляется с помощью механического привода от электродвигателя.

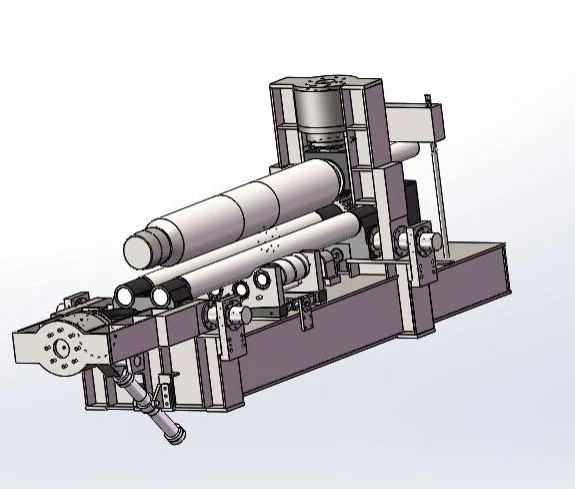

Валковый гибочный станок модели W11S состоит из верхнего и нижних валков, устройства для горизонтального перемещения, опорных роликов, главного привода, откидной опоры верхнего валка, боковых колонн, платформы и фиксаторов.
ОСНОВНЫЕ ХАРАКТЕРИСТИКИ
- Термообработанная станина и конструкция, спроектированная с требованиями ЕС, делают оборудование безопасным и надежным. Благодаря этому сохраняется геометрия станка и исключается его последующая деформация в процессе эксплуатации.
- Гидравлические клапаны Yuken, устойчивые к высоким нагрузкам, обеспечивают четкую работу гидравлической системы и повышают надежность эксплуатации оборудования.
- Откидная опора верхнего валка с гидравлическим приводом позволяет легко извлекать готовую цилиндрическую обечайку из рабочей зоны станка.
- Кованые стальные валки с индукционной закалкой, сертифицированные по стандарту SAE 1050, обладают высокой прочностью, а также имеют бочкообразную форму для компенсации прогиба в процессе гибки.
УСТРОЙСТВО ВЕРХНЕГО ВАЛКА

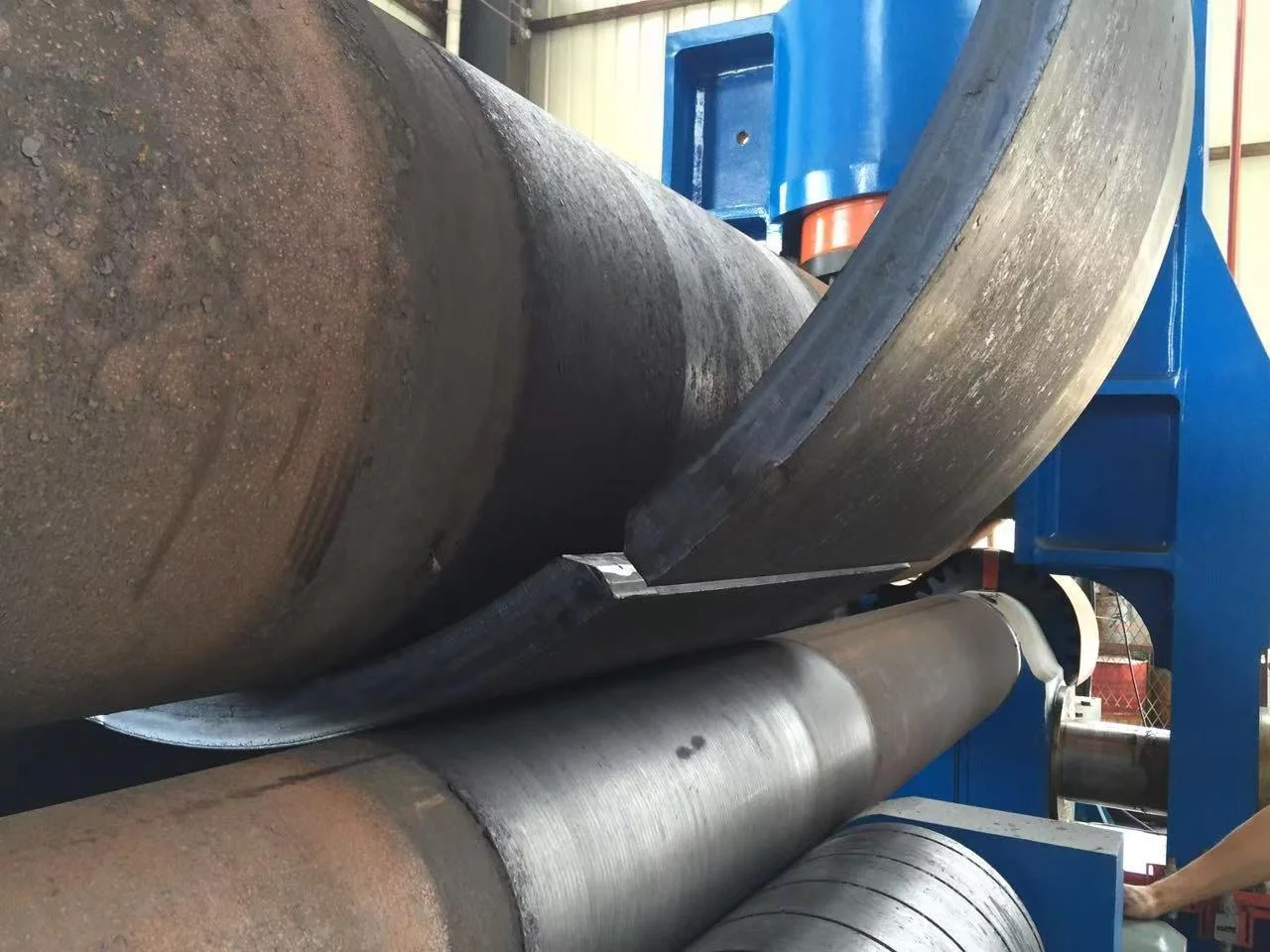

Верхний валок является основным элементом станка. Верхний валок изготовлен из легированной стали (42CrMo) методом ковки, термообработан, включая отпуск до значения твердости HB240~280. Финишная закалка выполняется методом ТВЧ до значения твердости поверхности 45-50 HRC.
Система антипрогиба используется для компенсации прогиба верхнего валка, который может возникнуть в процессе прокатки. Компания Chaoli комплектует свои станки валками бочкообразной формы с многосегментным дугообразным профилем, что позволяет получать обечайки правильной цилиндрической формы и исключает возникновение при гибке «дефекта талии» и «дефекта бочкообразности».
УСТРОЙСТВО НИЖНИХ ВАЛКОВ
Нижние валки изготовлены из стали 45 с финишной закалкой методом ТВЧ до значения твердости поверхности 50-58 HRC. Нижние подшипники скольжения изготовлены из трехслойного композитного материала SF-2, который обладает высокой износостойкостью, влагостойкостью и бензостойкостью, обеспечивает минимальный расход смазки, обеспечивает стабильную работу при условиях высоких нагрузок, низких скоростей и вибраций.
УСТРОЙСТВО ДЛЯ ГОРИЗОНТАЛЬНОГО ПЕРЕМЕЩЕНИЯ
Двигатель горизонтального перемещения через червячный редуктор и винтовой стержень обеспечивает перемещение верхнего валка влево-вправо для выполнения предподгибки на концах листовой заготовки.
УСТРОЙСТВО ОПОРНЫХ РОЛИКОВ

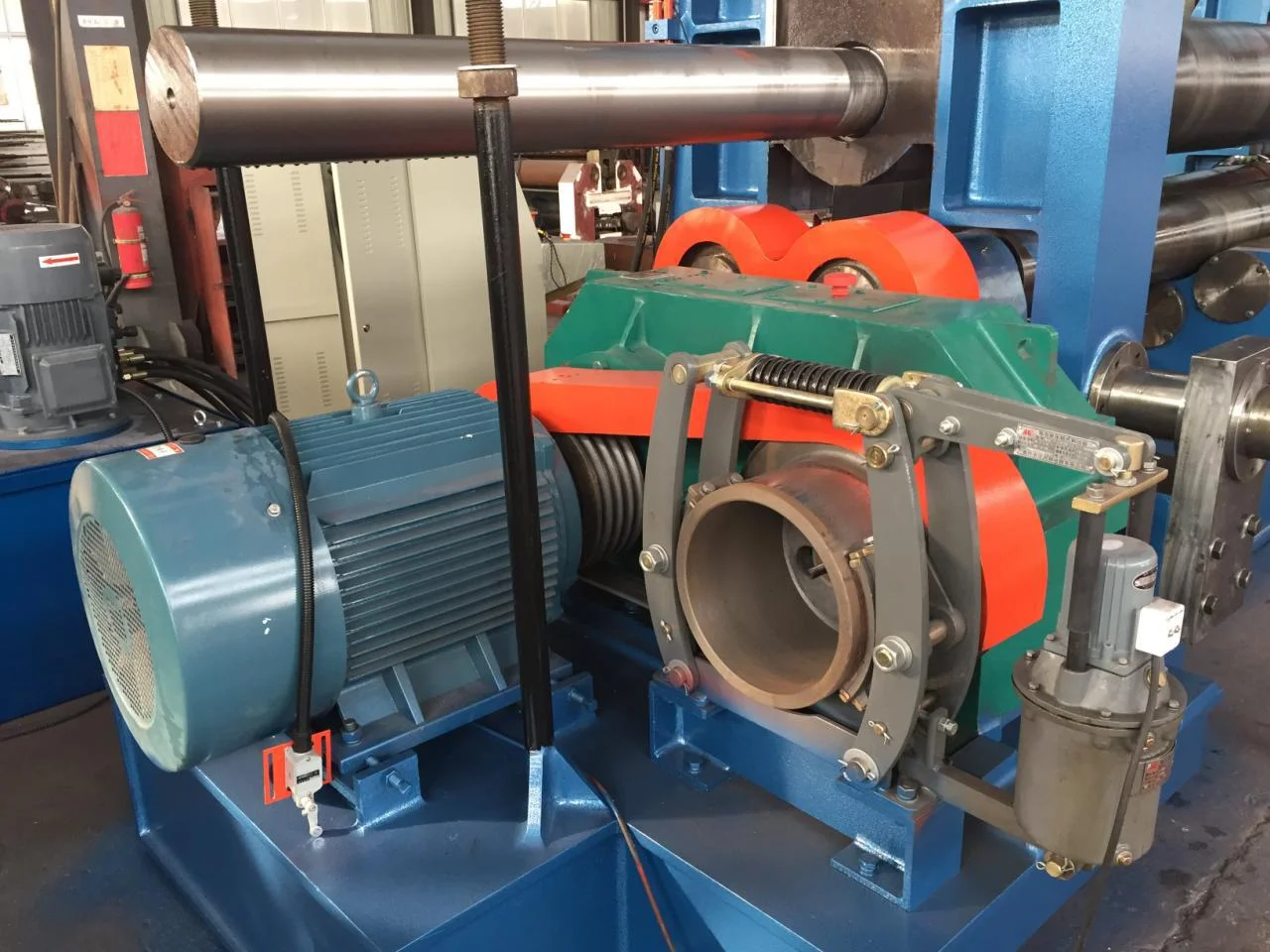

УСТРОЙСТВО ГЛАВНОГО ПРИВОДА

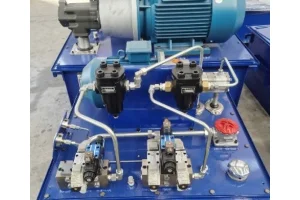

Гидравлическая система
Рабочее давление системы составляет 19,5 МПа. При подъеме и опускании верхнего валка используется перепускной клапан для раздельной защиты от предельного давления.
Все гидравлические трубные соединения имеют быстроразъемное соединение. Соединение имеет надежное радиальное уплотнение, исключающее утечку масла из гидравлической системы во время работы.
Гидравлические клапаны Yuken, устойчивые к высоким нагрузкам, обеспечивают герметичность гидравлической системы и увеличивает срок эксплуатации оборудования.

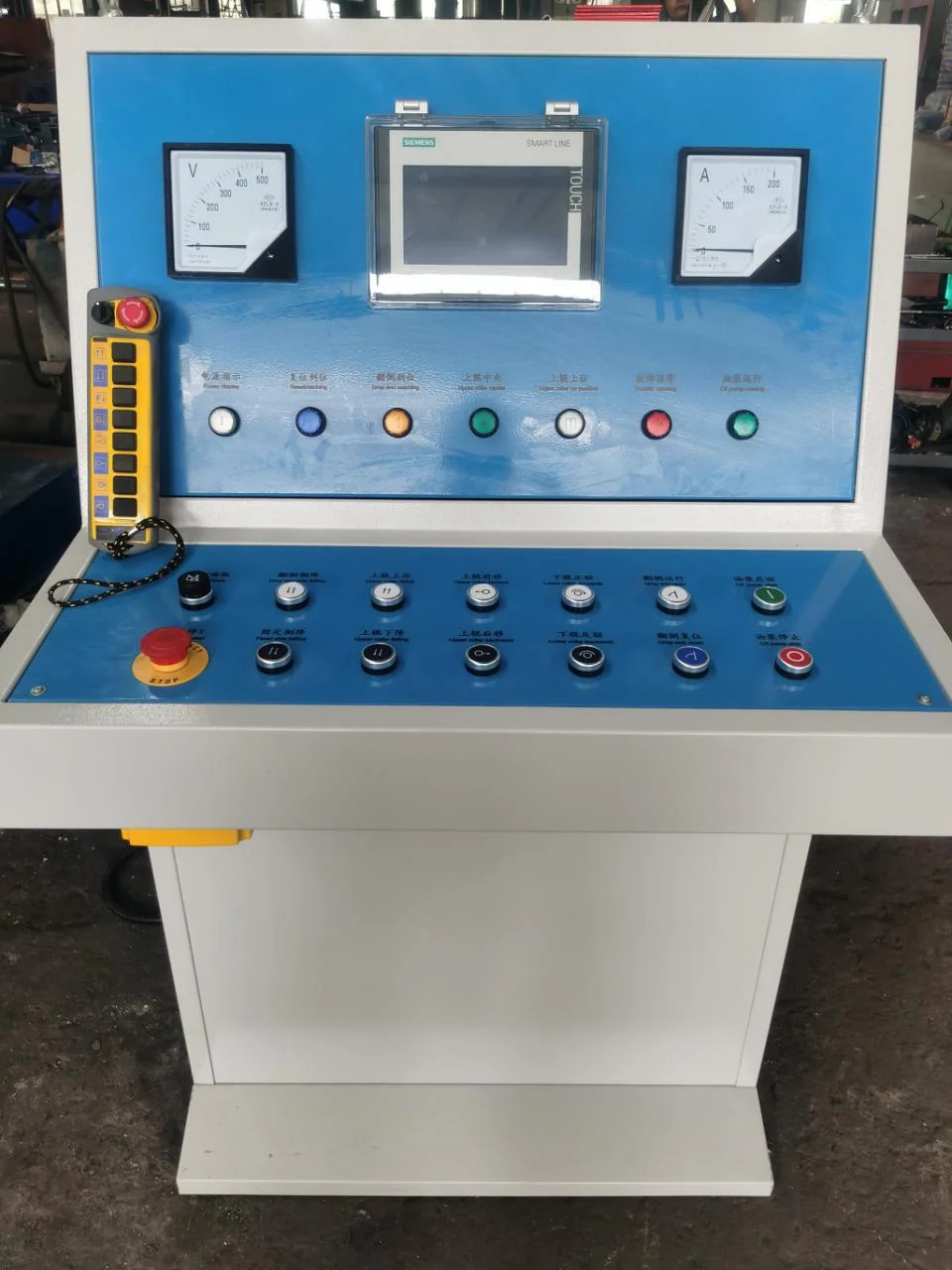

СИСТЕМА УПРАВЛЕНИЯ
Система управления оснащена датчиком вращения, промышленным контроллером, объединенным в единую систему управления, работающую в режиме реального времени. Система управления обладает следующими функциями: отслеживание в режиме реального времени за процессом гибки, передача данных, запись остановок.
На экране отображается следующие данные:
- перемещение верхнего валка вверх и вниз (Yg, Yf)
- смещение уровня верхнего валка (X) - положение опорного ролика (H)Промышленный контроллер PLC автоматически проверяет и контролирует положение верхнего валка с двух сторон с помощью линейных датчиков, что обеспечивает точность синхронизации в пределах ±0,15 мм. Дискретность хода линейных датчиков составляет 0,05 мм, точность отображения ±0,05 мм.
Система управления станка оснащена функцией самодиагностики неисправностей.
Устройство конической гибки (опция)
|
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ CHAOLI W11S-10 x2000: |
||
|
Наименование |
Ед.изм. |
Значение |
|
Рабочая длина |
мм |
2000 |
|
Количество валков |
шт. |
3 |
|
Давление верхнего валка |
тонн |
60 |
|
Максимальная толщина предподгибки |
мм |
8 (σs≤260 Mpa) 6 (σs≤336 Mpa) |
|
Максимальная толщина (без предподгибки) |
мм |
10 (σs≤260 Mpa) 8 (σs≤360 Mpa) |
|
Длина валков |
мм |
2050 |
|
Гибочная способность (для цилиндров): T – толщина; W – ширина; Φ – диаметр прокатки |
мм |
T10×W2000×Φmin600mm (σs≤ 260Mpa, без предподгибки); T8×W2000×Φmin600mm (σs≤ 360Mpa, без предподгибки); T8×W2000×Φmin600mm (σs≤ 260Mpa, с предподгибкой); T6×W2000×Φmin600mm (σs≤ 360Mpa, с предподгибкой) |
|
Гибочная способность (для конусов): T - толщина; Н – высота конуса; Φ – диаметр прокатки |
мм |
T6×H1200×Φmin850mm×30° (σs≤ 260Mpa); |
|
Прямой участок по краям: T – толщина |
мм |
£2,5-2,9×Т |
|
Верхний валок |
мм - Ø |
240 |
|
Нижние валки |
мм - Ø |
145 |
|
Расстояние между нижними валками |
мм |
200 |
|
Опорные ролики |
- |
1 группа х 4 шт. |
|
Скорость подъема верхнего валка |
мм/мин |
120 |
|
Скорость прокатки |
м/мин |
4,5 |
|
Давление в гидравлической системе |
МПа |
19,5 |
|
Мощность главного двигателя |
кВт |
5,5 |
|
Мощность гидравлического двигателя |
кВт |
2,2 |
|
Мощность двигателя перемещения |
кВт |
1,5 |
|
Объем масляного бака |
л |
80 |
|
Габариты (Д х Ш х В) |
мм |
4500 х 1600 х 18000 |
|
Вес (только станок) |
кг |
4000 |
|
Питание станка |
В/ф/Гц |
380/3/50 |
|
ПОСТАВЩИКИ КОМПЛЕКТУЮУЩИХ: |
|
|
Наименование |
Производитель |
|
Подшипники |
ZWZ Group (Китай) |
|
Верхний валок |
42CrMo / HRC 45-50 Nanjing Iron and Steel Group (Китай)/ Jiangsu Huaxiang Special Steel Forging Co.,Lt (Китай) |
|
Нижние валки |
Сталь 45 |
|
Станина |
Сталь Q235B, CHAOLI (Китай) |
|
Редуктор |
Закаленный цилиндрический зубчатый редуктор CHAOLI (Китай) |
|
Главный двигатель |
YZR HONGTAI (Китай) или Y Lichao (Китай) / Yingkai (Китай) |
|
Главные электрокомпоненты |
SIEMENS |
|
Датчик перемещения |
GEFLANG / Wuxi Rep Technology Co.,Ltd |
|
Сенсорный экран |
SIEMENS |
|
PLC |
SIEMENS |
|
Гидравлический насос |
HCHC (Китай) |
|
Гидравлические клапаны |
YUKEN / NORTHMAN |
|
Корпус гидроцилиндра и штока поршня |
Сталь 45, HRC 48-50 Jiangsu Jiujiu / Jiangsu Sangpu (Китай) |
|
Уплотнительные кольца гидроцилиндра |
Тип Yx Ding Zing Chemical Product Co., LTD (Тайвань) |
