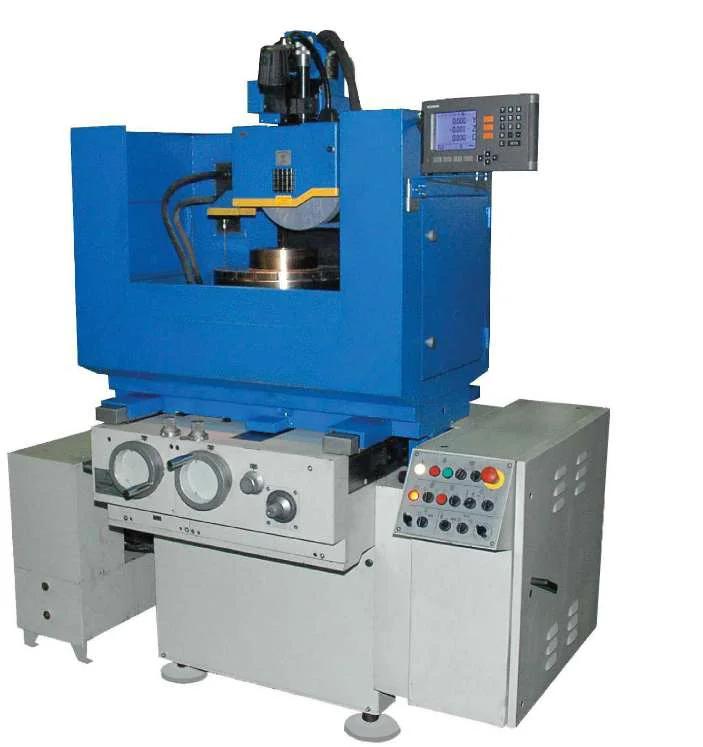

ОШ-644 исп. 08 — плоскошлифовальный станок производства завода «Красный борец» с круглым столом диаметром 400 мм и горизонтальным шлифовальным шпинделем. Мощность привода круга — 4 кВт, частота вращения шпинделя — 1900 об/мин.
Модельное семейство ОШ-644 предназначено для обработки плоских поверхностей периферией шлифовального круга. Заготовки закрепляются на вращающейся планшайбе непосредственно через приспособление либо на установленной на ней магнитной плите. Способ закрепления согласовывают по материалу, форме и размерам детали.
Назначение станка
ОШ-644 рассматривают для шлифования плоских поверхностей, к которым предъявляются требования по плоскостности, параллельности и шероховатости. Круглый стол позволяет обрабатывать закреплённую деталь при её вращении относительно горизонтального шпинделя.
При подборе станка необходимо оценить размеры всей вращающейся системы: детали, плиты и крепёжных элементов. Диаметр стола 400 мм сам по себе не определяет максимальный диаметр обрабатываемой детали.
Основные характеристики ОШ-644 исп. 08
| Производитель | Завод «Красный борец» |
|---|---|
| Модель и исполнение | ОШ-644 исп. 08 |
| Вид обработки | Плоское шлифование |
| Форма стола | Круглый |
| Диаметр рабочей поверхности стола, мм | 400 |
| Расположение шлифовального шпинделя | Горизонтальное |
| Мощность привода шлифовального круга, кВт | 4 |
| Частота вращения шлифовального шпинделя, об/мин | 1900 |
Каталожная конструкция ОШ-644
Заводской каталог описывает ОШ-644 с командоконтроллером, поворотным наклоняемым столом и цифровой индикацией. Применимость перечисленных ниже конструктивных особенностей к исполнению 08 необходимо закрепить в спецификации.
Вращение и наклон стола
Для базовой модели указан диапазон вращения 5–90 об/мин и наклон стола ±10°. Наклон используют при соответствующей технологической наладке. Возможность обработки наклонной поверхности проверяют по чертежу и условиям закрепления.
Индикация перемещений и угла
В каталожном исполнении УЦИ отображает поперечное перемещение, вертикальное перемещение и угол наклона стола. Это два линейных измерения и одно угловое, а не подтверждение трёхосевого управления ЧПУ.
Правка периферии круга
На корпусе шлифовальной головки предусмотрен механизм правки алмазным карандашом. Правку и режим её выполнения выбирают с учётом круга, материала детали и требований к поверхности.
Автоматические и ручные перемещения
Для базовой модели описаны автоматические, ручные и ускоренные перемещения суппорта и шлифовальной головки. Состав циклов и установленную систему управления исполнения 08 согласовывают отдельно.
Дополнительные характеристики базового ОШ-644
| Тип шлифовального круга | Тип 1, прямого профиля |
|---|---|
| Размеры круга D × H × d, мм | 300 × 40 × 76 |
| Частота вращения стола, об/мин | 5–90 |
| Угол наклона стола, ° | ±10 |
| Рабочая подача суппорта, м/мин | 0,2–4 |
| Величина рабочей подачи шлифовальной головки, мм | 0,002–0,04 |
| Скорость вертикального установочного перемещения головки, м/мин | 0,6 |
| Ориентировочные габариты с учётом ходов и приставного оборудования, Д × Ш × В, мм | 1650 × 1890 × 1800 |
| Масса с приставным оборудованием, кг | 1800 |
Значения раздела приведены по заводскому каталогу для ОШ-644 без отдельного обозначения исполнения 08. Комплектация и окончательные параметры предлагаемого станка определяются его паспортом.
Что проверить при подборе станка
Способ закрепления
Магнитное закрепление применимо к деталям с подходящими магнитными свойствами и достаточной площадью контакта. Для других материалов, сложной формы или недостаточной удерживающей силы необходимо механическое либо специальное приспособление.
При вращении стола проверяют удержание детали, расположение крепежа и отсутствие столкновений с кругом и неподвижными элементами станка. Магнитная плита и приспособления должны быть согласованы в комплекте поставки.
Тонкие и деформируемые детали
Для тонких колец, дисков и пластин оценивают деформацию при закреплении и нагреве. План контроля должен учитывать форму детали после снятия со стола, поскольку измерение в закреплённом состоянии не всегда отражает результат после освобождения.
Требования к обработанной поверхности
В техническом задании отдельно указывают допуск размера, плоскостность, параллельность и шероховатость. Достижимость требований оценивают вместе с материалом, твёрдостью, припуском, инструментом и условиями охлаждения.
Вопросы по ОШ-644 исп. 08
Стол Ø400 мм означает обработку детали Ø400 мм?
Значение 400 мм относится к рабочей поверхности стола. Допустимые размеры детали проверяют по рабочей зоне, креплению и доступу круга.
Какая поверхность круга выполняет обработку?
Для ОШ-644 завод предусматривает шлифование плоских поверхностей периферией круга при горизонтальном расположении шпинделя.
Что показывает цифровая индикация?
В описании базового ОШ-644 указаны отсчёт поперечного и вертикального перемещений и угла наклона стола. Наличие и модель УЦИ исполнения 08 подтверждаются комплектацией.
Какие сведения нужны для подбора?
Необходимы чертёж, материал и твёрдость, размеры и масса детали, припуск, требования к плоскостности, параллельности и шероховатости, а также размер партии.
Запросить предложение на ОШ-644 исп. 08
Направьте чертёж или техническое задание для проверки применимости станка. В предложении согласовываются управление, УЦИ, параметры стола, способ закрепления, комплект инструмента, цена и срок поставки.
