Китай

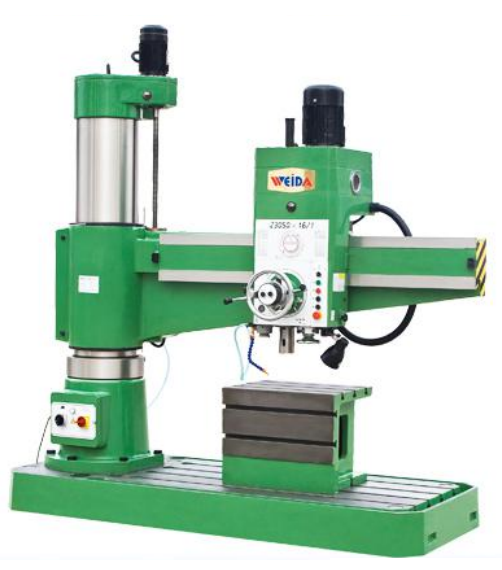

Радиально-сверлильный станок WEIDA Z3050x16/1 (аналог 2А554, 2М554) предназначен для обработки отверстий в средних и крупных деталях.
Станок Z3050x16/1 является аналогом станков производства одесского завода радиально сверлильных станков. На станках можно выполнять следующие виды работ: сверление, зенкерование, развертывание и нарезание резьб.
Станки применяется в мелкосерийном производстве и серийном производстве. Применение приспособлений и специального инструмента значительно повышает производительность станка и расширяет круг возможных операций, позволяет производить на нем выточку внутренних канавок, вырезку круглых пластин из листа и т. д.
Радиально-сверлильный станок Z3050 x16/1 поставляется с гидравлическим креплением режущего инструмента. Все основные узлы станка изготовлены из высокопрочных сталей и сплавов. Термообработка на высококлассном и современном оборудовании обеспечивает долговечность деталей.
Станки изготавливаются на специальном оборудовании, гарантирующем высокое качество ответственных деталей. Зажим и смена скоростей управляются гидравликой, которая очень надежна в эксплуатации. 16 различных скоростей и подач обеспечивают экономичную и высокоэффективную обработку. Механические и электрические органы управления централизованы в передней бабке для простого и быстрого использования.
|
Наименование |
Ед. изм. |
Значение |
|
|
Стол |
Размеры рабочего стола |
мм |
630 х 500 х 500 |
|
Размеры Т-образных пазов стола |
|
5 / 22 / 150 |
|
|
Размер базы |
мм |
2 400 х 1 000 х 200 |
|
|
Рабочая поверхность плиты основания |
мм |
830 х 1 560 |
|
|
Размеры Т-образных пазов плиты основания |
|
4 / 28 / 180 |
|
|
Размеры изделия |
Расстояние от оси шпинделя до колонны |
мм |
350 - 1 600 |
|
Расстояния от торца шпинделя до плоскости основания |
мм |
320 - 1 220 |
|
|
Перемещение шпиндельной бабки (горизонтальное) |
мм |
1 250 |
|
|
Шпиндель |
Конус шпинделя |
|
МТ5 |
|
Перемещение пиноли |
мм |
315 |
|
|
Максимальный диаметр сверления (в стали) |
мм |
50 |
|
|
Максимальный размер нарезаемой резьбы |
|
M16х2 (сталь) M20х2,5 (чугун) |
|
|
Диапазон частоты вращения шпинделя / ступеней |
об./мин. |
25 - 2 000 / 16 |
|
|
Максимальный крутящий момент шпинделя |
Н·м |
500 |
|
|
Максимальное усилие подачи |
Н |
18 000 |
|
|
Подача шпинделя / ступень |
|
0,04 - 3,2 / 16 |
|
|
Перемещение шпинделя |
мм |
580 |
|
|
Скорость подъема шпинделя |
м/сек. |
0,02 |
|
|
Угол поворота шпинделя |
|
±180° |
|
|
Двигатель |
Мощность двигателя шпинделя |
кВт |
4 |
|
Двигатель подъёмного механизма |
кВт |
1,5 |
|
|
Мощность двигателя гидравлического тормоза |
кВт |
0,75 |
|
|
Насос охлаждающей жидкости |
кВт |
0,09 |
|
|
Прочее |
Тип зажима |
|
гидравлический |
|
Габаритные размеры (Д х Ш х В) |
мм |
2 500 х 1 070 х 2 840 |
|
|
Масса станка |
кг |
3 500 |
|
