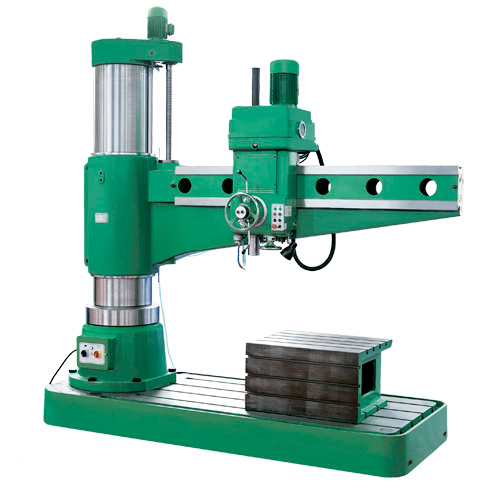

Радиально-сверлильный станок WEIDA Z3080x25 предназначен для обработки отверстий в средних и крупных деталях.
Станок Z3080x25 является аналогом станков производства одесского завода радиально сверлильных станков. На станках можно выполнять следующие виды работ: сверление, зенкерование, развертывание, подрезку торцев и нарезание резьб.
Станки применяется в индивидуальном мелкосерийном производстве и серийном производстве. Применение приспособлений и специального инструмента значительно повышает производительность станка и расширяет круг возможных операций, позволяет производить на нем выточку внутренних канавок, вырезку круглых пластин из листа и т. д.
Радиально-сверлильный станок Z3080x25 поставляется с гидравлическим креплением режущего инструмента. Все основные узлы станка изготовлены из высокопрочных сталей и сплавов. Термообработка на высококлассном и современном оборудовании обеспечивает долговечность деталей.
Станки изготавливаются на специальном оборудовании, гарантирующем высокое качество ответственных деталей. Зажим и смена скоростей управляются гидравликой, которая очень надежна в эксплуатации. 16 различных скоростей и подач обеспечивают экономичную и высокоэффективную обработку. Механические и электрические органы управления централизованы в передней бабке для простого и быстрого использования. Новая технология покраски и модернизированная внешность.
|
Наименование |
Ед. изм. |
Значение |
|
|
Стол: |
Размеры коробчатого стола |
мм |
1000 х 800 х 560 |
|
Размеры Т-образных пазов стола |
|
7 х 22 х 150 |
|
|
Размер основания |
мм |
3 530 х 1 400 х 300 |
|
|
Рабочая поверхность плиты основания |
мм |
2 380 х 1 220 |
|
|
Размеры Т-образных пазов основания |
|
4 х 28 х 276 |
|
|
Перемещения |
Расстояние от оси шпинделя до колонны |
мм |
500 - 2 500 |
|
Расстояния от торца шпинделя до плиты основания |
мм |
550 - 2 000 |
|
|
Перемещение шпиндельной бабки (горизонтальное) |
мм |
2 000 |
|
|
Шпиндель: |
Конус шпинделя |
|
МТ6 |
|
Перемещение пиноли |
мм |
450 |
|
|
Максимальный диаметр сверления |
мм |
80 |
|
|
Диапазон частоты вращения шпинделя / ступеней |
об./мин. |
16 - 1 250 / 16 |
|
|
Максимальный крутящий момент шпинделя |
Н·м |
1 568 |
|
|
Подача шпинделя / ступень |
|
0,04 - 3,2 / 16 |
|
|
Перемещение шпинделя |
мм |
1 000 |
|
|
Скорость подъема шпинделя |
м/сек. |
0,017 |
|
|
Двигатель: |
Мощность двигателя шпинделя |
кВт |
7,5 |
|
Двигатель подъемного механизма |
кВт |
3 |
|
|
Насос охлаждающей жидкости |
кВт |
0,125 |
|
|
Гидравлический зажим |
кВт |
0,8 |
|
|
Прочее: |
Тип зажима |
|
гидравлический |
|
Габаритные размеры Д х Ш х В |
мм |
3 730 х 1 400 х 4 025 |
|
|
Масса станка |
кг |
11 000 |
|
