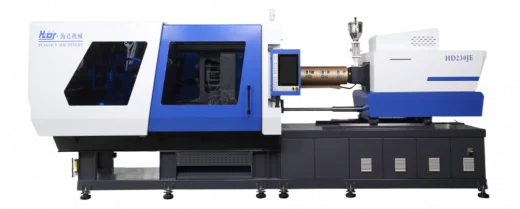

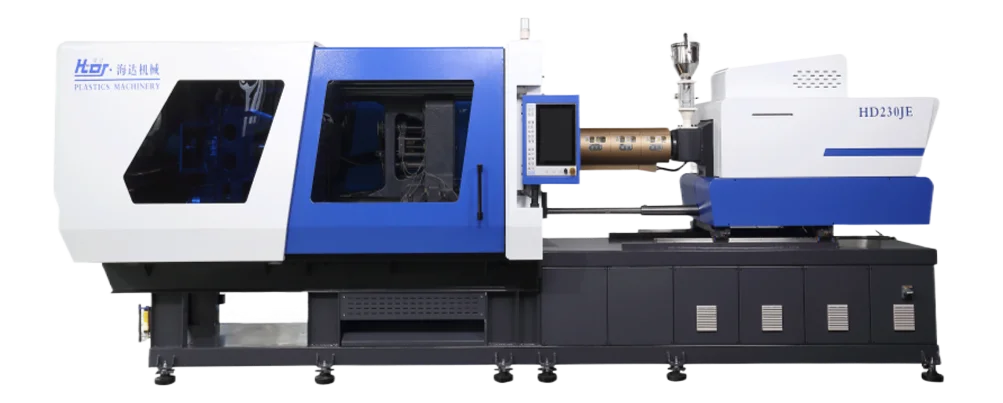

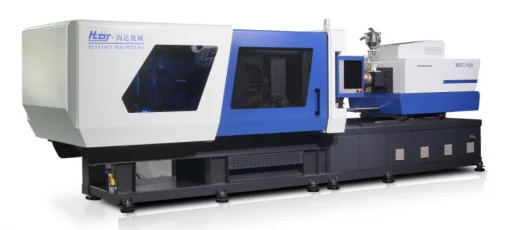

Электрический термопластавтомат (ТПА) HD230JE с усилием смыкания 2300 кН
Серия HDJE ТПА производителя HAIDA — это высокоточный высокоскоростной полностью электрический термопластавтомат.
Тип привода: электрический (сервоприводы на всех осях), без использования гидравлического масла.
Особенности серии:
- Максимальная скорость и точность: благодаря продуманной конструкции и современной сервосистеме, машина достигает высокой скорости впрыска — до 500 мм/с. При этом, для обеспечения идеального результата, давление впрыска контролируется с точностью до 0.1 МПа, а позиционирование — до 0.01 мм.
- Высокая производительность: синхронизация различных движений (например, смыкание и вращение шнека) в цикле литья позволяет существенно сократить производственный цикл, что напрямую повышает общую производительность оборудования.
- Энергоэффективность и экологичность: за счет работы только при необходимости (энергопотребление равно нулю в паузах, например, на охлаждении) и высокоэффективных сервоприводов, HDJE потребляет на 25-80% меньше электроэнергии по сравнению с традиционными гидравлическими аналогами. Полное отсутствие гидравлического масла не только упрощает обслуживание, но и обеспечивает чистоту производства.
- Низкий уровень шума и экономия воды: благодаря сервоприводу, машина работает очень тихо, что делает ее идеальной для установки в помещениях с высокими требованиями к шуму и чистоте. Кроме того, эффективная работа сервосистемы позволяет сэкономить до 80-90% воды, которая требуется для охлаждения.
|
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ HD230JE |
||||||
|
Наименование |
Ед. изм. |
Значение |
||||
|
Узел впрыска |
||||||
|
Тип шнека |
- |
A |
B |
A |
B |
|
|
Диаметр шнека |
мм |
40 |
45 |
45 |
50 |
|
|
Отношение L/D (длина/диаметр) |
мм |
21 |
24 |
22,2 |
20 |
|
|
Объем впрыска |
см3 |
282 |
358 |
381 |
471 |
|
|
Масса впрыска |
г |
257 |
326 |
347 |
428 |
|
|
Пластикационная способность (ПС) |
г/с |
27 |
39 |
39 |
50 |
|
|
Скорость вращения шнека |
об/мин |
350 |
350 |
|||
|
Усилие прижатие сопла |
кН |
54 |
54 |
|||
|
Мощность нагревателей |
кВт |
13 |
15 |
18 |
18 |
|
|
Динамические параметры узла впрыска |
||||||
|
Блок впрыска |
- |
780 |
1050 |
|||
|
Скорость хода шнека |
мм/с |
200 |
200 |
|||
|
Скорость впрыска |
г/с |
229 |
289 |
289 |
357 |
|
|
Давление впрыска |
МПа |
260 |
210 |
260 |
210 |
|
|
Давление выдержки |
МПа |
208 |
168 |
208 |
168 |
|
|
Блок впрыска |
- |
780h |
1050h |
|||
|
Скорость хода шнека |
мм/с |
350 |
350 |
|||
|
Скорость впрыска |
г/с |
400 |
506 |
506 |
625 |
|
|
Давление впрыска |
МПа |
260 |
210 |
260 |
210 |
|
|
Давление выдержки |
МПа |
208 |
168 |
208 |
168 |
|
|
Узел смыкания |
||||||
|
Усилие смыкания |
кН |
2300 |
||||
|
Ход открытия |
мм |
550 |
||||
|
Расстояние между колоннами |
мм |
620x620 |
||||
|
Размеры пресс-формы (мин-макс) |
мм |
220-600 |
||||
|
Ход выталкивателя |
мм |
150 |
||||
|
Усилие выталкивателя |
кН |
49 |
||||
|
Основные |
||||||
|
Мощность двигателя |
кВт |
107 |
115 |
|||
|
Габариты (ДхШхВ) |
мм |
6800x1800x2300 |
||||
|
Вес |
тн |
12,8 |
13 |
|||
|
Диаметр центрирующего кольца пресс-формы |
мм |
125 |
||||
|
Радиус сопла |
мм |
SR10 |
||||
