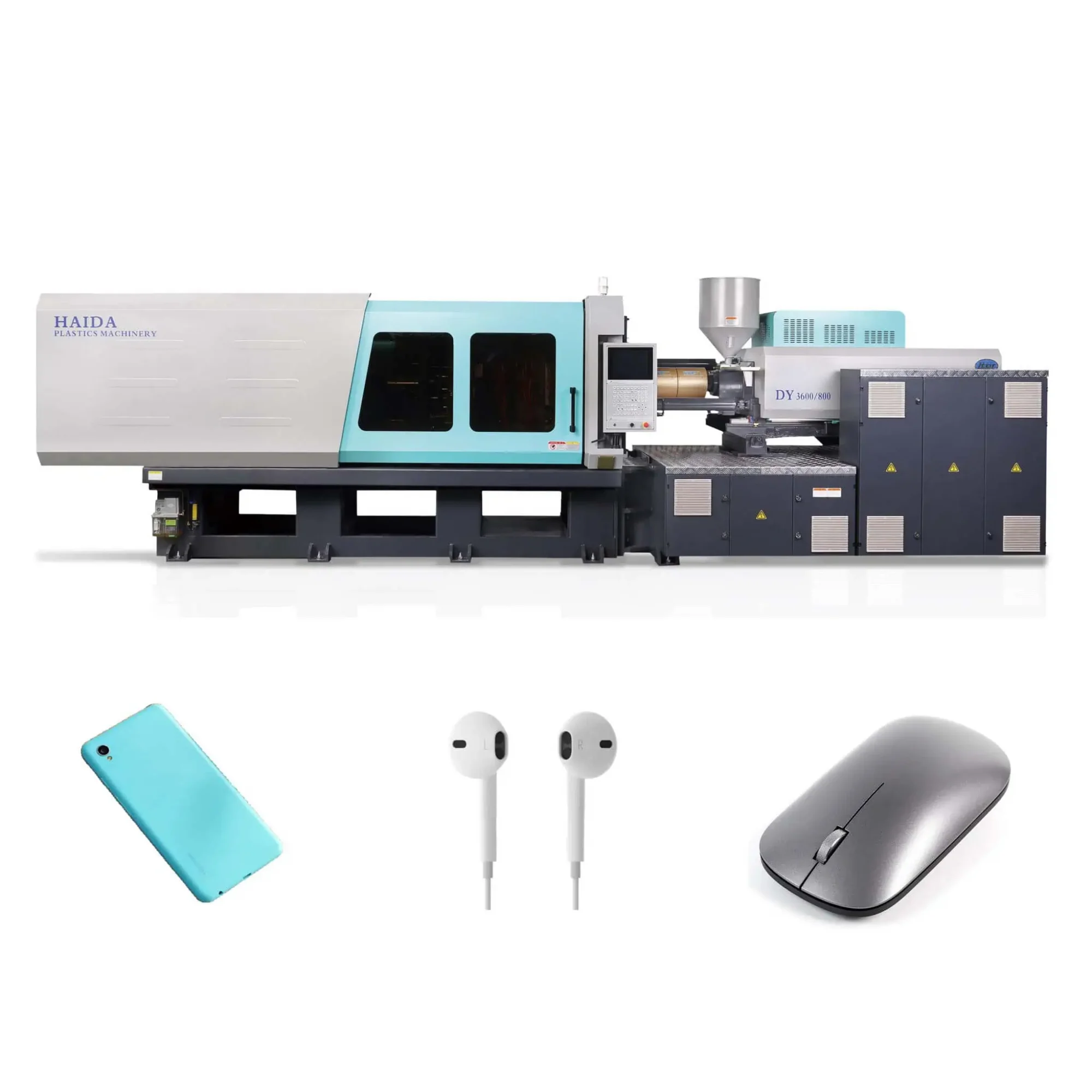

Гибридный термопластавтомат (ТПА) HD130DY с усилием смыкания 1300 кН
Серия HDDY ТПА производителя HAIDA - это высокоточный гибридный энергосберегающий сервоприводной термопластавтомат.
Тип привода: узел впрыска – сервопривод; узел смыкания – гидравлический.
Особенности серии:
- Сочетает энергоэффективный сервопривод с надежной гидравлической системой, обеспечивая высокую точность и стабильность литья.
- Отличается сниженным энергопотреблением и уровнем шума при сохранении высокой производительности.
- Обеспечивает быстрый отклик и повторяемость процессов, что особенно важно для серийного производства.
- Оптимальный выбор для задач, где требуется баланс между стоимостью, точностью и экономичностью оборудования.

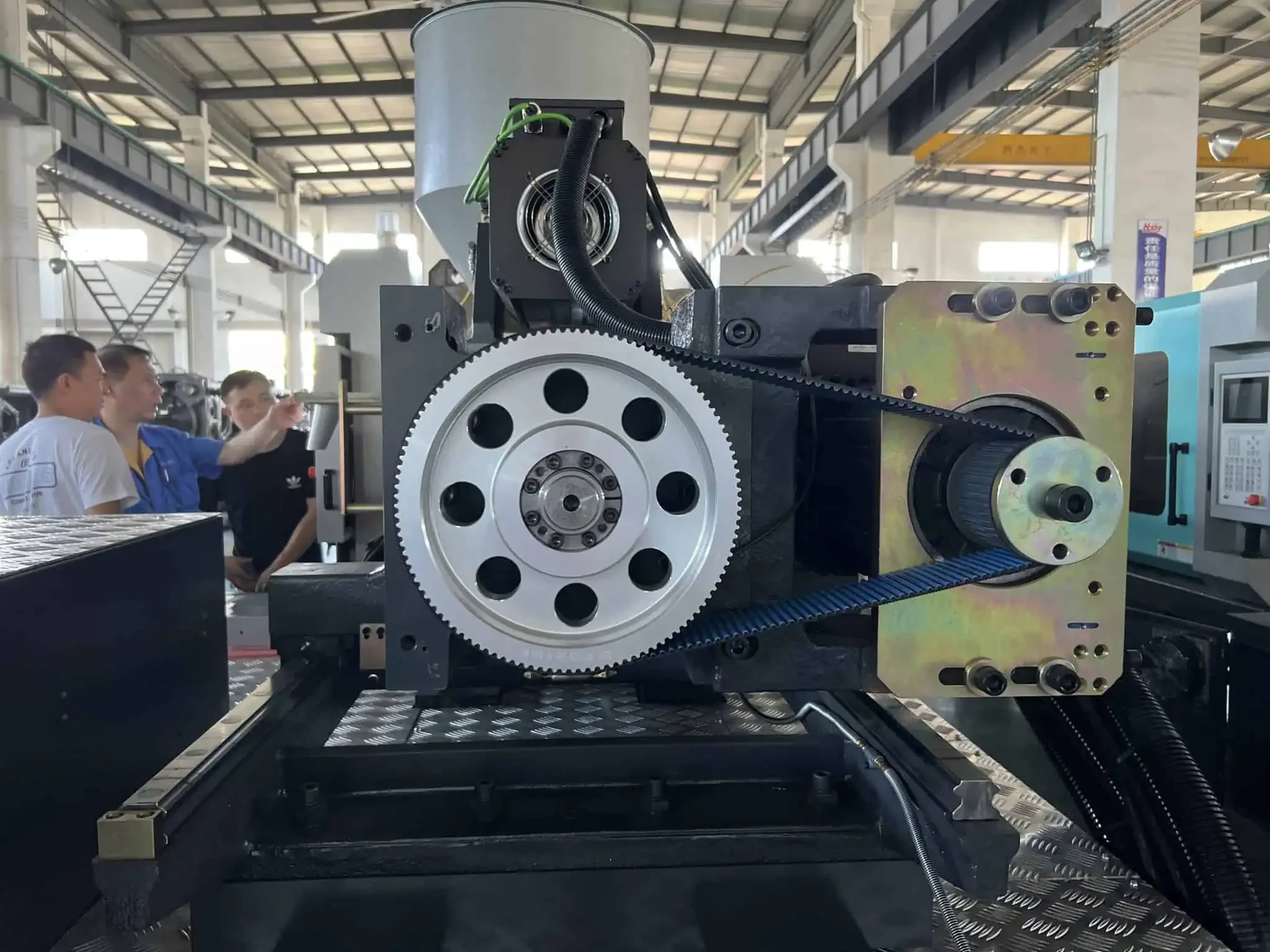

узел впрыска
Узел впрыска гибридного термопластавтомата оснащен прямым сервоприводом, который одновременно отвечает за дозирование материала и впрыск. Прецизионная шарико-винтовая передача (ШВП) от ведущих мировых производителей в паре со специализированным упорным подшипником обеспечивают высокую точность позиционирования и энергоэффективность. Датчик давления впрыска отличается повышенной помехозащищенностью и высоким разрешением, гарантируя стабильность цикла. Шнек выполнен из цельного высокопрочного сплава, что придает ему исключительную твердость, стойкость к коррозии и увеличенный ресурс работы. Встроенная автоматическая система смазки использует высокоэффективную водостойкую смазку для ШВП, минимизируя износ. Применение полимерных подшипников и подшипников синхронного шкива в сочетании с высокой нагрузочной способностью узла существенно продлевает общий срок службы оборудования.

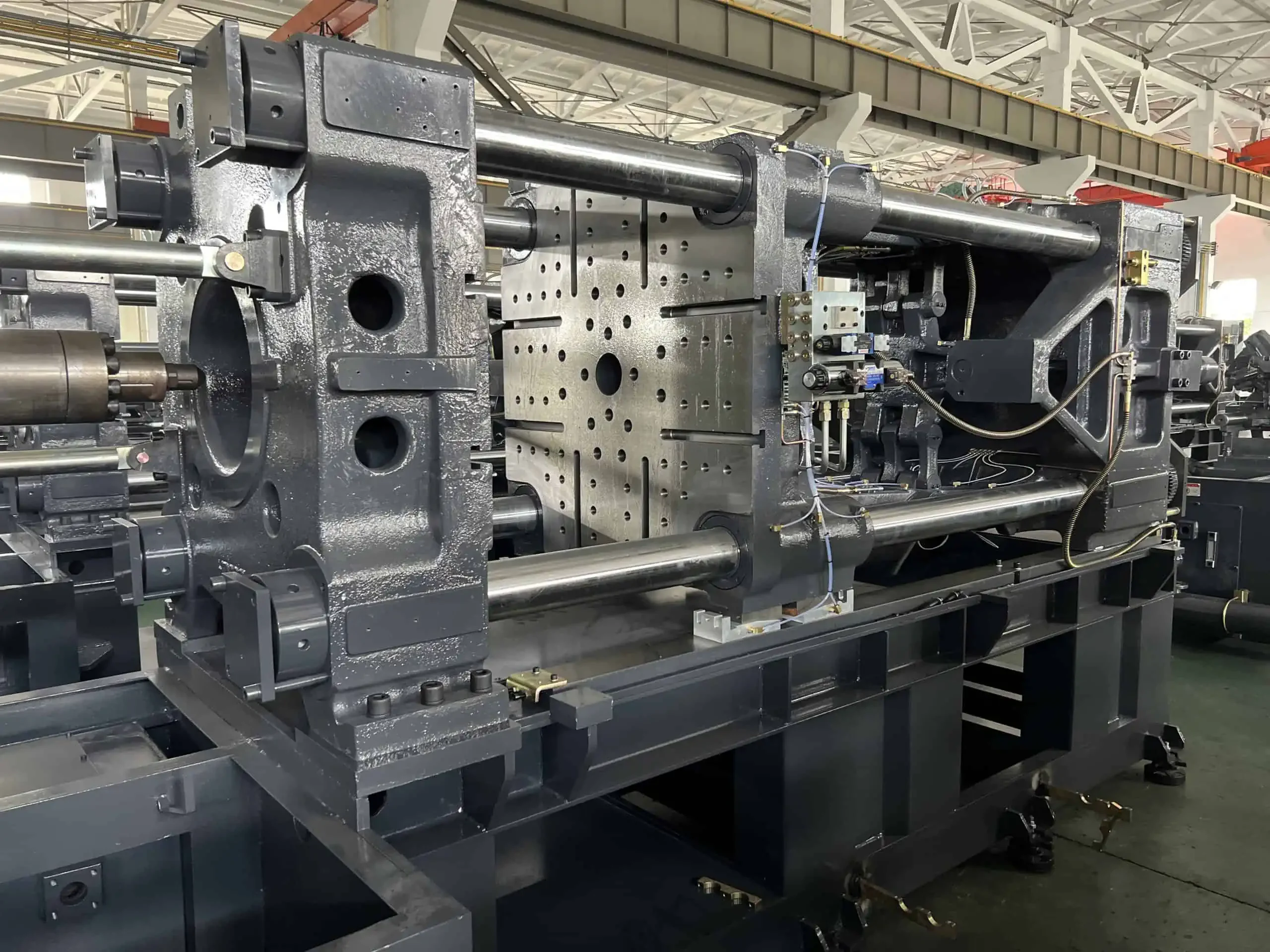

узел смыкания

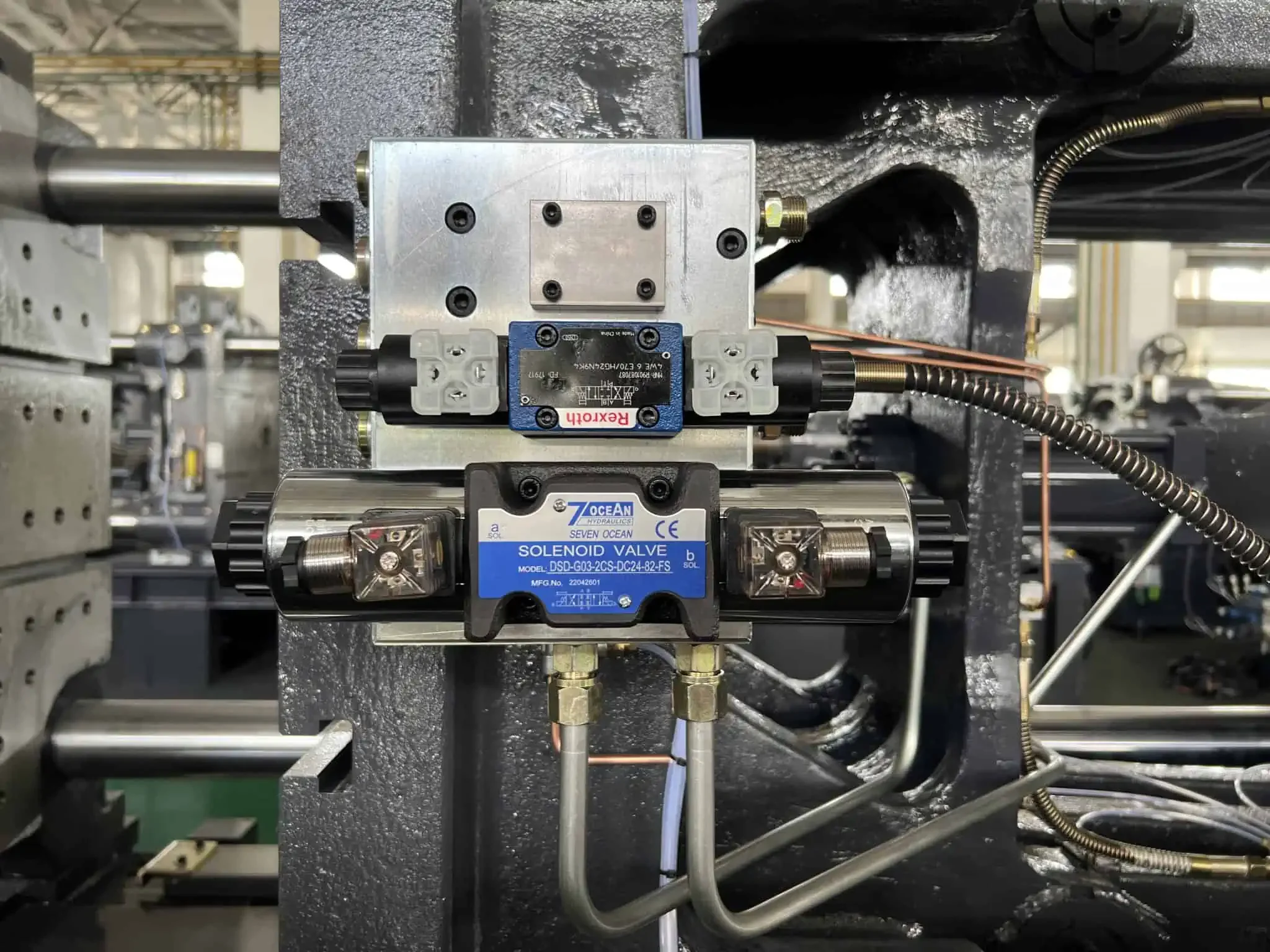

гидравлическая система
Гидравлические компоненты мирового класса обеспечивают бесперебойную и надежную работу системы с повышенной эффективностью и сниженным тепловыделением. Модульная конструкция и полузамкнутая система снижают риск поломок.

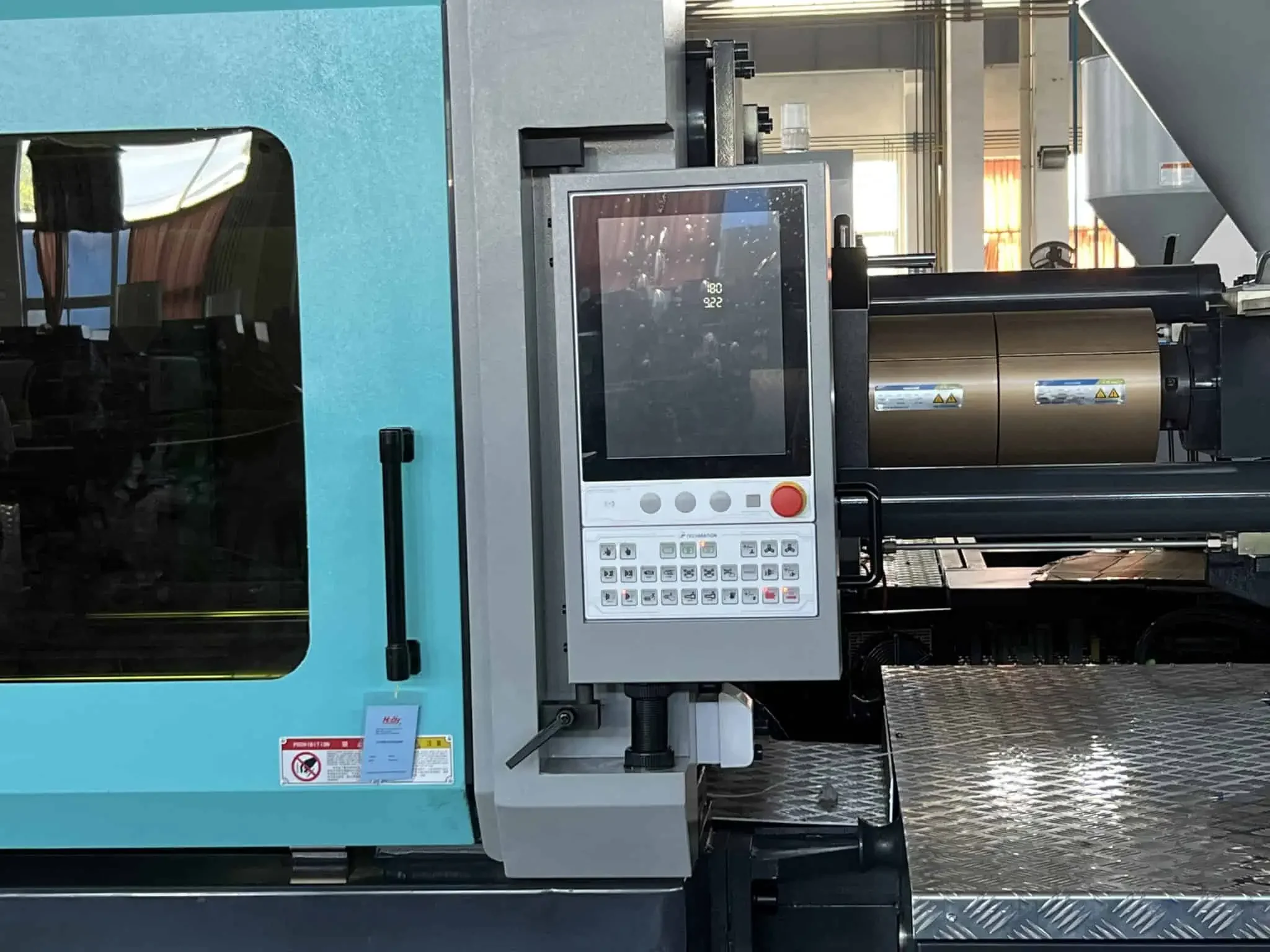

система управления
Новейший контроллер термопластавтомата имеет простой в использовании интерфейс, быстро реагирует на команды и оснащен ЖК-дисплеем с восьмиуровневой градацией серого, что повышает информативность и эффективность управления процесса литья под давлением.
Быстрое реагирование, высокая эффективность производства; высокая точность повторения, экономия сырья.

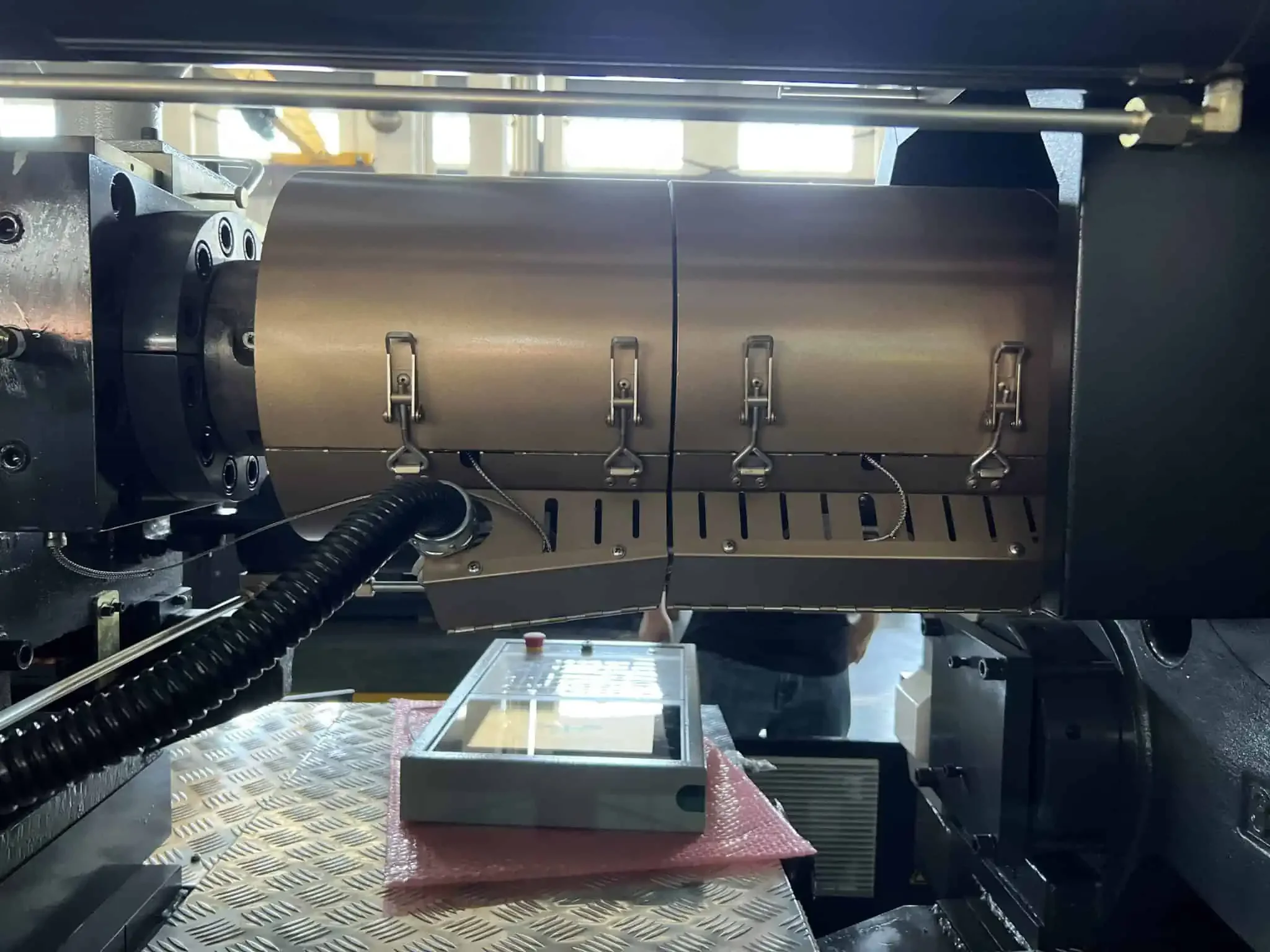

Шнек и цилиндр
|
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ HD130DY |
||||
|
Наименование |
Ед. изм. |
Значение |
||
|
Узел впрыска |
||||
|
Тип шнека |
- |
A |
B |
|
|
Диаметр шнека |
мм |
32 |
36 |
|
|
Отношение L/D (длина/диаметр) |
мм |
21 |
20,5 |
|
|
Объем впрыска |
см3 |
128 |
162 |
|
|
Масса впрыска |
г |
114 |
147 |
|
|
Пластикационная способность (ПС) |
г/с |
16 |
22 |
|
|
Скорость вращения шнека |
об/мин |
400 |
||
|
Динамические параметры узла впрыска |
||||
|
Блок впрыска |
- |
330 |
||
|
Скорость впрыска |
мм/с |
200 |
||
|
Интенсивность впрыска |
г/с |
146 |
185 |
|
|
Давление впрыска |
МПа |
250 |
203 |
|
|
Давление выдержки |
МПа |
200 |
160 |
|
|
Блок впрыска |
- |
330h |
||
|
Скорость впрыска |
мм/с |
350 |
||
|
Интенсивность впрыска |
г/с |
256 |
324 |
|
|
Давление впрыска |
МПа |
250 |
203 |
|
|
Давление выдержки |
МПа |
200 |
160 |
|
|
Узел смыкания |
||||
|
Усилие смыкания |
кН |
1300 |
||
|
Ход открытия |
мм |
380 |
||
|
Расстояние между колоннами |
мм |
420х420 |
||
|
Размеры пресс-формы (мин-макс) |
мм |
150-450 |
||
|
Ход выталкивателя |
мм |
130 |
||
|
Усилие выталкивателя |
кН |
45 |
||
|
Основные |
||||
|
Мощность двигателя |
кВт |
49 |
||
|
Габариты (ДхШхВ) |
мм |
4800х1200х1950 |
||
|
Вес |
тн |
3,8 |
||
|
Диаметр центрирующего кольца пресс-формы |
мм |
100 |
||
|
КОМПЛЕКТАЦИЯ СТАНКА HD130DY: |
|
Магнитный улавливатель бункера |
|
Линейные направляющие узла смыкания |
|
Встроеное управление сетью периферийного оборудования Ethernet |
|
Воздушный фильтр |
|
2 клапана пневмосдува подвижной плиты |
|
2 клапана пневмосдува неподвижной плиты |
|
Разъем для подключения дозатора красителя |
|
Ротаметры 24 канала |
|
Термоизоляция материального цилиндра |
|
2 канала клапанов формы |
|
2 канала гидрознаков на подвижной плите |
|
2 канала гидрознаков на неподвижной плите |
|
Шнек повышенной износостойкости В (тип Н) биметаллический цилиндр |
