Токарно-фрезерный станок с ЧПУ CY-K65Hm/1050
CY-K65Hm/1050 — горизонтальный токарно-фрезерный станок производства Yunnan CY Group, предназначенный для комплексной обработки средних и крупных деталей типа тел вращения.

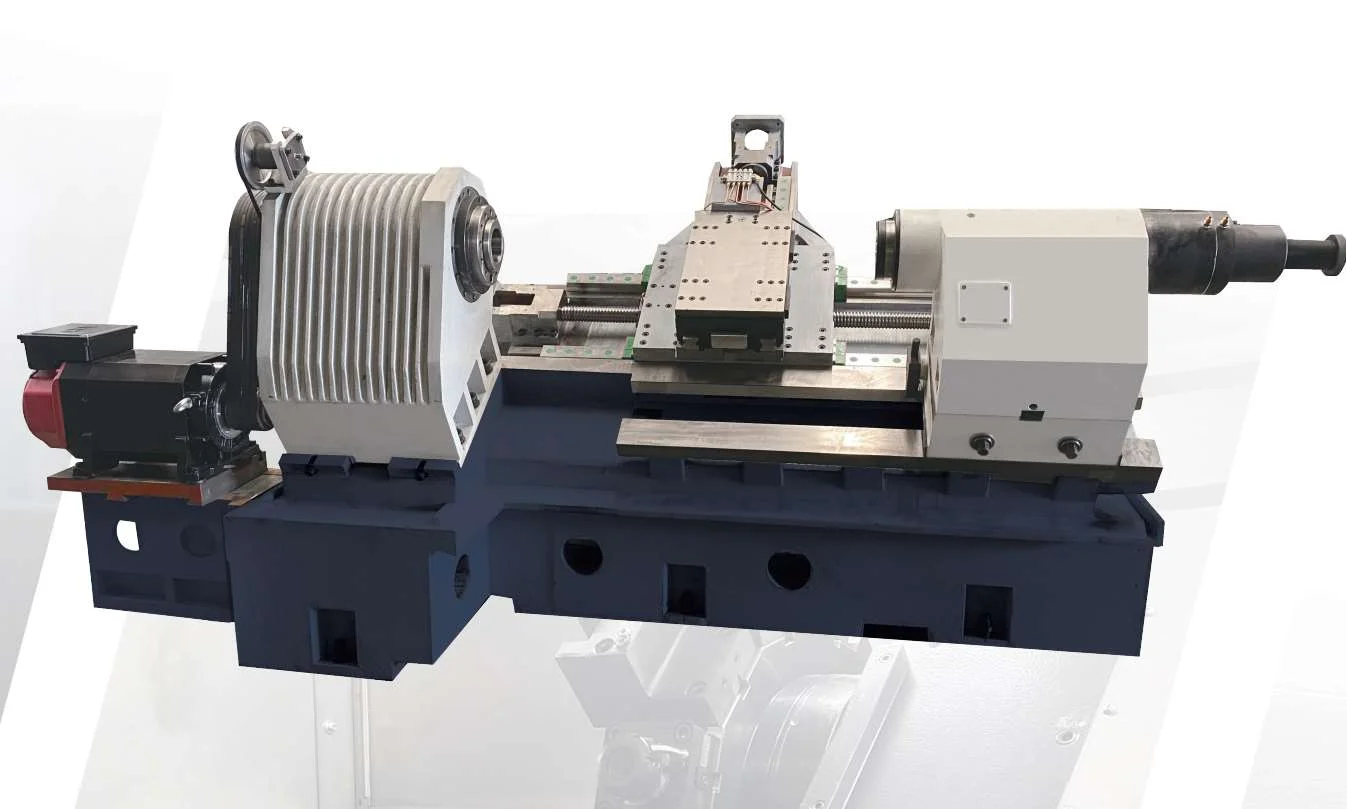

Станок сочетает наклонную станину 30°, шпиндель A2-11 мощностью 22/30 кВт, управляемую ось C и 12-позиционную приводную револьверную головку BMT65.
Исполнение /1050 имеет расстояние между центрами 1050 мм и максимальную длину обработки 1000 мм. Максимальный диаметр обработки дисковых деталей достигает Ø540 мм, валов — Ø400 мм.
Точение и фрезерование за один установ
CY-K65Hm/1050 относится к токарно-фрезерным станкам. Штатная ось C позволяет управлять угловым положением заготовки, а приводная револьверная головка позволяет выполнять дополнительные сверлильные и фрезерные операции непосредственно на токарном станке.
Ось C
Управляемое позиционирование шпинделя используется при сверлении, фрезеровании и обработке элементов, расположенных по окружности детали.
BMT65 на 12 позиций
Горизонтальная приводная револьверная головка объединяет токарные и вращающиеся инструменты в одной инструментальной системе.
Приводной инструмент ER40
Производитель указывает инструмент до Ø26 мм и частоту вращения приводных блоков до 4000 об/мин.
Шпиндель A2-11
Отверстие шпинделя Ø110 мм позволяет пропускать прутковую заготовку диаметром до Ø90 мм.
Для каких деталей подходит CY-K65Hm/1050
Валы
Обработка валовых деталей диаметром до Ø400 мм и длиной до 1000 мм с поддержкой задней бабкой.
Фланцы и ступицы
Максимальный диаметр обработки дисковой детали составляет Ø540 мм. Возможно совмещать точение со сверлильно-фрезерными операциями.
Муфты и втулки
Подходит для наружного и внутреннего точения, растачивания, обработки торцов, канавок и дополнительных элементов.
Комплексные детали
C-ось и приводной инструмент позволяют уменьшить число переустановок и операций на отдельных станках.
Технические характеристики CY-K65Hm/1050
| Максимальный диаметр над станиной | Ø650 мм |
|---|---|
| Максимальный диаметр над суппортом | Ø500 мм |
| Макс. диаметр обработки, диск / вал | Ø540 / Ø400 мм |
| Расстояние между центрами | 1050 мм |
| Максимальная длина обработки | 1000 мм |
| Конец шпинделя | A2-11 |
| Отверстие шпинделя | Ø110 мм |
| Конус отверстия шпинделя | Ø120, 1:20 |
| Максимальный диаметр прутка | Ø90 мм |
| Патрон | 12", гидравлический полый трёхкулачковый |
| Частота вращения шпинделя | 100–1200 об/мин |
| Мощность шпиндельного двигателя | 22 / 30 кВт |
| Наклон станины | 30° |
| Направляющие | Направляющие скольжения |
| Перемещение X | 360 мм |
| Перемещение Y | Нет |
| Перемещение Z | 1000 мм |
| Быстрые перемещения X / Z | 10 / 12 м/мин |
| Ось C | Есть, стандартная комплектация |
| Револьверная головка | BMT65-12T-ER40, приводная, 12 позиций |
| Размер токарной державки | 32 × 32 мм |
| Диаметр расточной оправки | Ø50 мм |
| Приводной инструмент | ER40 / до Ø26 мм / до 4000 об/мин |
| Диаметр пиноли задней бабки | Ø150 мм |
| Ход пиноли | 150 мм |
| Конус пиноли | MT5 |
| Габариты Д × Ш × В | 4306 × 2175 × 2112 мм |
| Масса нетто с ручным стружкосборником | 6700 кг |
| Масса нетто с автоматическим стружкоудалением | 7000 кг |
Почему исполнение /1050
CY-K65Hm/1050 имеет ту же шпиндельную группу, рабочий диаметр и инструментальную систему, что и более длинный CY-K65Hm/1550, но рассчитан на детали длиной до 1000 мм.
Если детали укладываются в этот диапазон, более короткое исполнение позволяет не занимать производственную площадь станком с избыточным ходом Z. Длина CY-K65Hm/1050 составляет 4306 мм против 4806 мм у исполнения /1550.
CY-K65Hm/1050 и CY-K65Hm/1550
| Параметр | CY-K65Hm/1050 | CY-K65Hm/1550 |
|---|---|---|
| Расстояние между центрами | 1050 мм | 1550 мм |
| Максимальная длина обработки | 1000 мм | 1500 мм |
| Ход Z | 1000 мм | 1500 мм |
| Макс. диаметр обработки | Ø540 / Ø400 мм | Ø540 / Ø400 мм |
| Шпиндель | A2-11, Ø110 мм | A2-11, Ø110 мм |
| Мощность | 22 / 30 кВт | 22 / 30 кВт |
| Габаритная длина станка | 4306 мм | 4806 мм |
| Масса нетто* | 6700 кг | 7300 кг |
Если максимальная длина деталей не превышает 1000 мм, исполнение /1050 выглядит рациональнее. Версию /1550 имеет смысл выбирать, когда требуется дополнительный запас рабочей длины.
Подбор станка под технологию
Для корректного подбора CY-K65Hm/1050 важно учитывать массу и геометрию заготовки, требуемый способ закрепления, необходимость поддержки задней бабкой, режимы резания и перечень операций приводным инструментом.
Отправьте специалистам ИНКОР чертёж детали, материал, размеры и массу заготовки, тип заготовки и программу выпуска. Мы проверим рабочую зону и поможем определить необходимую комплектацию оборудования.
