- Компактные габариты и масса для высокой точности
- Высокооборотный шпиндель (10000 об/мин) для чистовой обработки
- Автоматическое вычисление траектории для идеальной геометрии фрез
- Экономичная мощность (15 кВА) и стоимость эксплуатации

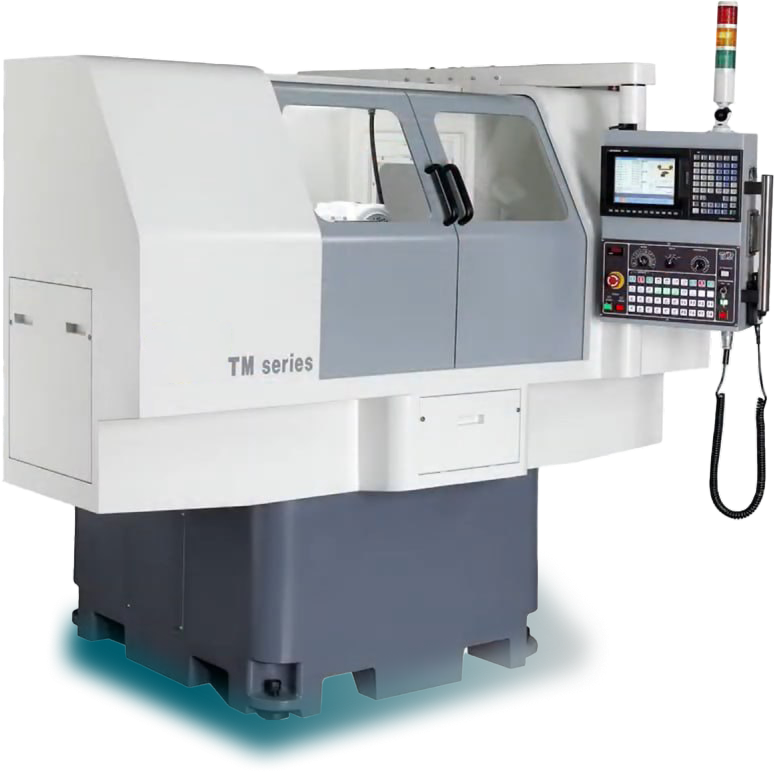

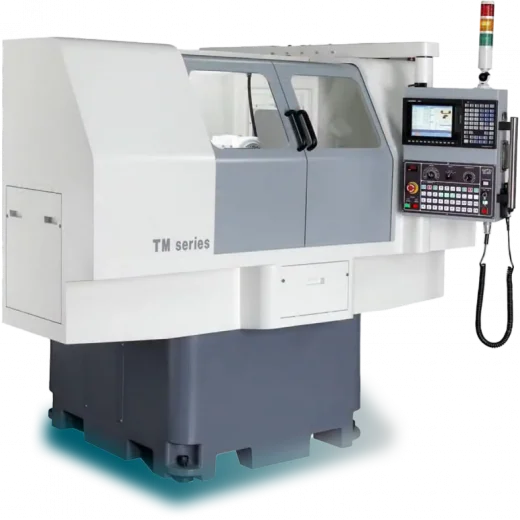

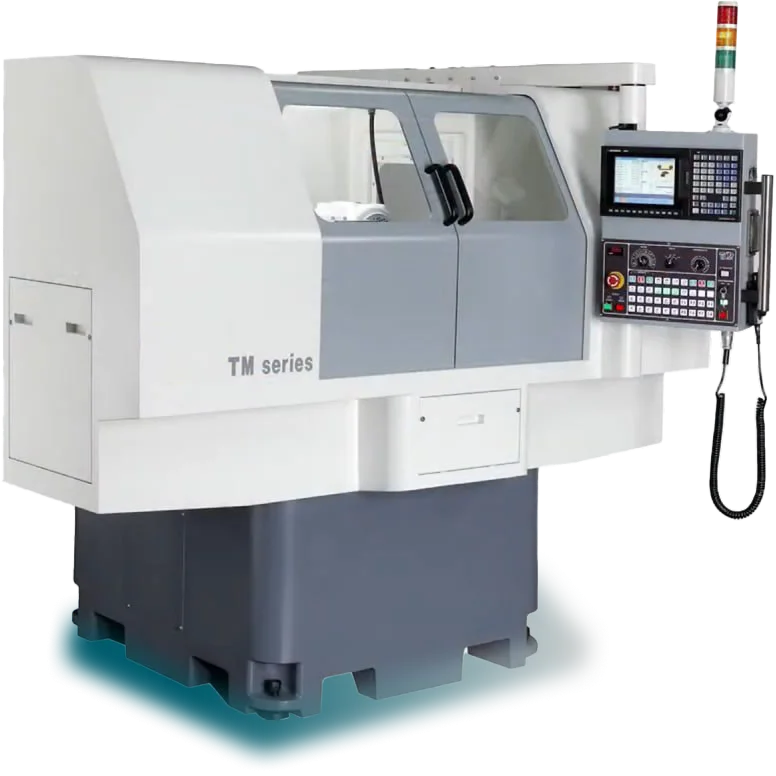

Заточной станок TM-4H предназначен для высокоточной обработки червячных фрез с прямой канавкой. Благодаря комбинации из трех линейных и одной поворотной оси он обеспечивает сложные движения для идеального восстановления геометрии инструмента.
Конструкция станка отличается повышенной жесткостью и устойчивостью, что гарантирует стабильность процесса и исключает вибрации. Это позволяет достигать высочайшей эффективности и точности заточки класса AA.
Оснащен контроллером Mitsubishi и высокоточными японскими направляющими. Управление интуитивно благодаря собственному HMI (Human-Machine Interface) от производителя с графическим интерфейсом и подсказками.
Для заточки червячных фрез система ЧПУ автоматически рассчитывает траекторию движения круга на основе введённых геометрических углов инструмента и параметров шлифования. Это исключает ошибки оператора и гарантирует высшую точность.
■ Оси X, Y, Z и A управляются сервоприводами для высокой точности позиционирования.
■ Ось Х: поперечное перемещение рабочего инструмента.
■ Ось Y: поперечное перемещение шлифовальной бабки.
■ Ось Z: вертикальное перемещение шлифовальной бабки.
■ Ось A: сервопривод для индексации и подачи. Автоматизирует выравнивание зубьев, исключая ошибки ручной настройки.
■ Тип шпинделя: ВВТ-30.
■ Максимальный диаметр шлифовального круга: Ø150 мм.
■ Возможность установки алмазных и CBN-кругов для эффективной работы с любыми материалами фрез.
■ Встроенный зажимной патрон для надёжного крепления оправки червячной фрезы в процессе заточки.
Спец. оправка для червячных фрез (опция)
Изготавливается индивидуально по требованиям заказчика. Доступны любые размеры зажимных элементов.
Шлифовальная головка (ось А)
▪ Шпиндель приводится в движение серводвигателем, что обеспечивает точность установки положения фрезы.
▪ Используются прецизионные радиально-упорные шарикоподшипники, устойчивые к осевым и радиальным нагрузкам.
Задняя бабка
▪ Перемещение пиноли задней бабки осуществляется вручную.
▪ Установка оправки фрезы осуществляется с помощью поворотной ручки.
Система ЧПУ Mitsublshi М80
Диалоговое программирование – это интуитивный интерфейс системы ЧПУ, который позволяет оператору быстро создавать и корректировать управляющие программы с помощью пошаговых подсказок прямо у станка, без необходимости углублённого знания кодов. Это, в свою очередь, сокращает время настройки и снижает риск ошибок.
Настройка параметров инструмента в соответствии с чертежами.
Позволяет гибко настраивать все ключевые параметры шлифования: скорость вращения шпинделя и заготовки, подачу, а также продолжительность и интенсивность обработки.
Почему стоит заказать заточной станок в «Инкор»?
■ Технологическая настройка: отрабатываем технологию на заводе-производителе, гарантируя максимальную эффективность оборудования.
■ Сотрудничество с производителем: оперативно решаем все вопросы, обеспечивая бесперебойный процесс поставок.
■ Модернизация оборудования: адаптируем станки в соответствии с конкретными требованиями, например, увеличим рабочую зону для обработки деталей большей длины.
■ Тестирование оборудования: предлагаем возможность изготовления тестовой детали для проверки работоспособности и точности станка, гарантируя его соответствие вашим запросам.
■ Демонстрация оборудования: показ станка на предприятии другого клиента, что позволяет оценить его производительность в реальных условиях.
■ Специализированное сопровождение: отдельные специалисты по заточному направлению реализуют сложные проекты и обеспечивают долгосрочное сопровождение.
|
Наименование |
Ед. изм. |
Значение |
|
|
Перемещение по осям |
Ось X |
мм |
250 |
|
Ось Y |
мм |
200 |
|
|
Ось Z |
мм |
170 |
|
|
Ось A (червячная передача) |
град |
360 |
|
|
Расстояние между центром и столом |
мм |
108 |
|
|
Расстояние между центрами |
мм |
300 |
|
|
Скорость быстрых перемещений X/Y/Z |
м/мин |
6 |
|
|
Быстрое перемещение по оси А |
об/мин |
100 |
|
|
Линейная дискретность перемещений |
мм |
0.001 |
|
|
Угловая дискретность перемещений |
мм |
0.001 |
|
|
Максимальный обрабатываемый диаметр |
мм |
130 |
|
|
Максимальная длина заготовки |
мм |
150 |
|
|
Шлифовальный шпиндель |
Диаметр шлифовального круга |
мм |
Ø150 |
|
Конус шпинделя |
– |
BBT-30 |
|
|
Мощность шпинделя (ремённый привод) |
кВт |
2.25 |
|
|
Скорость вращения шпинделя |
об/мин |
10000 |
|
|
Конус шпинделя |
– |
ВТ-40 |
|
|
Бабка изделия |
Скорость вращения шпинделя (ось А) |
об/мин |
100 |
|
Тип крепления |
– |
Пневматический |
|
|
Ход пиноли |
мм |
20 |
|
|
Задняя бабка |
Конус пиноли |
– |
МТ2 |
|
Контроллер |
– |
Mitsublshi М80 |
|
|
Прочее |
Двигатель осей X/Y/Z |
кВт |
1 |
|
Двигатель оси А |
кВт |
0,4 |
|
|
Общая мощность |
кВА |
15 |
|
|
Габариты станка (ДxШxВ) |
мм |
2395x1875x2273 |
|
|
Масса станка |
кг |
2200 |
|
-
Система ЧПУ Mitsublshi М80
-
Кабинетная защита рабочей зоны
-
Зажимы и держатели зажимов
-
Бабка изделия (Ось А)
-
Фланец шлифовального круга
-
Задняя бабка
-
Автоматическая система смазки
-
Освещение рабочей зоны
-
Комплект инструмента для монтажа станка
-
Выравнивающие болты и опоры
-
Техническая документация на русском языке
