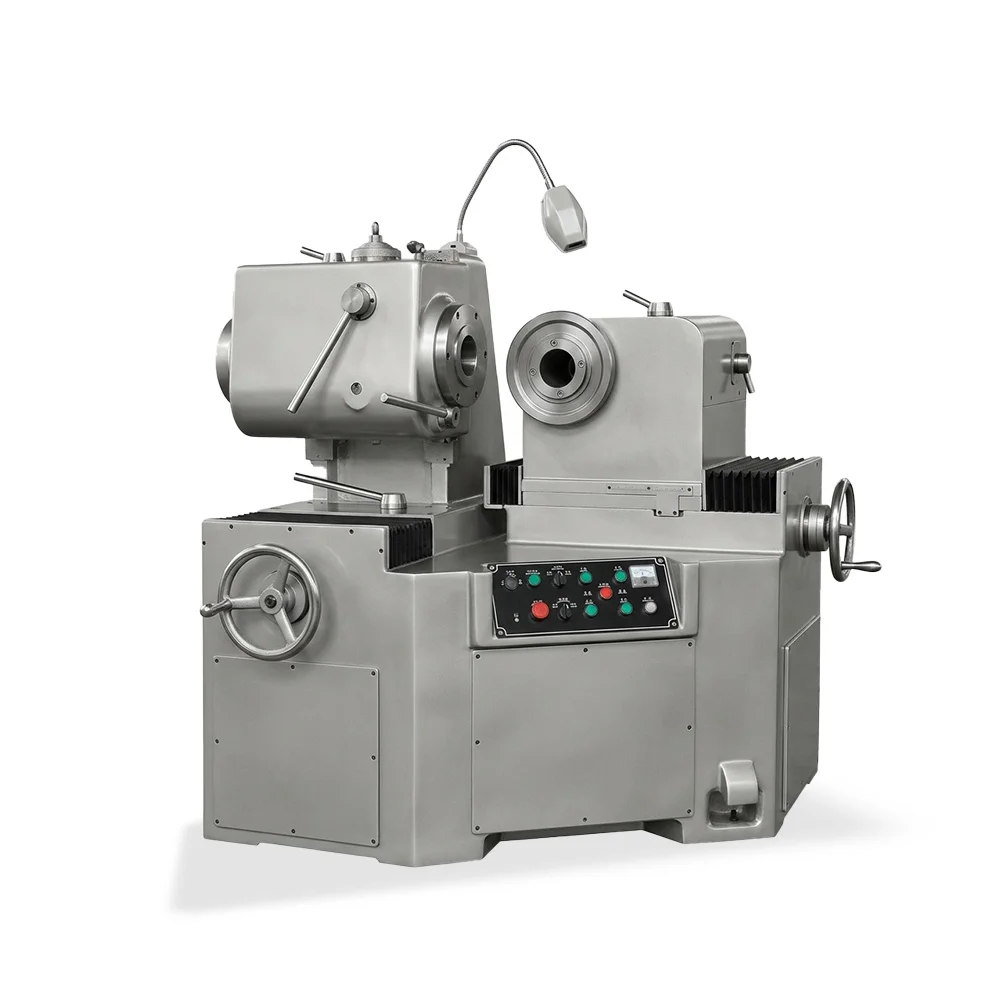

Контрольно-обкатный станок ZT500 – полуавтоматический контроль качества конических пар среднего размера
ZT500 – полуавтоматический контрольно-обкатный станок из серии ZT, предназначенный для контроля качества прямозубых, спирально-конических и гипоидных зубчатых пар методом обкатки. Модель рассчитана на детали диаметром до 500 мм. Станок позволяет определять пятно контакта, уровень шума, боковой зазор, монтажное расстояние и биение. Результаты измерений могут использоваться как координатные данные для настройки зуборезных станков. Оснащён гидравлическим зажимом, что упрощает и ускоряет процесс установки деталей. Угол между осями шпинделей фиксированный – 90°.
Ключевые преимущества
- Максимальный диаметр контролируемой шестерни 500 мм – для средних и крупных конических пар.
- Гидравлический зажим – быстрое и надёжное крепление деталей.
- Две фиксированные частоты вращения (720 или 1440 об/мин) – выбор под конкретную передачу.
- Мощность главного привода 3–4,5 кВт – достаточная для нагружения.
- Простота эксплуатации – полуавтоматический режим без необходимости в ЧПУ.
Технические характеристики ZT500
| Параметр | Ед. изм. | Значение |
|---|---|---|
| Максимальный диаметр контролируемой шестерни | мм | 500 |
| Угол между осями шпинделей | град | 90° |
| Частота вращения ведущего шпинделя | об/мин | 720 или 1440 |
| Мощность главного привода | кВт | 3–4,5 |
| Диаметр отверстия шпинделей (большой конец) | мм | 100 |
| Конус шпинделей | – | 1:20 |
| Система ЧПУ | – | нет (полуавтомат) |
| Масса станка | кг | 3000 |
| Габариты (Д×Ш×В) | мм | 1560×1422×1690 |
Область применения
- Контроль качества спирально-конических и гипоидных пар для редукторов, ведущих мостов.
- Определение пятна контакта, шума, зазора, монтажного расстояния и биения.
- Настройка зуборезных станков по результатам измерений.
Конструктивные особенности
- Гидравлический зажим – быстрое и надёжное крепление деталей.
- Полуавтоматическое управление – удобство и скорость работы.
- Две фиксированные скорости шпинделя – адаптация под разные передачи.
- Массивная станина для устойчивости и точности измерений.
ZT500 – надёжный полуавтоматический станок для серийного контроля конических пар среднего размера с гидравлическим зажимом.
Для уточнения комплектации, точной стоимости и сроков поставки в Москве оставляйте заявку на сайте или звоните по телефону.
| Параметр | Ед. изм. | Значение |
|---|---|---|
| Максимальный диаметр контролируемой шестерни | мм | 500 |
| Угол между осями шпинделей | град | 90° |
| Частота вращения ведущего шпинделя | об/мин | 720 или 1440 |
| Мощность главного привода | кВт | 3–4,5 |
| Диаметр отверстия шпинделей (большой конец) | мм | 100 |
| Конус шпинделей | – | 1:20 |
| Система ЧПУ | – | нет (полуавтомат) |
| Масса станка | кг | 3000 |
| Габариты (Д×Ш×В) | мм | 1560×1422×1690 |
|
СТАНДАРТНАЯ КОМПЛЕКТАЦИЯ: |
|
Система ЧПУ |
