Технические характеристики
Диаметр обработки
6000
Модуль обработки
30
Макс. ширина зубчатого венца
1600
Скорость вращения шпинделя фрезы (об/мин)
20 - 200
Осевое смещение фрезы
450
Угол наклона фрезерного суппорта
±45
Максимальный размер инструмента
Ø450*700
Общая мощность (КВт)
150
Диаметр стола
3500
Максимальная нагрузка на стол
120000
Вес
100000
Товар доступен для заказа
Специалисты компании с радостью ответят на ваши вопросы и произведут расчет стоимости услуг и подготовят индивидуальное коммерческое предложение.
Чат со специалистом в открытой линии

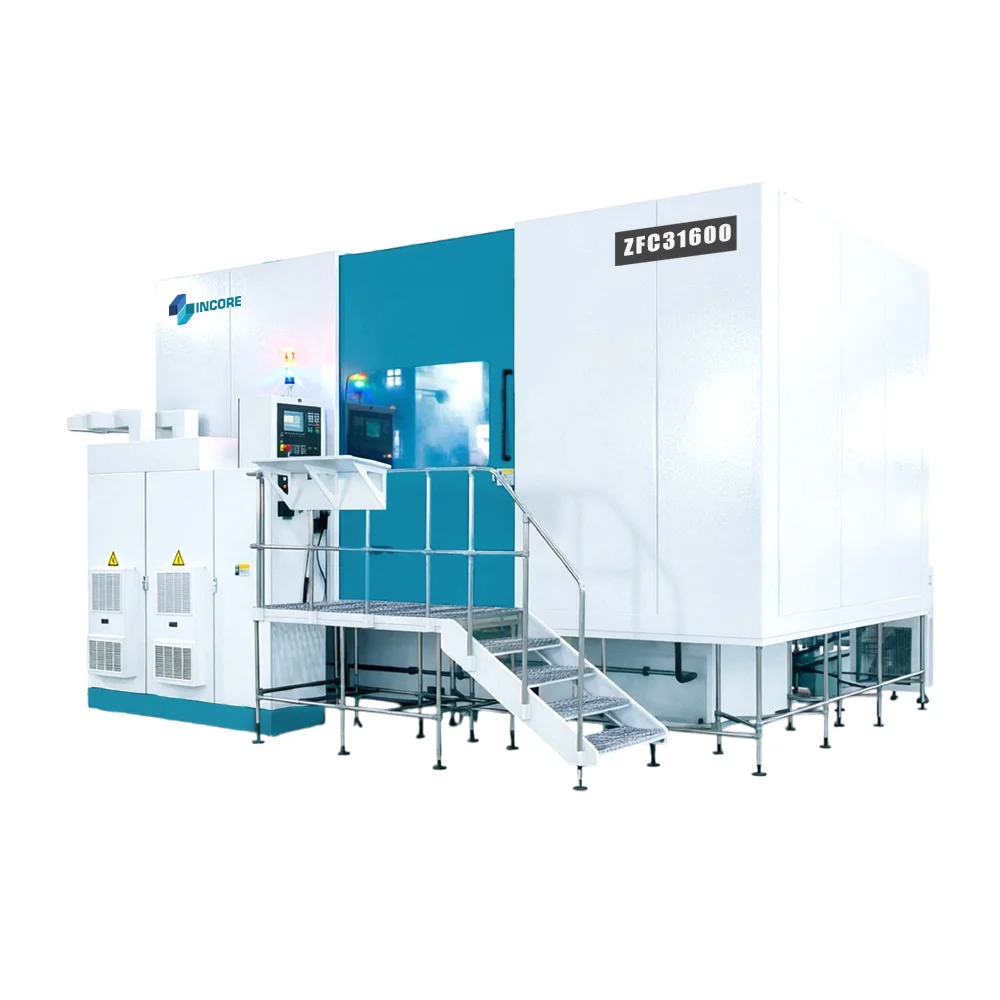

Зубофрезерный станок ZFC31600 – флагман серии: Ø до 6000 мм, нагрузка 120 тонн
ZFC31600 – вершина линейки вертикальных зубофрезерных станков ZFC. Обрабатывает заготовки диаметром до 6000 мм с модулем до 30 и массой до 120 тонн! Станок оснащён столом диаметром 3500 мм, мощностью 150 кВт и весит 100 тонн. Применяется в атомной энергетике, тяжёлом судостроении и производстве уникальных редукторов.
Ключевые преимущества
- Максимальный диаметр 6000 мм – для самых крупных зубчатых колёс в мире.
- Нагрузка на стол 120 000 кг – обработка гигантских деталей.
- Мощность 150 кВт – беспрецедентный запас резания.
- Полный функционал ЧПУ Siemens 840D sl с 6 осями.
Технические характеристики
| Параметр | Ед. изм. | Значение |
|---|---|---|
| Макс. диаметр заготовки | мм | 6000 |
| Макс. модуль | мм | 30 |
| Макс. ширина венца | мм | 1600 |
| Угол наклона суппорта | град | ±45 |
| Скорость фрезы | об/мин | 20–200 |
| Макс. размер инструмента | мм | Ø450×700 |
| Осевое смещение | мм | 450 |
| Диаметр стола | мм | 3500 |
| Нагрузка на стол | кг | 120000 |
| Общая мощность | кВт | 150 |
| Вес станка | кг | 100000 |
Область применения
- Атомная энергетика (турбины, генераторы).
- Судостроение (гребные валы, редукторы).
- Горная промышленность (гигантские экскаваторы).
- Уникальные проекты тяжёлого машиностроения.
Конструктивные особенности
- Усиленная станина и колонна для работы с 120-тонными заготовками.
- Прецизионный поворотный стол большого диаметра.
- Интегрированная система стружкоудаления и охлаждения.
- Полная сервоподдержка всех осей.
ZFC31600 – решение для производств, где нет компромиссов по размеру и надёжности.
Для уточнения параметров комплектации, точной стоимости и сроков поставки оставляйте заявку на сайте или звоните по телефону.
| Наименование | Ед. изм. | Значение | |
|---|---|---|---|
| Основные параметры | Максимальный рабочий диаметр | мм | 6000 |
| Максимальный модуль обработки | мм | 30 | |
| Максимальная ширина зубчатого венца | мм | 1600 | |
| Минимальное число зубьев- | - | - | |
| Максимальный размер инструмента | мм | 450×700 | |
| Приводы и кинематика | Скорость вращения шпинделя фрезы | об/мин | 20 - 200 |
| Скорость вращения шпинделя заготовки | об/мин | - | |
| Осевое смещение фрезы | мм | 450 | |
| Угол наклона фрезерного суппорта | град. | 45 | |
| Система управления | Система ЧПУ | Siemens 840D sl | - |
| Общие данные | Общая мощность | кВт | 150 |
| Диаметр стола | мм | 3500 | |
| Макс нагрузка на стол |
т |
120 | |
| Вес |
т |
100 | |
