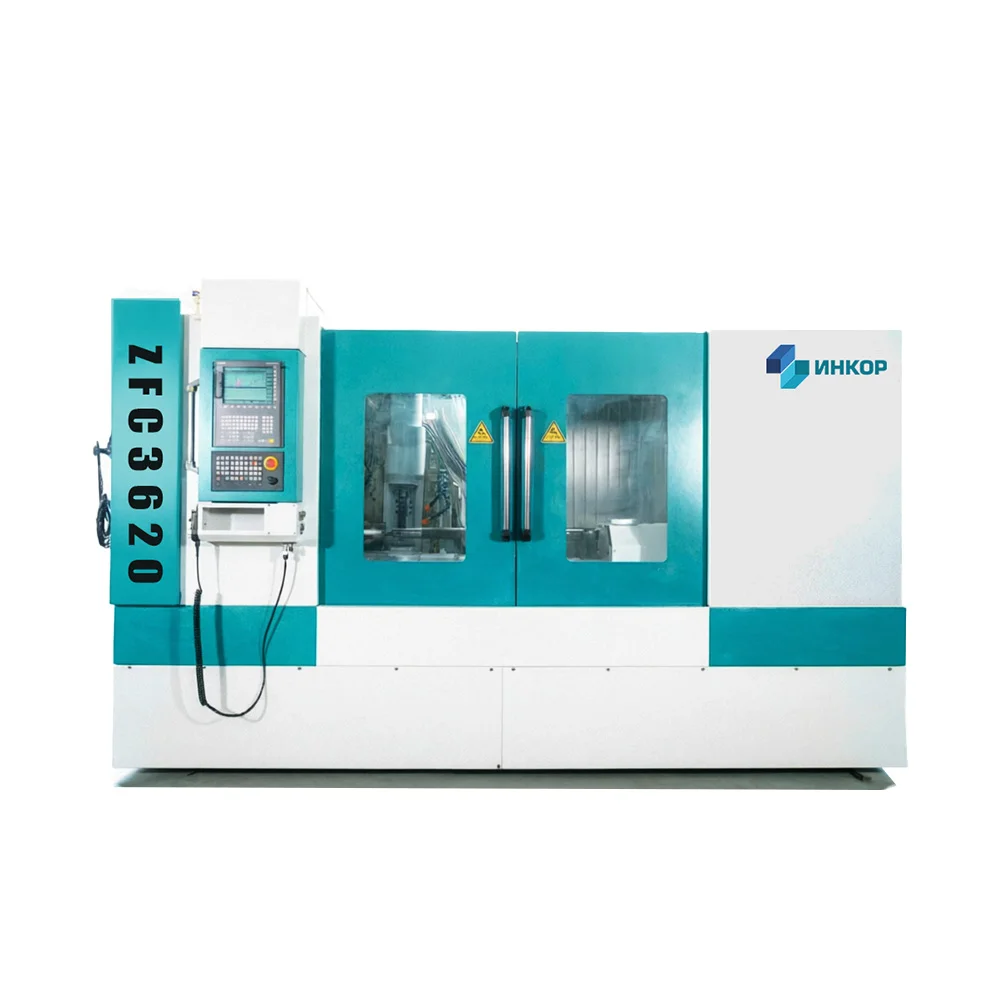

Зубофрезерный станок ZFC3620 (горизонтальный) – для шлицев и зубьев на валах длиной до 1200 мм
ZFC3620 – высокоточный горизонтальный зубофрезерный станок, специализированный для обработки шлицевых валов и длинномерных заготовок. Модель рассчитана на детали диаметром до 200 мм и длиной до 1200 мм, что делает её идеальным решением для производства валов редукторов, приводов и трансмиссий. Благодаря широкому диапазону скорости фрезы (20–1200 об/мин) станок эффективно работает как с быстрорежущими, так и с твердосплавными инструментами.
Ключевые преимущества
- Длина заготовки до 1200 мм – обработка длинных шлицевых валов за один установ.
- Максимальный диаметр 200 мм, модуль до 6 – востребованный размер для большинства промышленных валов.
- Горизонтальная компоновка – удобная загрузка и отличный отвод стружки по всей длине.
- Скорость шпинделя фрезы до 1200 об/мин – высокопроизводительное резание.
- Опциональные люнеты и задняя бабка – поддержка длинных заготовок.
Технические характеристики ZFC3620
| Параметр | Ед. изм. | Значение |
|---|---|---|
| Максимальный диаметр заготовки | мм | 200 |
| Максимальный модуль обработки | мм | 6 |
| Максимальная ширина зубчатого венца | мм | 1000 |
| Максимальная длина заготовки | мм | 1200 |
| Максимальный угол наклона суппорта | град | ±45 |
| Скорость вращения фрезы | об/мин | 20–1200 |
| Максимальная скорость заготовки | об/мин | 1–200 |
| Максимальный диаметр фрезы | мм | 140 |
| Осевое смещение фрезы | мм | 160 |
| Мощность шпинделя инструмента | кВт | 27,7 |
| Максимальная нагрузка на стол | кг | 300 |
| Общая мощность | кВт | 50 |
| Вес станка | кг | 12000 |
Область применения
- Нарезание шлицев (прямых, косых, эвольвентных) на валах.
- Изготовление прямозубых и косозубых колёс на длинных заготовках.
- Редукторостроение, автомобилестроение, станкостроение.
Станок ZFC3620 – оптимальное сочетание точности, производительности и компактности для цехов, работающих с валами длиной до 1200 мм.
Для уточнения комплектации (люнеты, система ЧПУ, автоматизация) и стоимости в Москве оставляйте заявку на сайте или звоните по телефону.
| Параметр | Ед. изм. | Значение |
|---|---|---|
| Максимальный диаметр заготовки | мм | 200 |
| Максимальный модуль обработки | мм | 6 |
| Максимальная ширина зубчатого венца | мм | 1000 |
| Максимальная длина заготовки | мм | 1200 |
| Максимальный угол наклона суппорта | град | ±45 |
| Скорость вращения фрезы | об/мин | 20–1200 |
| Максимальная скорость заготовки | об/мин | 1–200 |
| Максимальный диаметр фрезы | мм | 140 |
| Осевое смещение фрезы | мм | 160 |
| Мощность шпинделя инструмента | кВт | 27,7 |
| Максимальная нагрузка на стол | кг | 300 |
| Общая мощность | кВт | 50 |
| Вес станка | кг | 12000 |
