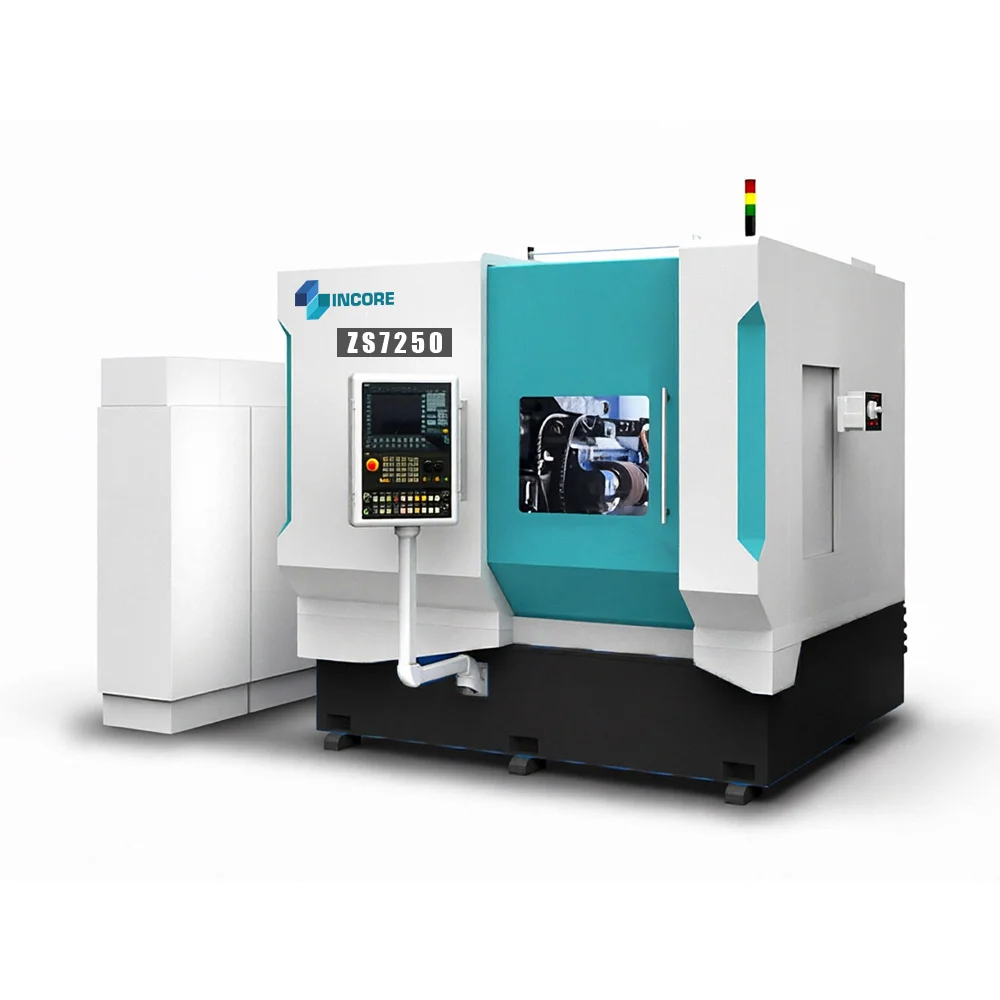

Зубошлифовальный станок ZS7250 – максимальный диаметр 500 мм для тяжёлых зубчатых колёс
ZS7250 – флагманская модель в линейке вертикальных зубошлифовальных станков для непрерывного обкатного шлифования червячным кругом. Модель обрабатывает заготовки диаметром от 30 до 500 мм с модулем от 1 до 8 и шириной венца до 300 мм. Максимальная масса детали – 150 кг. Станок оснащён мощностью 120 кВт, высокоскоростным шпинделем (до 100 м/с) и усиленной термостабилизированной конструкцией, обеспечивающей точность даже при длительной работе.
Ключевые преимущества
- Диаметр обработки до 500 мм – для крупногабаритных зубчатых колёс.
- Модуль 1–8, ширина венца 300 мм – широкие технологические возможности.
- Увеличенные ходы по осям (X=380, Y=280, Z=495 мм) – гибкость настройки.
- Мощность 120 кВт, вес 17 тонн – жёсткость и производительность.
- Собственное ПО на русском языке – простота программирования.
Технические характеристики ZS7250
| Параметр | Ед. изм. | Значение |
|---|---|---|
| Максимальный диаметр обработки | мм | 500 |
| Минимальный диаметр обработки | мм | 30 |
| Модуль | мм | 1–8 |
| Угол наклона суппорта | град | ±45 |
| Максимальная ширина зубчатого венца | мм | 300 |
| Максимальная масса заготовки | кг | 150 |
| Размеры шлифовального круга | мм | ⌀280×⌀115×200 |
| Ход по X | мм | 380 |
| Ход по Y | мм | 280 |
| Ход по Z | мм | 495 |
| Общая мощность станка | кВт | 120 |
| Вес станка | кг | 17000 |
Область применения
- Шлифование крупных зубчатых колёс для редукторов прокатных станов, экскаваторов.
- Обработка шестерён для ветрогенераторов и судовых передач.
- Производство высокоточных колёс для авиационных двигателей.
Конструктивные особенности
- Термосиметричная компоновка с охлаждением станины и шпинделей.
- Многозаходная правка и шлифование – максимальная эффективность.
- Прямой привод шпинделей – высокая динамика.
- Автоматическое центрирование по впадине и деление припуска.
- Быстросменные зажимные приспособления – сокращение переналадки.
- Отдельные гидравлическая система, масляный туманоотделитель и система охлаждения.
ZS7250 – максимальный размер и мощность в серии для самых ответственных задач шлифования крупных зубчатых колёс.
Для уточнения комплектации, точной стоимости и сроков поставки в Москве оставляйте заявку на сайте или звоните по телефону.
| Параметр | Ед. изм. | Значение |
|---|---|---|
| Максимальный диаметр обработки | мм | 500 |
| Минимальный диаметр обработки | мм | 30 |
| Модуль | мм | 1–8 |
| Угол наклона суппорта | град | ±45 |
| Максимальная ширина зубчатого венца | мм | 300 |
| Максимальная масса заготовки | кг | 150 |
| Размеры шлифовального круга | мм | ⌀280×⌀115×200 |
| Ход по X | мм | 380 |
| Ход по Y | мм | 280 |
| Ход по Z | мм | 495 |
| Общая мощность станка | кВт | 120 |
| Вес станка | кг | 17000 |
|
СТАНДАРТНАЯ КОМПЛЕКТАЦИЯ: |
|
Система ЧПУ |
