Оптический приемник со встроенным интерфейсом
Англия
- Проводим пусконаладочные работы
- Гарантия 12 месяцев
- Новое оборудование от производителя
- Свой склад в Перми

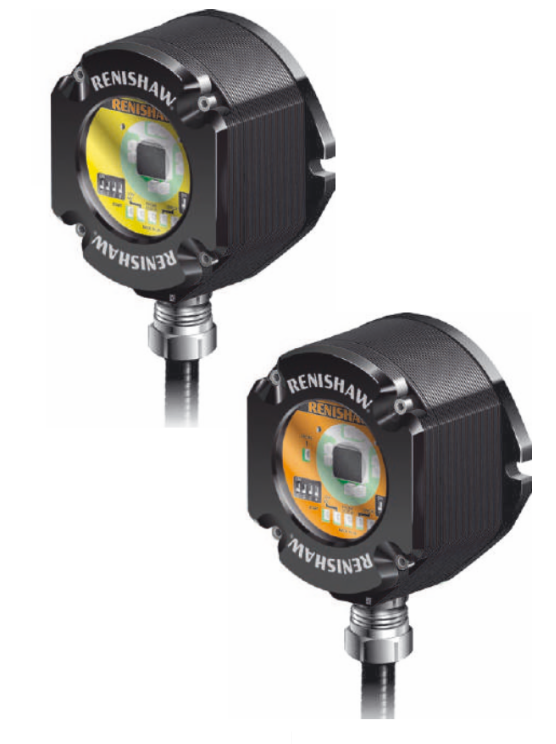

Renishaw OMI-2 и OMI-2T — оптические машинные интерфейсы, объединяющие в одном корпусе инфракрасный приемопередатчик и интерфейс для подключения измерительных датчиков Renishaw к системе ЧПУ станка.
Устройства принимают оптические сигналы от датчика, обрабатывают их и преобразуют в электрические выходные сигналы для ЧПУ. Системы применяются для автоматической привязки заготовки, контроля деталей и наладки инструмента на обрабатывающих центрах, токарных и многоцелевых станках.
OMI-2 и OMI-2T: основное различие
Renishaw OMI-2
Предназначен для работы с одним совместимым оптическим датчиком. Подходит для станков, где используется одна измерительная система.
Renishaw OMI-2T
Позволяет использовать до двух совместимых датчиков последовательно через один машинный интерфейс.
Как работает оптическая система
1. Команда на включение
Система ЧПУ через OMI-2 или OMI-2T инициирует включение совместимого оптического датчика.
2. Оптическая связь
Датчик и интерфейс обмениваются модулированными инфракрасными сигналами внутри рабочей зоны станка.
3. Срабатывание датчика
При касании щупа с деталью или инструментом датчик изменяет свое состояние и передает соответствующий сигнал интерфейсу.
4. Передача сигнала в ЧПУ
OMI преобразует полученный оптический сигнал в электрический выходной сигнал для системы управления станком.
Важно понимать, что OMI-2 не передает в стойку ЧПУ готовые числовые координаты или размеры. Координата определяется самой системой управления станка в момент получения сигнала срабатывания датчика.
Модулированная инфракрасная передача
OMI-2 и OMI-2T используют модулированную инфракрасную оптическую передачу. Такой режим позволяет снизить вероятность ложных срабатываний, вызванных внешними источниками света.
- устойчивая передача триггерных сигналов;
- снижение влияния оптических помех;
- отсутствие сигнального кабеля непосредственно к вращающемуся шпиндельному датчику;
- возможность автоматического включения и выключения совместимых датчиков;
- визуальная диагностика состояния измерительной системы.
Рабочая дальность до 6 метров
Для OMI-2 и OMI-2T Renishaw указывает рабочую дальность оптической связи до 6 м.
Реальная зона устойчивой связи зависит от модели датчика, взаимного положения передающих окон, угла установки интерфейса и геометрии рабочей зоны станка.
Совместимые датчики Renishaw
В актуальных спецификациях OMI-2 и OMI-2T указаны следующие совместимые датчики с модулированной оптической передачей:
| Применение | Совместимые модели |
|---|---|
| Измерение и привязка заготовки | OMP40-2, OMP40M, OMP60, OMP60M, OMP400, OMP600 |
| Измерение на токарных станках | OLP40 |
| Наладка инструмента | OTS |
OMI-2 — для одной измерительной системы
OMI-2 рассчитан на работу с одним оптическим датчиком. Такое решение подходит для большинства типовых задач на станках, где используется, например, только шпиндельный датчик для привязки и контроля деталей.
Это позволяет получить компактную систему без отдельного приемного модуля и интерфейсного блока: обе функции объединены в корпусе OMI-2.
OMI-2T — для двух датчиков
OMI-2T предназначен для последовательной работы двух совместимых оптических датчиков.
Типовая конфигурация:
- шпиндельный датчик OMP — для измерения и привязки детали;
- датчик OTS — для автоматической наладки инструмента.
OMI-2T позволяет обслуживать обе измерительные системы через один интерфейс и подключение к ЧПУ.
При этом речь идет именно о последовательном использовании: интерфейс выбирает активную измерительную систему в соответствии с командами управления станка.
Визуальная диагностика
На передней панели предусмотрены светодиодные индикаторы, позволяющие оператору и сервисному инженеру быстро оценить состояние измерительной системы.
| Индикация | Назначение |
|---|---|
| Start | состояние сигнала запуска датчика |
| Low battery | предупреждение о низком заряде батарей датчика |
| Probe status | состояние измерительного датчика |
| Error | индикация ошибки системы |
| Signal condition | оценка качества оптического сигнала |
| Active system | индикация активного датчика у OMI-2T |
Установка непосредственно на станке
OMI-2 и OMI-2T предназначены для размещения в рабочей зоне станка или на его ограждении таким образом, чтобы обеспечить требуемую диаграмму оптической связи.
Доступны:
- монтаж заподлицо;
- направленный монтаж на дополнительном регулируемом кронштейне.
Регулируемый кронштейн позволяет ориентировать оптическое окно интерфейса относительно траектории движения датчика.
Защита IPX8
Корпуса OMI-2 и OMI-2T имеют степень защиты IPX8 и предназначены для эксплуатации внутри металлорежущего оборудования в условиях воздействия воды, масла и СОЖ.
Также в актуальной спецификации указывается ударостойкость корпуса IK03.
Диапазон рабочей температуры составляет от +5 до +55 °C, хранения — от −25 до +70 °C.
Подключение к системе ЧПУ
Хотя связь между измерительным датчиком и OMI-2 осуществляется оптически, сам OMI-2 подключается к системе управления станка проводным кабелем.
Поэтому корректнее говорить не о полном исключении кабельной разводки, а об отсутствии сигнального кабеля непосредственно к подвижному или вращающемуся измерительному датчику.
| Напряжение питания | 12–30 В DC |
| Передача датчик ↔ интерфейс | модулированная инфракрасная |
| Передача интерфейс ↔ ЧПУ | проводная |
| Кабель | 13-жильный экранированный |
| Диаметр кабеля | около 7,5 мм |
| Стандартные длины | 8 и 15 м |
Выходные сигналы
Интерфейс преобразует состояние датчика в электрические сигналы, используемые системой ЧПУ.
Для OMI-2 предусмотрены, в частности:
- Probe Status;
- Low Battery;
- Error;
- дополнительные выходы состояния датчика.
В OMI-2T предусмотрены отдельные выходы Probe Status 1 и Probe Status 2, что связано с поддержкой двух измерительных систем.
Основные характеристики OMI-2 / OMI-2T
| Характеристика | OMI-2 | OMI-2T |
|---|---|---|
| Тип устройства | оптический приемопередатчик и машинный интерфейс | |
| Тип передачи | инфракрасная, модулированная | |
| Количество датчиков | 1 | до 2 |
| Рабочая дальность | до 6 м | |
| Совместимые датчики | OMP40-2, OMP40M, OMP60, OMP60M, OMP400, OMP600, OLP40, OTS | |
| Питание | 12–30 В DC | |
| Степень защиты | IPX8 | |
| Ударостойкость корпуса | IK03 | |
| Рабочая температура | +5...+55 °C | |
| Температура хранения | −25...+70 °C | |
| Кабель к ЧПУ | 13-жильный экранированный, 8 или 15 м | |
| Монтаж | заподлицо или на регулируемом кронштейне | |
OMI-2 или OMI-2T — что выбрать
| Задача | Рекомендуемое решение |
|---|---|
| На станке используется один шпиндельный датчик | OMI-2 |
| Требуется один OTS для наладки инструмента | OMI-2 |
| Необходимо использовать шпиндельный датчик + OTS | OMI-2T |
| Требуется переключение между двумя оптическими датчиками | OMI-2T |
| Требуется больше двух оптических измерительных устройств | целесообразно рассмотреть архитектуру OSI / OMM-2 |
Оптическая или радиосистема
| Критерий | OMI-2 / OMI-2T | RMI-Q |
|---|---|---|
| Тип передачи | оптическая ИК | радио FHSS |
| Прямая оптическая связь | необходима в пределах рабочей диаграммы | не требуется |
| Типовая дальность | до 6 м | до 15 м |
| Количество датчиков | 1 или 2 | до 4 |
| Оптимальное применение | компактные и средние станки с устойчивой оптической связью | крупные станки и сложная кинематика |
Оптическая система остается рациональным решением, если внутри рабочей зоны можно обеспечить стабильную связь между приемником и датчиком. Радиосистема чаще предпочтительна при большой рабочей зоне, сложной 5-осевой кинематике или регулярном экранировании датчика элементами станка.
Частые вопросы о Renishaw OMI-2 и OMI-2T
В чем разница между OMI-2 и OMI-2T?
OMI-2 рассчитан на работу с одним совместимым оптическим датчиком. OMI-2T позволяет последовательно использовать до двух датчиков через один интерфейс.
Какова максимальная дальность оптической связи?
Renishaw указывает рабочую дальность до 6 м. Фактическая зона связи зависит от модели датчика, положения приемника и взаимной ориентации оптических окон.
Нужна ли прямая видимость между датчиком и OMI-2?
Оптические передающие и приемные окна должны находиться в пределах соответствующих диаграмм оптической связи. Если канал полностью перекрыт металлическими элементами станка или заготовкой, передача сигнала может быть невозможна.
Можно ли использовать OMI-2T одновременно с датчиком детали и OTS?
Да. Это один из типовых сценариев применения OMI-2T: один интерфейс может последовательно работать со шпиндельным измерительным датчиком и оптическим датчиком наладки инструмента OTS.
Передает ли OMI-2 числовые результаты измерения в ЧПУ?
Нет. Интерфейс передает в ЧПУ электрические сигналы состояния и срабатывания датчика. Система ЧПУ сама фиксирует координату осей в момент срабатывания и рассчитывает результат измерительного цикла.
Есть ли кабель между OMI-2 и ЧПУ?
Да. Беспроводной является участок связи между измерительным датчиком и OMI-2. Сам машинный интерфейс подключается к системе ЧПУ экранированным кабелем.
Какие датчики совместимы с OMI-2 и OMI-2T?
В актуальной документации Renishaw указаны OMP40-2, OMP40M, OMP60, OMP60M, OMP400, OMP600, OLP40 и OTS при использовании совместимого модулированного оптического режима.

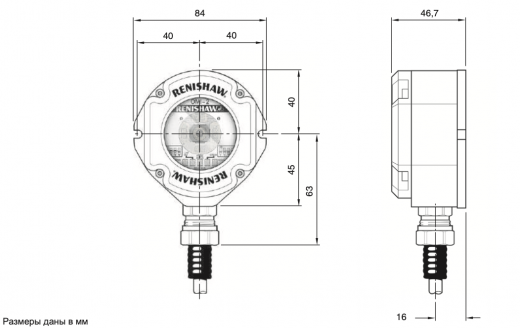

| Технические характеристики: | ||||
| Исполнение | OMI-2 | OMI-2T | ||
| Основное назначение | В устройстве OMI-2 выполняется обработка сигналов, получаемых от стандартных датчиков или датчиков , с их последующим преобразованием в выходные сигналы станка, которые передаются затем в систему ЧПУ. | В устройстве OMI-2T выполняется обработка сигналов, получаемых от стандартных датчиков или датчиков , с их последующим преобразованием в выходные сигналы станка, которые передаются затем в систему ЧПУ. В этой системе возможно использование двух датчиков с единственным интерфейсом. | ||
| Способ передачи сигнала | Передача оптического сигнала (модулированного) инфракрасного диапазона | |||
| Количество датчиков на систему | Один | Два | ||
| Совместимые датчики | OMP40-2, OMP40M, OLP40, OMP60, OMP60M, OMP400 и OTS | |||
| Рабочий диапазон | До 6 м | |||
| Масса | OMI-2 с кабелем длиной 8 м: 957 г OMI-2 с кабелем длиной 15 м: 1488 г | OMI-2T с кабелем длиной 8 м: 920 г | ||
| Напряжение питания | От 12 до 30 В пост. тока | |||
| Потребляемый ток | 200 мА при 24 В (пиковое значение), 40 мА (стандартные условия) | |||
| Настраиваемые входные данные для M-кода | Импульсный или потенциальный сигнал | Потенциальный сигнал | ||
| Выходной сигнал |
Сигнал 1 о состоянии датчика, батарея разряжена, ошибка Сухие контакты твердотельного реле (SSR), нормально разомкнутые или нормально замкнутые. Сигнал 2a о состоянии датчика Выходной сигнал, управляемый отдельным напряжением 5 В, инвертируемый Сигнал 2b о состоянии датчика Выходной сигнал, управляемый напряжением питания, инвертируемый. |
Сигнал 1 о состоянии датчика, сигнал 2 о состоянии датчика, батарея разряжена, ошибка Сухие контакты твердотельного реле (SSR), нормально разомкнутые или нормально замкнутые. |
||
| Защита входа/выхода | Защита питания обеспечивается автоматическим предохранителем. Выходы защищены схемой защиты от перегрузок по току. | |||
|
Кабель (к системе ЧПУ станка) |
Характеристики | Ø7,35 мм, 13-жильный экранированный кабель, каждая жила (к-во проводов Х диаметр): 18 × 0,1 мм | ||
| Длина | 8 м, 15 м | |||
| Светодиодные индикаторы диагностики | Запуск, батарея разряжена, состояние датчика, ошибка, уровень сигнала. | Запуск, батарея разряжена, состояние датчика, ошибка, активная система и уровень сигнала. | ||
| Монтаж | Монтаж на плоскую поверхность или с определенной ориентацией с помощью дополнительной монтажной скобы (заказывается отдельно). | |||
| Класс защиты | IPX8 (EN/IEC 60529) | |||
| Рабочая температура | От 0 °C до +60 °C | |||
