Измерительная рука
Англия
- Проводим пусконаладочные работы
- Гарантия 12 месяцев
- Новое оборудование от производителя
- Свой склад в Перми

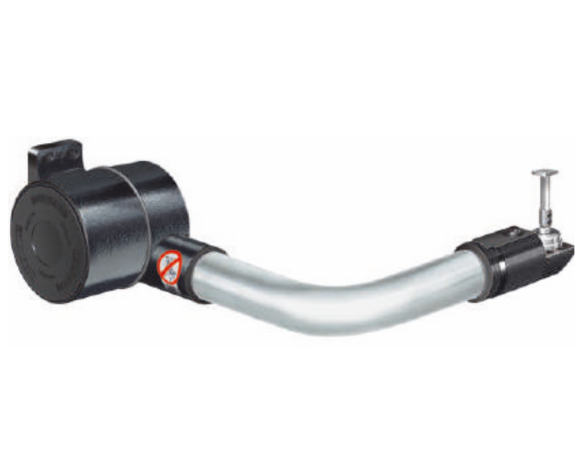

Рука HPMA представляет собой кронштейн с электроприводом для высокоточной автоматической наладки инструмента на токарных станках, в том числе многоцелевых.
Высокая скорость работы сервопривода этого манипулятора позволяет выполнять наладку инструмента и определение его поломки непосредственно в процессе обработки без вмешательства оператора. На выполнение команд управляющей программы на включение руки и ее фиксацию в рабочем положении уходит не более 2 секунд.
После завершения наладки инструмента подается команда на возврат руки с датчиком в безопасное положение за пределами зоны выполнения обработки.
Запатентованное поворотное устройство обеспечивает фиксацию руки с высокой повторяемостью позиционирования. Никаких 3-36 дополнительных устройств регулировки или фиксации при этом не требуется.
В дополнение к своим высоким характеристикам рука HPMA занимает очень мало места на станке благодаря компактной конструкции.
Основные характеристики и преимущества
- Высокое быстродействие.
- Полностью автоматическая наладка инструмента и обнаружение его поломки.
- Постоянная сигнализация о состоянии системы с помощью двухцветного светодиодного индикатора.
- Наладка инструмента выполняется за время, которое может достигать значений на 90% меньше времени, затрачиваемого при использовании традиционных методов.
- Защита датчика в случае выхода за пределы перебега с помощью ломкого предохранителя щупа.
- Щупы имеют конфигурации, позволяющие работать с инструментом следующих размеров: 16, 20, 25, 32, 40 и 50 мм.
| Технические характеристики: | |||

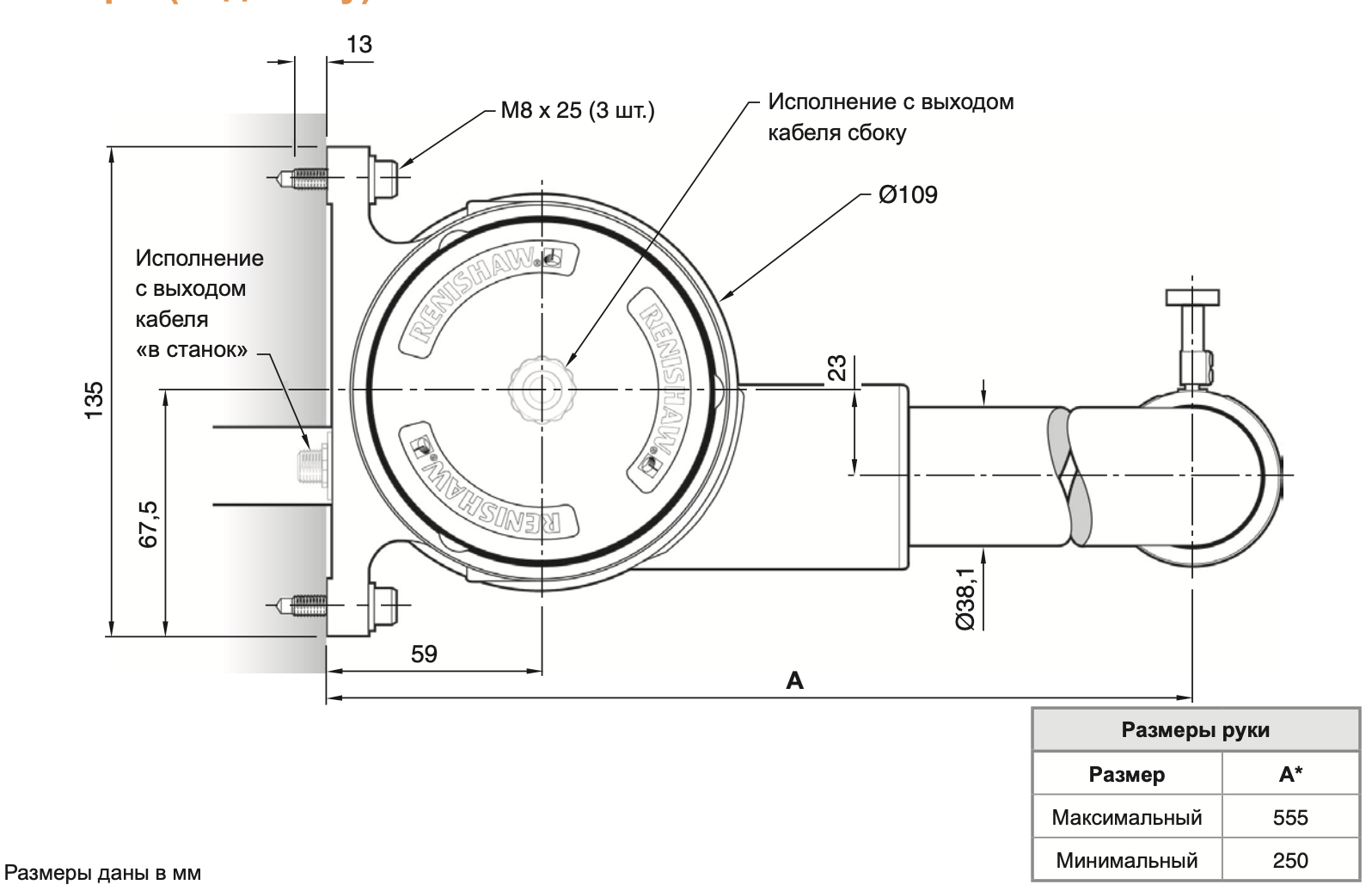

| Исполнение | Стандартный выход кабеля «в станок» | Стандартный выход кабеля сбоку | |
| Основное назначение | Измерение размеров инструмента и обнаружение его поломки на двух- и трехкоординатных токарных станках с ЧПУ | ||
| Способ передачи сигнала | Проводная передача сигналов | ||
| Датчик | RP3 | ||
| Совместимые интерфейсы | TSI 3 или TSI 3-C | ||
|
Кабель (к интерфейсу) |
Характеристики | Ø6,0 мм, 5-жильный экранированный кабель, каждая жила (к-во проводов х диаметр): 42 × 0,1 мм | Ø4,35 мм, 4-жильный экранированный кабель, каждая жила (к-во проводов х диаметр): 7 × 0,2 мм |
| Длина | 2 м, 5 м, 10 м | 7м | |
| Стандартная повторяемость позиционирования | 5,00 мкм (2σ) X/Z (руки для станков с патронами диаметром от 6 до 15 дюймов) 8,00 мкм (2σ) X/Z (руки для станков с патронами диаметром от 18 до 24 дюймов) | ||
| Угол качания руки | 90°/91° (если корпус датчика Renishaw не используется, то максимальный угол качания руки составляет 91°) | ||
| Класс защиты | IPX8 (EN/IEC 60529) | ||
| Монтаж | Болты M8, 3 шт. | ||
| Рабочая температура | От +5 °C до +60 °C | ||
При следующих условиях:
- Длина щупа: 22 мм
- Скорость перемещения щупа: 36 мм/мин
- Усилие срабатывания: заводская настройка
