Магазин инструмента для станка с ЧПУ: подбор и поставка УАСИ на заказ
Компания «ИНКОР» выполняет подбор и поставку магазинов инструмента (УАСИ / ATC) для станков с ЧПУ на заказ. Поставляем дисковые, цепные и карусельные магазины ёмкостью от 20 до 120 позиций с конусами BT40, BT50, HSK-A63, HSK-E50, временем смены инструмента от 1,5 до 8 секунд и полной интеграцией с системами ЧПУ Fanuc, Siemens, Heidenhain и Mitsubishi.
Магазины поставляются в сборе с захватами, пневмоприводом, контроллером и датчиками положения. Выполняем шеф-монтаж, пусконаладку, программирование обмена сигналами с ЧПУ и обучение операторов. Гарантия — 12 месяцев на узел и выполненные работы.
Модельный ряд магазинов инструмента для ЧПУ
Подбираем УАСИ под конкретную модель обрабатывающего центра, конус шпинделя и требования к ёмкости.
УАСИ на 20 позиций (BT40)
Компактное решение для небольших вертикальных обрабатывающих центров.
- Конус: BT40
- Время chip-to-chip: 2,5 сек
- Макс. Ø инструмента: Ø80 мм
- Макс. масса: 7 кг
УАСИ на 24 позиции (BT40/BT50)
Оптимальный выбор для вертикальных и горизонтальных обрабатывающих центров.
- Конус: BT40 / BT50
- Время chip-to-chip: 3,0 сек
- Макс. Ø инструмента: Ø100 мм
- Макс. масса: 8 кг
УАСИ на 40 позиций (BT50)
Для обрабатывающих центров со сложными деталями и большим набором инструмента.
- Конус: BT50
- Время chip-to-chip: 4,0 сек
- Макс. Ø инструмента: Ø125 мм
- Макс. масса: 12 кг
УАСИ на 60 позиций (HSK-A63)
Для высокоскоростных обрабатывающих центров с конусом HSK.
- Конус: HSK-A63 / HSK-E50
- Время chip-to-chip: 2,0 сек
- Макс. Ø инструмента: Ø125 мм
- Макс. масса: 10 кг

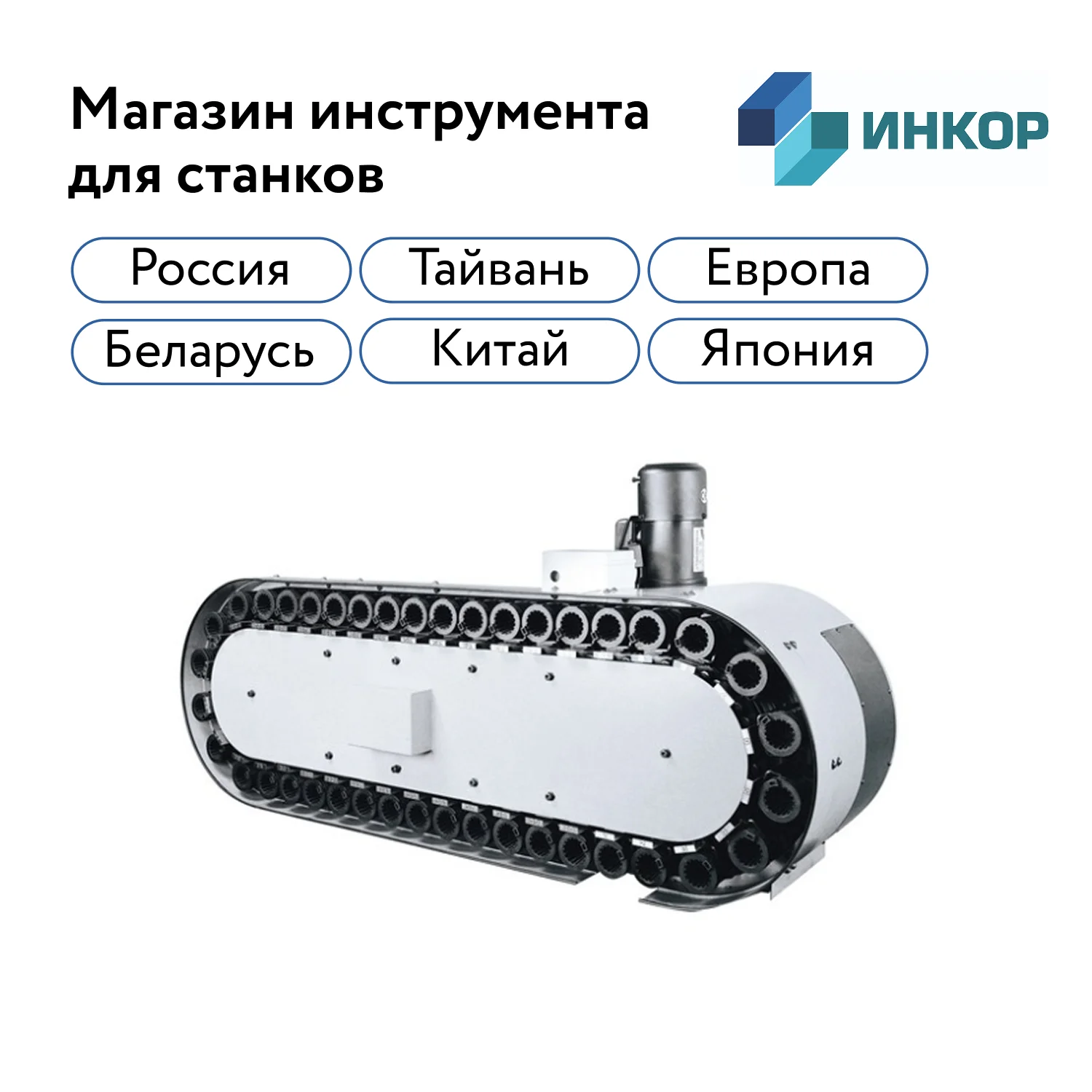

Цепной магазин на 60–120 позиций
Для горизонтальных обрабатывающих центров и FMS.
- Конус: BT50, HSK-A100
- Время chip-to-chip: 5–8 сек
- Макс. Ø инструмента: Ø250 мм
- Макс. масса: 20 кг
Револьверная головка (токарные ЧПУ)
Гидравлическая или электромеханическая для токарных станков.
- Позиций: 8 / 10 / 12
- Время поворота: 0,2–0,4 сек
- Привод: Гидравлика / серво
- Точность позиц.: ±0.001°
Характеристики моделей УАСИ
Основные параметры магазинов инструмента для станков с ЧПУ.
| Модель УАСИ | Ёмкость | Конус | Время смены | Срок поставки |
|---|---|---|---|---|
| ATC-20-BT40 | 20 позиций | BT40 | 2,5 сек | 14–21 день |
| ATC-24-BT40 | 24 позиции | BT40 | 3,0 сек | 14–21 день |
| ATC-24-BT50 | 24 позиции | BT50 | 3,5 сек | 21–28 дней |
| ATC-40-BT50 | 40 позиций | BT50 | 4,0 сек | 21–28 дней |
| ATC-60-HSK63 | 60 позиций | HSK-A63 | 2,0 сек | 28–35 дней |
| Chain-ATC-120 | 120 позиций | BT50 / HSK-A100 | 6–8 сек | 35–45 дней |
Совместимость с системами ЧПУ
Все наши УАСИ интегрируются с любыми стойками ЧПУ через промышленные интерфейсы.
Промышленные интерфейсы
Поддержка всех современных протоколов обмена данными.
- Профибус: Profibus DP
- Промышленный Ethernet: Profinet, EtherCAT
- Дискретные сигналы: I/O 24V DC
- Аналоговые: 0–10V, 4–20 мА
Совместимые стойки ЧПУ
Полная интеграция со всеми популярными системами ЧПУ.
- Fanuc: 0i, 30i, 31i, 32i
- Siemens: Sinumerik 828D, 840D sl
- Heidenhain: TNC 620, TNC 640, iTNC 530
- Mitsubishi: M700, M800
Комплекс услуг по УАСИ для ЧПУ
Подбор и поставка
Подбираем УАСИ под модель станка, конус шпинделя и требования к ёмкости. Поставка с паспортами и сертификатами.
Шеф-монтаж и ПНР
Механический монтаж, подключение пневматики и электрики, калибровка позиций, настройка датчиков и захватов.
Программирование ЧПУ
Настройка обмена сигналами, программирование макросов смены инструмента, интеграция с системой управления станком.
Вопросы о магазинах инструмента для станков с ЧПУ
Как понять, какой магазин подойдёт моему станку с ЧПУ?
Для подбора необходимо знать: 1) модель станка и год выпуска, 2) тип конуса шпинделя (BT40, BT50, HSK-A63 и т.д.), 3) требуемую ёмкость магазина, 4) максимальный диаметр и массу инструмента, 5) тип стойки ЧПУ. Пришлите нам эти данные — и мы в течение 2 часов подберём совместимый УАСИ и рассчитаем стоимость.
Сколько времени занимает монтаж и настройка УАСИ?
Механический монтаж дискового магазина на 20–24 позиции занимает 1 рабочий день. Подключение пневматики, электрики и программирование обмена с ЧПУ — ещё 1 день. Для цепных магазинов большой ёмкости срок увеличивается до 3–4 дней. Мы согласовываем график работ заранее, чтобы минимизировать простой вашего производства.
Какая гарантия на магазин инструмента?
На все поставляемые УАСИ и выполненные работы предоставляется гарантия 12 месяцев с момента ввода в эксплуатацию. Гарантия покрывает дефекты механики, пневматики, электроники и качество выполненных работ. Для сохранения гарантии важно соблюдать регламент ТО: регулярная смазка цепей, проверка натяжения, контроль давления пневмосистемы.
Можно ли заменить магазин инструмента на более ёмкий?
Да, в большинстве случаев это возможно. Мы выполняем модернизацию: замену дискового магазина на больший по диаметру, замену цепного на более длинный, установку дополнительного матричного магазина для FMS. Инженеры проведут аудит вашего станка, оценят свободное пространство и предложат оптимальное решение по увеличению ёмкости без потери скорости смены.
Подберём магазин инструмента для вашего станка с ЧПУ
Сообщите модель станка, тип конуса шпинделя и требуемую ёмкость. Мы подберём оптимальный УАСИ, рассчитаем стоимость и сроки поставки в течение 2 часов.
Магазин инструмента для станка с ЧПУ: УАСИ для обрабатывающих центров от ИНКОР
Компания «ИНКОР» выполняет подбор и поставку магазинов инструмента (УАСИ / ATC) для станков с ЧПУ на заказ. В нашем каталоге — дисковые, цепные и карусельные магазины ёмкостью от 20 до 120 позиций с конусами BT40, BT50, HSK-A63, HSK-E50, временем смены инструмента (chip-to-chip) от 1,5 до 8 секунд и полной интеграцией с системами ЧПУ Fanuc, Siemens, Heidenhain и Mitsubishi.
Мы предлагаем комплексное решение: подбор УАСИ под модель станка, поставка нового магазина, шеф-монтаж, пусконаладочные работы, программирование обмена сигналами с ЧПУ и обучение операторов. Выполняем модернизацию существующих магазинов с увеличением ёмкости, заменой приводов и контроллеров.
На все магазины инструмента и выполненные работы предоставляется гарантия 12 месяцев. Доставка по всей России транспортными компаниями. Для подбора магазина инструмента, расчета стоимости или оформления заказа свяжитесь с нами по телефону 8 (800) 511-30-01 или через форму на сайте.
