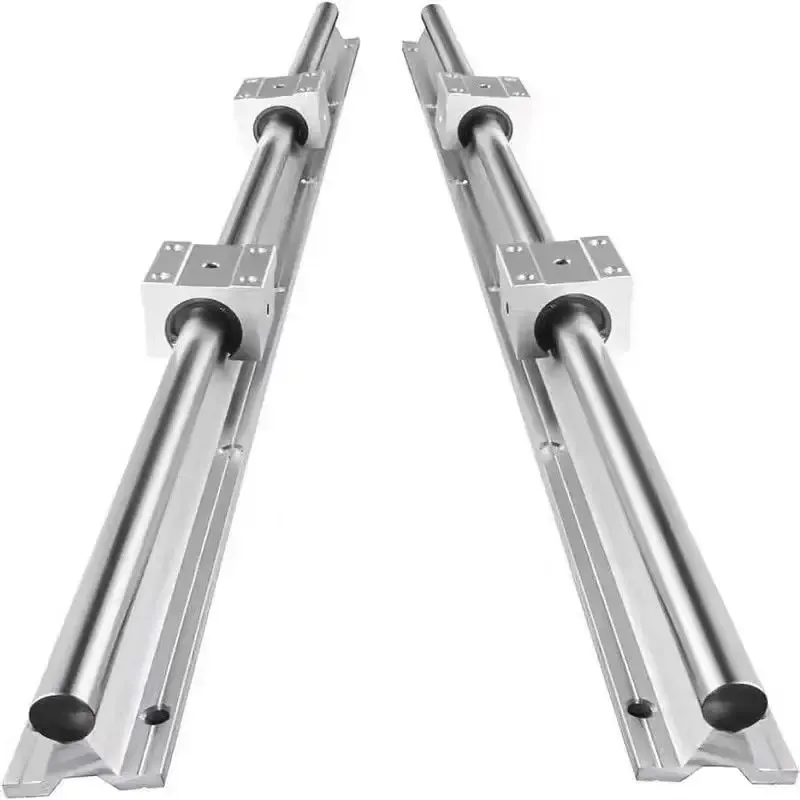

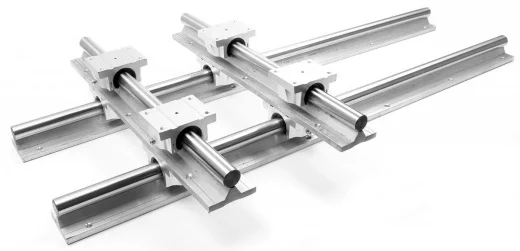

Направляющие скольжения для тяжёлых промышленных станков с ЧПУ
Поставляем направляющие скольжения (Box Way, Flat Way) для тяжёлых и сверхтяжёлых металлорежущих станков с ЧПУ. Это классическое решение, обеспечивающее максимальную жёсткость, виброустойчивость и способность работать с заготовками массой до 100 тонн.
Направляющие скольжения — это стандарт для токарно-карусельных, продольно-фрезерных, горизонтально-расточных и тяжёлых токарных станков, где критична устойчивость к ударным нагрузкам при черновом резании и максимальная точность при чистовой обработке.
Типы направляющих скольжения
Три основных типа по характеру трения и смазки.
Полужидкостное трение
Самый распространённый тип. Поверхности частично разделены масляным слоем, частично контактируют.
- Пары трения: Чугун-чугун, чугун-сталь
- Скорость: до 25 м/мин
- Нагрузка: неограниченная
- Применение: Тяжёлые станки
Гидростатические
Поверхности полностью разделены масляным слоем под давлением. Нулевой износ, максимальная точность.
- Давление масла: до 70 бар
- Точность: до 0.001 мм
- Износ: нулевой
- Применение: Прецизионные станки
Гидродинамические
Масляный слой создаётся за счёт движения. Проще в обслуживании, чем гидростатические.
- Скорость: от 5 м/мин
- Точность: до 0.005 мм
- Система: насос + распределитель
- Применение: Среднетяжёлые станки
Материалы пар трения
От выбора материалов зависит ресурс, коэффициент трения и стоимость обслуживания.
Чугун — Чугун
Классическая пара для тяжёлых станков. Высокая демпфирующая способность, хорошая прирабатываемость.
- Коэф. трения: 0.08–0.12
- Ресурс: до 30 000 ч
- Обработка: Шабрение
- Применение: Токарно-карусельные
Чугун — Сталь (закалённая)
Стальные закалённые плиты (counter-rails) на чугунной станине. Повышенная износостойкость.
- Твёрдость: HRC 50–58
- Ресурс: до 50 000 ч
- Обработка: Шлифовка + шабрение
- Применение: Продольно-фрезерные
Чугун — Полимеры (Turcite, Rulon)
Современное решение. Низкий коэффициент трения, отсутствие эффекта «прилипания» (stick-slip).
- Коэф. трения: 0.05–0.08
- Ресурс: до 20 000 ч
- Толщина слоя: 1.0–3.0 мм
- Применение: Модернизация станков
Чугун — Moglice (заливка)
Жидкий эпоксидный компаунд с PTFE. Формируется непосредственно на станке при ремонте.
- Материал: Эпоксид + PTFE
- Точность: до 0.01 мм/м
- Нанесение: Заливка в форму
- Применение: Ремонт направляющих
Преимущества направляющих скольжения
Максимальная жёсткость
Большая площадь контакта обеспечивает исключительную жёсткость при тяжёлом резании.
- Жёсткость: Максимальная
- Нагрузка: до 100 тонн
- Удары: до 50 кН
Виброгашение
Полимерные накладки демпфируют вибрации в 10 раз лучше, чем металлические направляющие.
- Демпфирование: до 10× выше
- Качество поверх.: Ra 0.4 мкм
- Стабильность: Без резонансов
Неограниченная грузоподъёмность
В отличие от направляющих качения, нет ограничений по статической нагрузке.
- Масса заготовки: до 100 т
- Масса станка: от 15 т
- Тип: Box Way, Flat Way
Области применения
Классические области применения направляющих скольжения в промышленном станкостроении.
Токарно-карусельные станки
Направляющие скольжения на планшайбе и суппорте для обработки заготовок массой до 80 тонн.
- Масса заготовки: до 80 т
- Диаметр планш.: до 12 000 мм
- Тип: Кольцевые, Flat Way
Продольно-фрезерные станки
Box Way для стола и порталов, работающих с массивными отливками и поковками.
- Масса заготовки: до 100 т
- Длина стола: до 20 000 мм
- Тип: Box Way
Горизонтально-расточные станки
Направляющие скольжения для столов и шпиндельных бабок с высокой виброустойчивостью.
- Масса стола: до 30 т
- Диаметр шпинд.: до 200 мм
- Тип: Box Way, Flat Way
Тяжёлые токарные станки
Направляющие скольжения для станин с длиной обработки свыше 3 метров и массой заготовок свыше 10 тонн.
- Масса заготовки: до 40 т
- РМЦ: до 15 000 мм
- Тип: Flat Way, закалён.
Комплектация поставки
Базовый комплект
Для замены изношенных компонентов направляющих скольжения на существующем станке.
- Закалённые плиты: По размеру
- Вкладыши/накладки: По модели
- Крепёж: Комплект
- Документация: Паспорт, чертёж
Расширенный комплект (с шеф-монтажом)
Для комплексного ремонта направляющих с профессиональным шабрением и юстировкой.
- Всё из базового: Комплект
- Шабрение: до 20 точек/см²
- Юстировка: Лазер, уровни
- Гарантия на работы: 12 месяцев
Частые вопросы о направляющих скольжения
Когда обязательно выбирать направляющие скольжения вместо качения?
Направляющие скольжения обязательны в следующих случаях: 1) масса станка свыше 15–20 тонн, 2) заготовки массой свыше 30–50 тонн, 3) тяжёлое черновое резание с ударными нагрузками (обработка отливок, поковок), 4) необходимость максимального демпфирования вибраций для чистовой обработки. Также Box Way традиционно применяется в токарно-карусельных, продольно-фрезерных и тяжёлых расточных станках.
Что такое шабрение направляющих и зачем оно нужно?
Шабрение — это финишная ручная обработка поверхности направляющих специальным инструментом (шабером) для создания микрорельефа с карманами для удержания масла. Качественное шабрение обеспечивает до 20 точек контакта на см², что гарантирует равномерное распределение смазки и отсутствие эффекта «прилипания» при страгивании с места. Без шабрения полимерные накладки (Turcite, Rulon) не могут работать эффективно.
В чём разница между Turcite, Rulon и Moglice?
Turcite-B — листовой полимер (PTFE + бронза), который наклеивается на направляющие. Rulon — тоже листовой фторопласт, но с повышенной износостойкостью, применяется для прецизионных станков. Moglice — жидкий эпоксидный компаунд с PTFE, который заливается в форму и формируется непосредственно на станке. Turcite и Rulon идеальны для серийного производства, Moglice — лучший выбор для ремонта и восстановления изношенных направляющих на месте эксплуатации.
Какие смазочные материалы нужны для направляющих скольжения?
Для направляющих скольжения применяются специальные масла для направляющих (slideway oils) классов ISO VG 68 и VG 100 (например, Mobil Vactra №2, Shell Tonna S3 M, Total Drosera MS). Они содержат противозадирные присадки и имеют специальные свойства для предотвращения эффекта «прилипания» (stick-slip). Подача осуществляется через автоматические системы дозированной смазки. Периодичность подачи — согласно регламенту станка, обычно каждые 30–60 минут работы.
Подберём направляющие скольжения под ваш тяжёлый станок
Сообщите модель станка, тип направляющих (Box Way, Flat Way) и размеры контактных поверхностей. Мы подберём комплектующие, рассчитаем стоимость и организуем поставку под заказ.
Купить направляющие скольжения для тяжёлых промышленных станков с ЧПУ
Компания «ИНКОР» осуществляет поставку направляющих скольжения типа Box Way и Flat Way для тяжёлых промышленных станков с ЧПУ под заказ. Мы предлагаем полные комплекты, включающие закалённые плиты (counter-rails), бронзовые вкладыши, полимерные накладки и системы централизованной смазки.
В нашем каталоге представлены: закалённые плиты из стали 40Х и 20Х (HRC 50–58), длиной до 6000 мм, бронзовые вкладыши марок БрО10Ф1 и БрА9Ж3Л, полимерные накладки Turcite-B, Rulon 641/J и Rulon J, а также заливочные компаунды Moglice для восстановления направляющих на месте эксплуатации. Все комплектующие совместимы с направляющими ведущих мировых производителей: Waldrich Siegen, Schiess, SKET, Colgar, Pama, Innse-Berardi.
Направляющие скольжения — это классическое решение для токарно-карусельных, продольно-фрезерных, горизонтально-расточных и тяжёлых токарных станков, где требуется максимальная жёсткость, виброустойчивость и способность работать со сверхтяжёлыми заготовками массой до 100 тонн. Мы выполняем полный комплекс работ: подбор комплектующих по модели станка или чертежу, поставка под заказ, профессиональное шабрение (до 20 точек на см²), монтаж и юстировка. Для расчёта стоимости и сроков поставки свяжитесь с нами по телефону 8 (800) 511-30-01 или по электронной почте info@in-core.ru.
