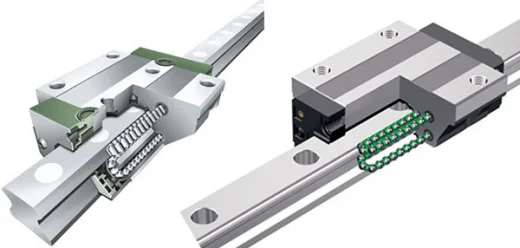

Направляющие качения для станков с ЧПУ: шариковые и роликовые системы
Поставляем направляющие качения для современных металлорежущих станков с ЧПУ. Это высокоскоростные системы с минимальным трением, обеспечивающие точное позиционирование и быстрое перемещение узлов станка.
Направляющие качения — это стандарт для вертикальных и горизонтальных обрабатывающих центров, токарных станков с ЧПУ, где критична высокая скорость подачи (до 60–100 м/мин) и точность позиционирования.
Типы направляющих качения
Два основных типа тел качения для различных условий эксплуатации.
Шариковые направляющие
Классическое решение с циркуляцией шариков. Точечный контакт обеспечивает минимальное трение и максимальную скорость.
- Тип контакта: Точечный
- Скорость: до 100 м/мин
- Точность: до ±0.003 мм
- Применение: ВМО, токарные ЧПУ

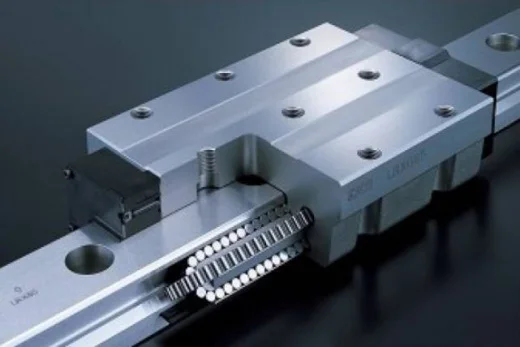

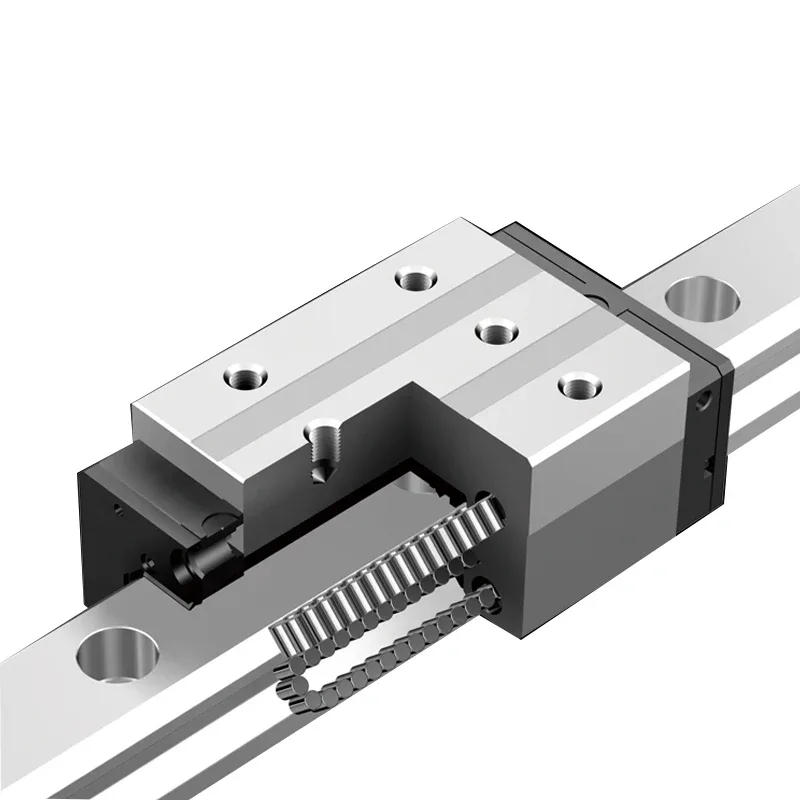

Роликовые направляющие
Усиленная конструкция с цилиндрическими роликами. Линейный контакт обеспечивает повышенную грузоподъёмность и жёсткость.
- Тип контакта: Линейный
- Грузоподъёмность: до 3× выше
- Жёсткость: Повышенная
- Применение: Тяжёлые ОЦ, портальные
Преимущества направляющих качения
Высокая скорость перемещения
Низкий коэффициент трения (0.001–0.003) позволяет развивать скорости до 100 м/мин.
- Макс. скорость: 100 м/мин
- Ускорение: до 1G
- Коэф. трения: 0.001–0.003
Точность позиционирования
Классы точности от H до UP обеспечивают повторяемость до ±0.003 мм.
- Повторяемость: ±0.003 мм
- Точность: H, P, SP, UP
- Классы: 4 класса
Простота обслуживания
Автоматическая система смазки и герметичные уплотнения обеспечивают длительный ресурс.
- Интервал ТО: 500–1000 ч
- Ресурс: до 10 000 км
- Уплотнения: DD, ZZ, 2X
Области применения
Оптимальный выбор для современного высокоскоростного оборудования.
Обрабатывающие центры
Вертикальные (VMC) и горизонтальные (HMC) обрабатывающие центры.
- Тип станков: VMC, HMC
- Скорость: 60–100 м/мин
- Точность: P, SP классы
Токарные станки с ЧПУ
Токарные и токарно-фрезерные станки с приводными инструментами.
- Тип станков: Токарные ЧПУ
- Оси: X, Z, Y, C
- Применение: Точение+фрезеровка
Фрезерные станки
Универсальные фрезерные станки с ЧПУ для 2.5D и 3D обработки.
- Тип обработки: 2.5D, 3D
- Точность: до 0.01 мм
- Качество: Ra 0.4–0.8
Лазерные и плазменные станки
Станки лазерной и плазменной резки с высокой скоростью перемещения.
- Скорость: до 120 м/мин
- Ускорение: до 1.5G
- Точность: ±0.05 мм
Частые вопросы о направляющих качения
В чём основное отличие направляющих качения от скольжения?
Главное отличие — тип трения. В направляющих качения используются шарики или ролики (точечный или линейный контакт), что обеспечивает минимальное трение и высокую скорость (до 100 м/мин). В направляющих скольжения — полужидкостное или жидкостное трение, что даёт максимальную жёсткость и виброустойчивость, но ограничивает скорость (обычно до 15–25 м/мин). Направляющие качения выбирают для скоростных станков, скольжения — для тяжёлых.
Когда лучше выбрать шариковые, а когда роликовые направляющие?
Шариковые направляющие выбирают, когда важна максимальная скорость перемещения (до 100 м/мин), низкое трение и точность — это вертикальные обрабатывающие центры, токарные станки, лазерные станки. Роликовые направляющие выбирают, когда нужна повышенная грузоподъёмность (в 3 раза выше шариковых) и жёсткость при сохранении хорошей скорости (до 50 м/мин) — это тяжёлые фрезерные станки, портальные обрабатывающие центры, оборудование для обработки массивных заготовок.
Какой класс точности выбрать для моего станка?
Класс точности зависит от типа станка и требуемой точности обработки: H (Normal) — для лазерных, гравировальных станков и черновой обработки; P (Precision) — стандарт для большинства фрезерных и токарных обрабатывающих центров; SP (Super Precision) — для прецизионных шлифовальных и координатно-расточных станков; UP (Ultra Precision) — для измерительных машин (КИМ) и сверхточного оборудования. Если сомневаетесь, пришлите модель станка — мы подберём оптимальный класс.
Можно ли заменить направляющие скольжения на качения?
Теоретически возможно, но на практике это сложная инженерная задача. Направляющие качения и скольжения имеют разные посадочные места, требования к жёсткости станины и системам смазки. Прямая замена без доработки конструкции станка невозможна. Если вы хотите модернизировать станок, наши инженеры могут провести аудит и разработать проект переделки, но это потребует значительных затрат. Чаще всего экономически целесообразнее оставить тип направляющих, предусмотренный конструкцией станка.
Подберём направляющие качения под ваш станок
Пришлите модель станка, тип существующих направляющих или техническое задание. Мы подберём оптимальный тип (шариковые или роликовые), рассчитаем стоимость и организуем поставку под заказ.
Купить направляющие качения для станков с ЧПУ с доставкой по России
Компания «ИНКОР» осуществляет поставку направляющих качения для металлорежущих станков с ЧПУ под заказ. В нашем каталоге — шариковые и роликовые профильные направляющие всех основных типоразмеров (от 15 до 65 мм), классов точности от H до UP.
Мы предлагаем как отдельные комплектующие (рельсы, каретки, крепёж, уплотнения), так и полные комплекты для замены или модернизации направляющих. Продукция полностью взаимозаменяема с оригинальными направляющими ведущих мировых брендов: THK (серии HSR, SHS), HIWIN (HGR, HGH, HGW), Rexroth Bosch (R1651, R1653), NSK, INA.
Направляющие качения — это оптимальный выбор для вертикальных и горизонтальных обрабатывающих центров, токарных станков с ЧПУ, фрезерного и лазерного оборудования, где критична высокая скорость перемещения (до 100 м/мин) и точность позиционирования. Для расчёта стоимости и сроков поставки свяжитесь с нами по телефону 8 (800) 511-30-01 или по электронной почте info@in-core.ru.
