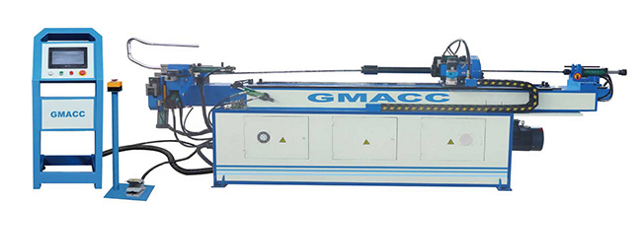

Автоматический трубогибочный станок SB-50CNC-4A-3S (4 оси)

Полностью автоматический трубогибочный станок модели GM-SB-50CNC-4A-3S предназначен для гибки труб и прутков из обычной стали, нержвеющей стали и цветных металлов. Изгиб происходит за счет гидравлики, подача и поворот трубы происходит за счёт сервоприводов под управлением системы ЧПУ.

CNC – автоматические подача и вращение.

3S – тройной радиус.

4A – подача, вращение, гибка трубы, горизонтальное перемещение головки станка за счет сервопривода.

• Оси Y, B – контролируются и приводятся в действие сервоприводами.

• Гибка в правом направлении.

• Панель управления с сенсорным экраном VDU, которая позволяет вводить, хранить и отображать различные данные и порядок гибки.

• Конструкция с одним уровнем гибочного инструмента.

• Координаты движения позволяют реализовать полностью автоматическую гибку заготовок.

• 8 комплектов оснастки для труб:

         1) pipe Ø22x1 mm; CLR = 44 mm

         2) pipe Ø22x1 mm; CLR = 50, 60 mm;

         3) pipe Ø28x1 mm; CLR = 56, 80 mm;

         4) pipe Ø28x1 mm; CLR = 55 mm;

         5) pipe Ø28x1 mm; CLR = 75, 170 mm;

         6) pipe Ø28x1 mm; CLR = 60,

         7) pipe Ø38x1 mm; CLR = 60 mm;

         8) pipe Ø40x1 mm; CLR = 100, 110 mm.

• Сигнализация самодиагностики ошибок.

• Сохранение в памяти после отключение питания.

• Автоматическая смазка.

• Система безопасности.

• Функция гашения вибрации заготовки.

• Ножная педаль оператора старт/стоп.

• Стержень дорна (мандреля).
