Китай
- Гарантия: 2 года на станок, 3 года на излучатель
- ПНР с технологом. Обучение 16 часов
- Сервис 24/7: горячая линия, удаленная диагностика и выезд на предприятие
- Склад расходников и ЗИП

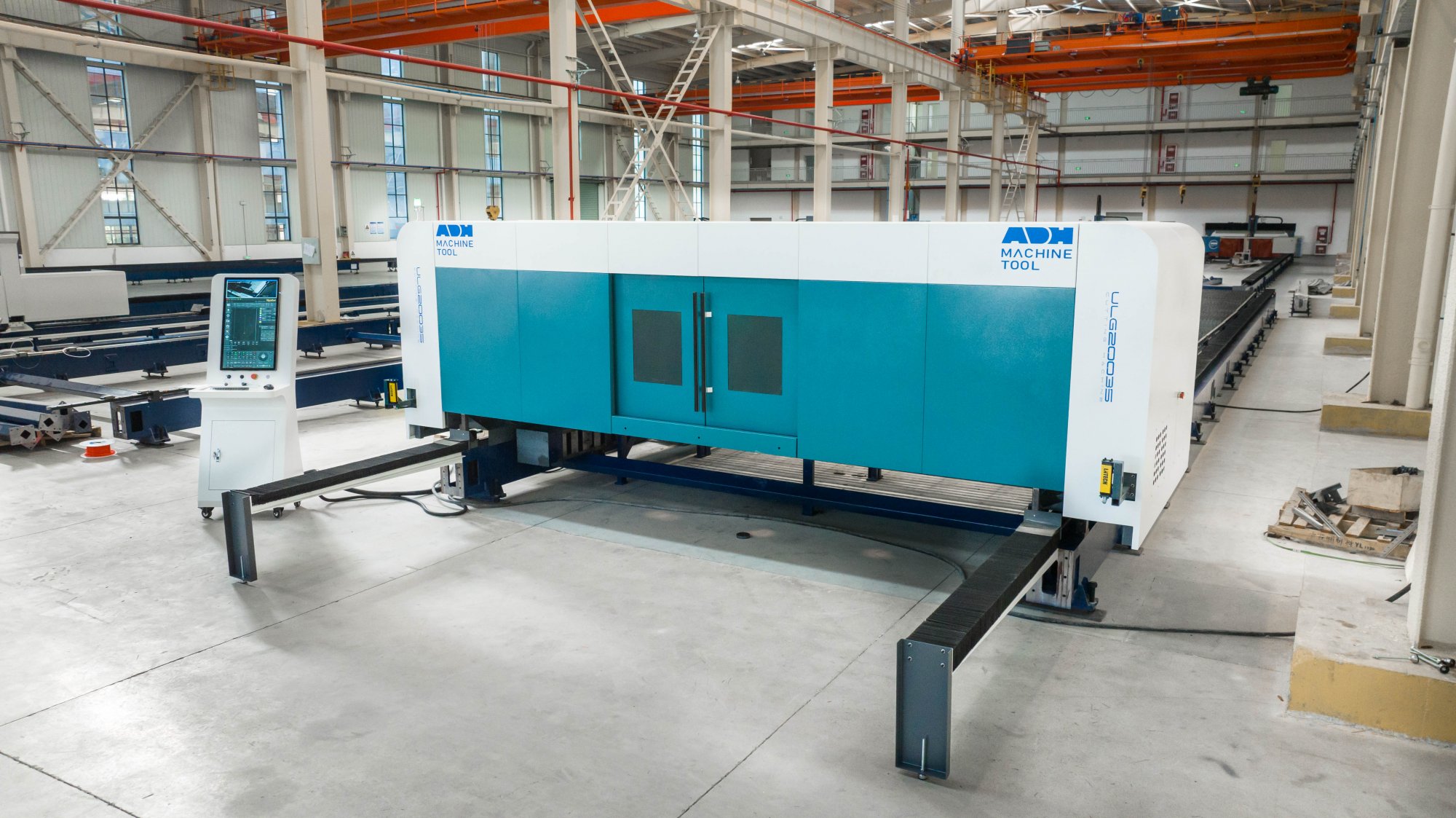

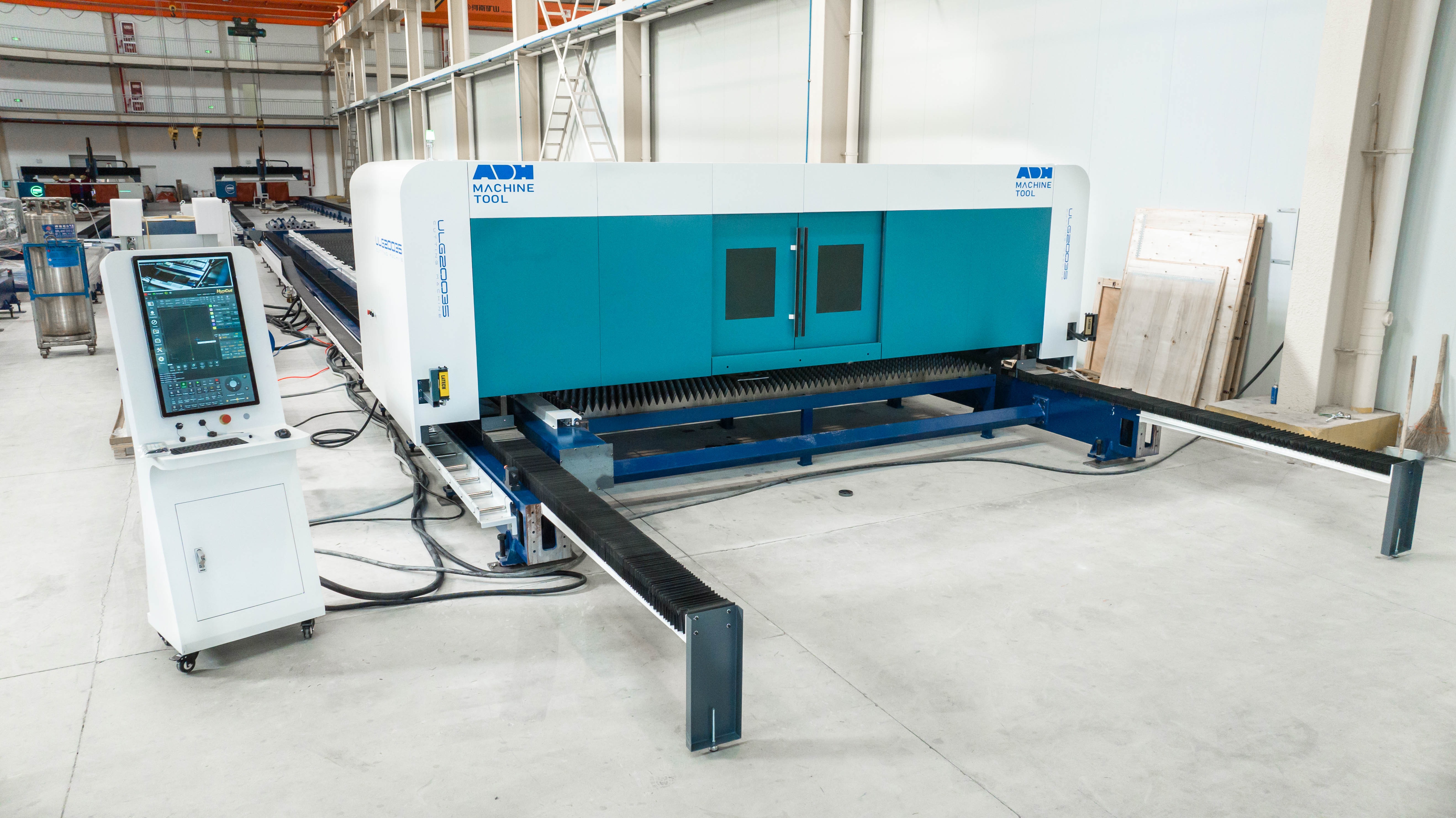

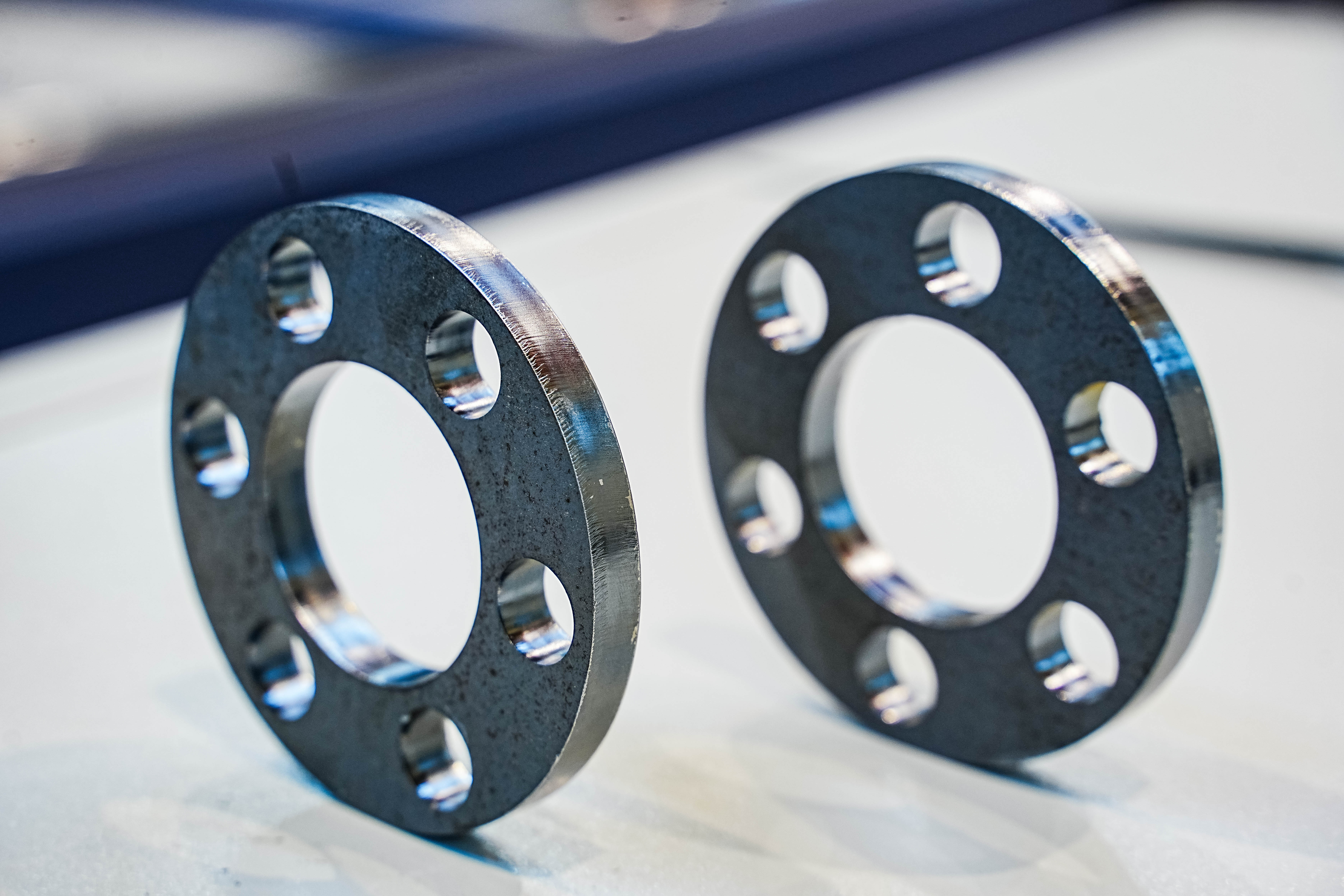

Установка лазерной резки портального типа серии ULG производства компании ADH Machine Tool предназначена для раскроя листового металла больших форматов либо для раскроя сразу нескольких листов.
Оснащена двумя направляющими по оси Y, порталом по оси X и лазерной головой. Опционально может оснащаться поворотной лазерной головой (серия ULGB), защитной кабиной.
Может поставляться без рабочего стола и выкатных поддонов, заказчик может изготовить их самостоятельно, сэкономив при этом на доставке и налогах. Все чертежи для самостоятельного изготовления предоставляются заводом-изготовителем ADH.

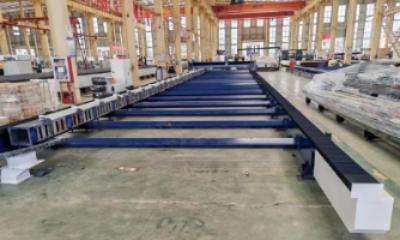

станина
Обеспечивает гибкость при работе со сверх широкоформатными толстыми листами, формат можно настроить по требованию; станина и рабочий стол спроектированы отдельно, чтобы обеспечить высокие динамические характеристики станка и увеличить срок службы станка.
Направляющие оси Y разделена на левую и правую стальные конструкции. Основание разделено на несколько секций с каждой стороны, которые среплены прямоугольными трубами большого сечения, термообработаны, выполнена механическая обработка и, наконец, соединены встык.Этапы производства станины: резка металла, сварка, дробеструйная обработка, отпуск в печи, фрезерная обработка металла, грунтовка, покраска.
Станина выполнена из листовой конструкционной стали толщиной от 12 до 50 мм и сортового проката.
Внутри конструкции приварены ребра жесткости.
Рама станка при сборке соединяется поперечными балками, после чего они защищаются огнеупорными плитами.

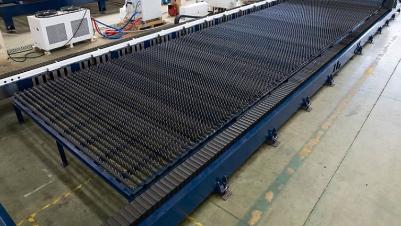

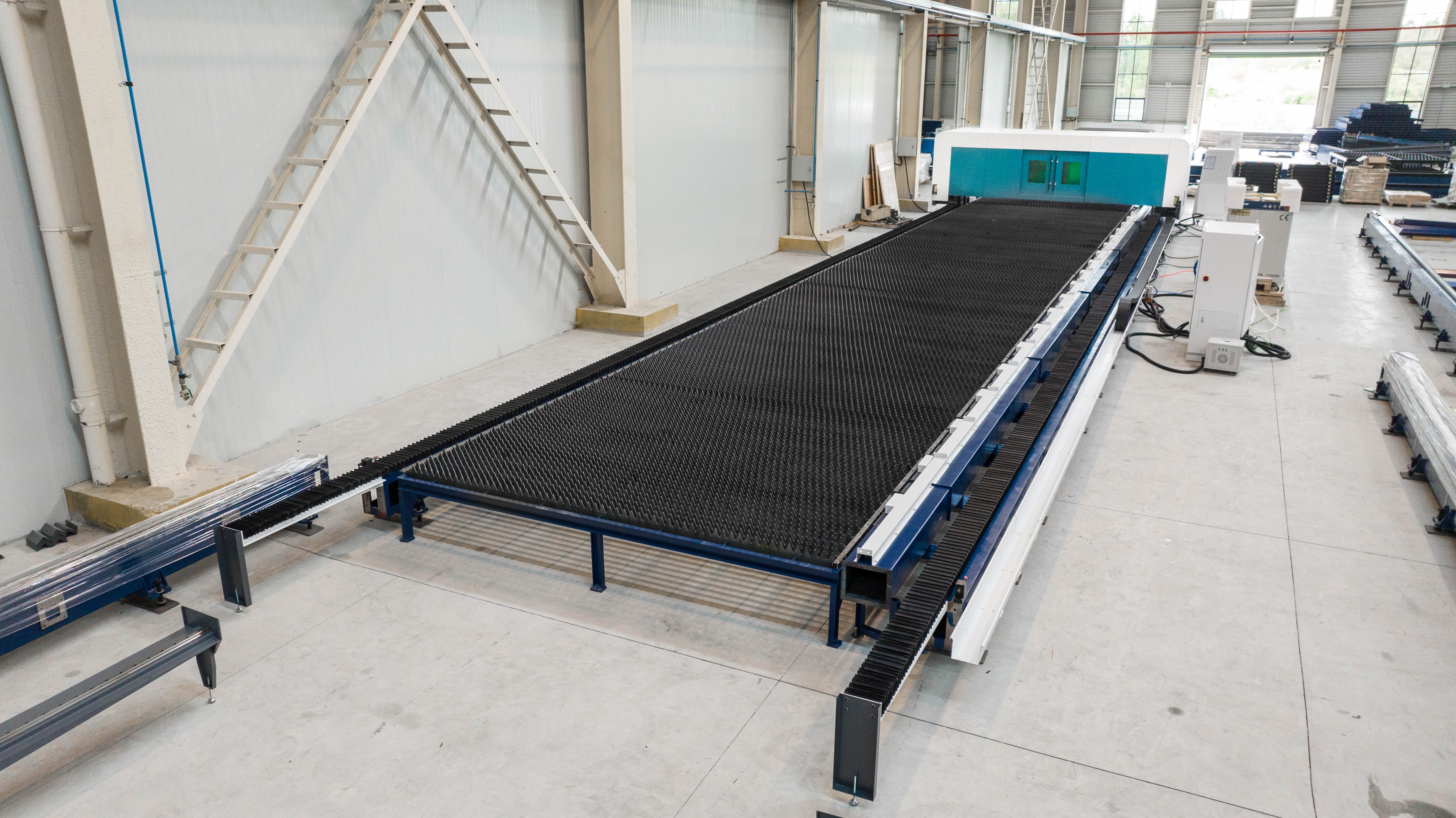

Стол раскроя
Стол раскроя подвергается воздействию высоких температур. В связи с этим стол раскроя отделен от рельсовых направляющих для предотвращения термического воздействия и нарушении геометрии станка.
Под воздействием высоких температур стол имеет срок эксплуатации не более 2х месяцев. Таким образом стол раскроя может поставляться Производителем, или Покупатель изготавливает самостоятельно и производит его замену по мере износа.
Поставщик предоставляет чертежи для самостоятельного производства стола раскроя и выкатных тележек.

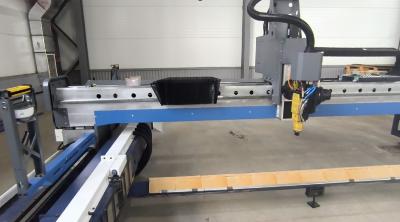

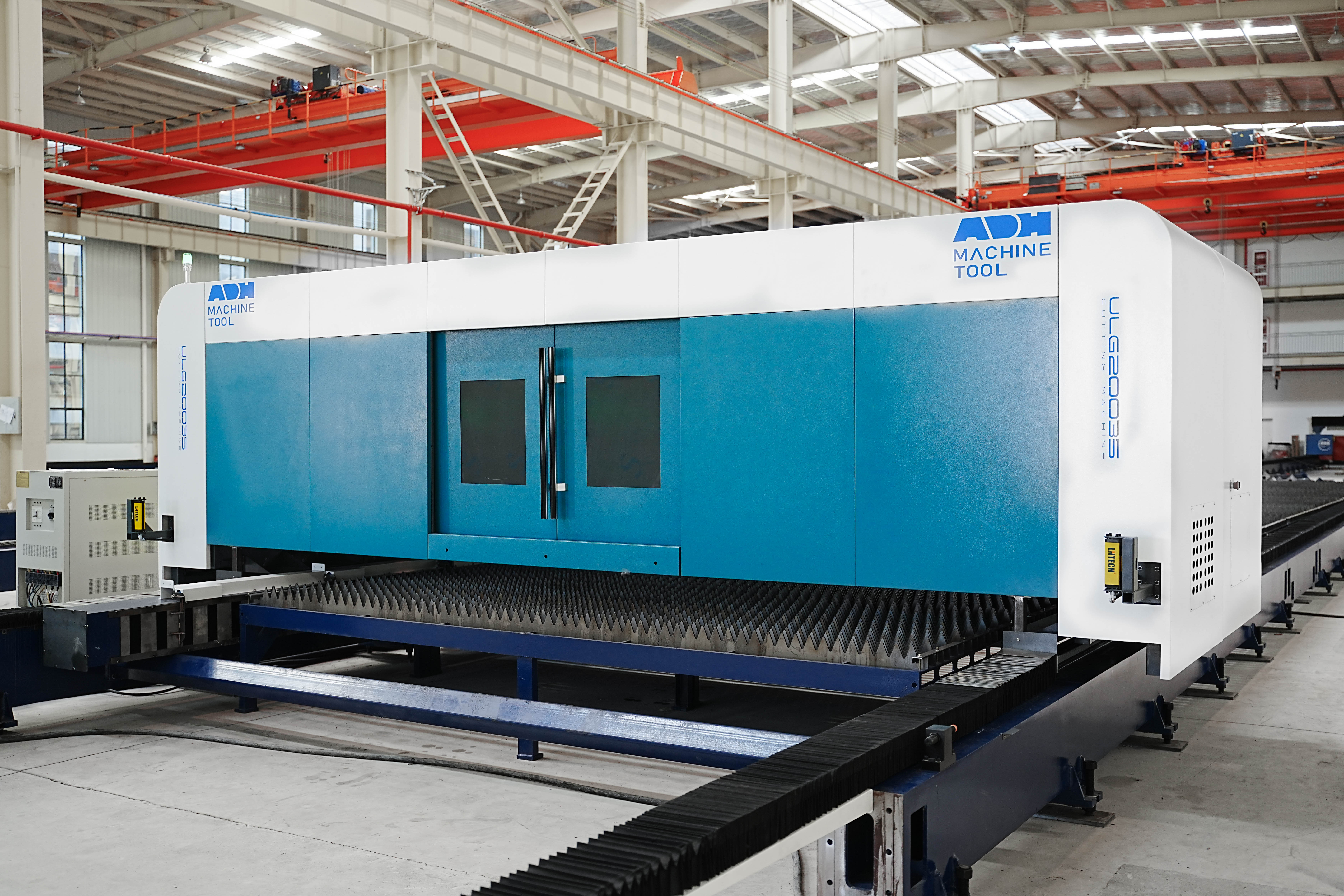

Портал

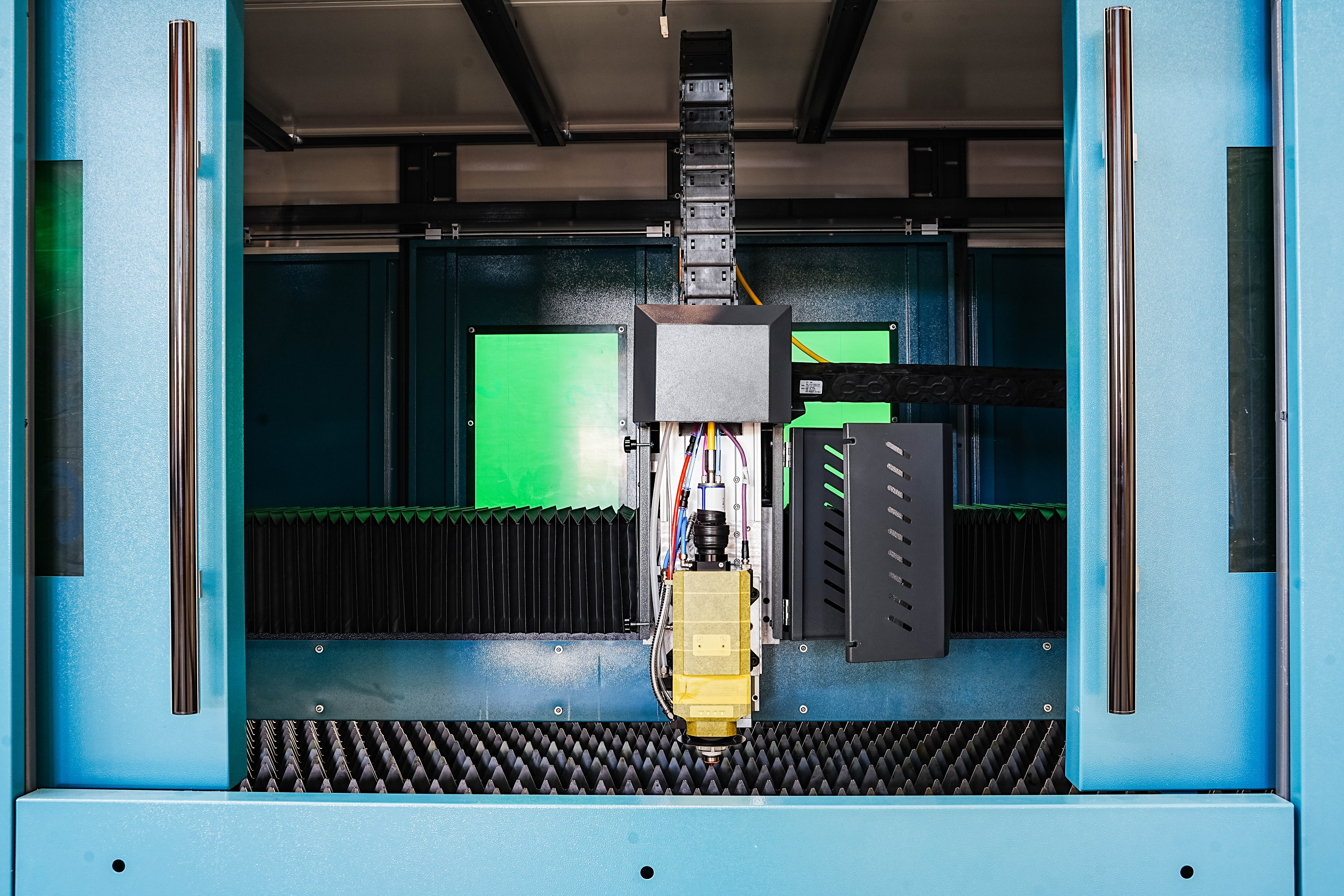

Портал представляет собой цельную конструкцию из высокопрочного литого алюминиевого сплава. В отличие от экструдированных профилей, литье позволяет получить оптимальное распределение материала и повышенную устойчивость к нагрузкам. Характерная структура литого металла гарантирует отсутствие внутренних напряжений. Все рабочие поверхности прошли чистовую фрезеровку, обеспечивая высокую точность базирования и простоту монтажа комплектующих (направляющие, рейки). Портал устанавливается на линейные направляющие, закрепленные на станине. Оснащён системой предотвращения столкновений, включающей три уровня: программное ограничение поля, концевые выключатели, демпферы.
Для повышения надежности в эксплуатации, линейные направляющие и рейка, установленные на портале, закрыты гофрозащитами, которые предохраняют механизмы от негативного воздействия производственной среды.
|
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ: |
|
|
|
Наименование |
Ед. изм. |
Значение |
|
Скорость перемещения |
м/мин |
100 |
|
Точность позиционирования по осям X, Y |
мм |
±0,03 |
|
Повторяемость по осям X, Y |
мм |
±0,02 |
|
Ускорение по осям X, Y |
g |
1 |
|
Мощность лазерного излучателя |
кВт |
12-30 |
|
Мощность серводвигателя по оси Х |
кВт |
1,5 |
|
Мощность серводвигателя по оси Y |
кВт |
4,5*2 |
|
Мощность серводвигателя по оси Z |
кВт |
0,75 |
|
Ширина направляющих по осям X/Y |
мм |
25/35 |
|
Класс точности направляющих |
|
P (прецизионный) |
|
Диаметр вытяжного канала |
мм |
350 |
|
Мощность вытяжки |
кВт |
7,5 |
|
Электропитание |
В / Ф / Гц |
380 / 3 / 50 |
|
Размер монитора |
дюйм |
32 |
|
Наличие видеокамер на портале |
- |
да |
|
Световое ограждение на портале LNTECH：SNA0620-NPN-Z |
- |
да |
|
Общая потребляемая мощность пиковая (без учета компрессора и ФВУ) |
кВт |
140, рабочая 84 |
|
Тип системы охлаждения |
- |
водяная |
|
Поддерживаемые форматы файлов |
|
PLT, DXF, CNC, NC, TXT, CHF |
|
Рабочая температура |
℃ |
+5…+40 |
|
ПОСТАВЩИКИ КОМПЛЕКТУЮЩИХ: |
|
|
Наименование |
Производитель |
|
Режущая голова |
BOCI BLT (Китай) |
|
Источник лазерного излучения |
Raycus СЕ (Китай) |
|
Зубчатая рейка |
YYC (Тайвань) |
|
Линейные направляющие |
HIWIN (Тайвань) |
|
Редуктор |
Shimpo (Япония) |
|
Серводвигатель и сервопривод |
Delta (Тайвань) |
|

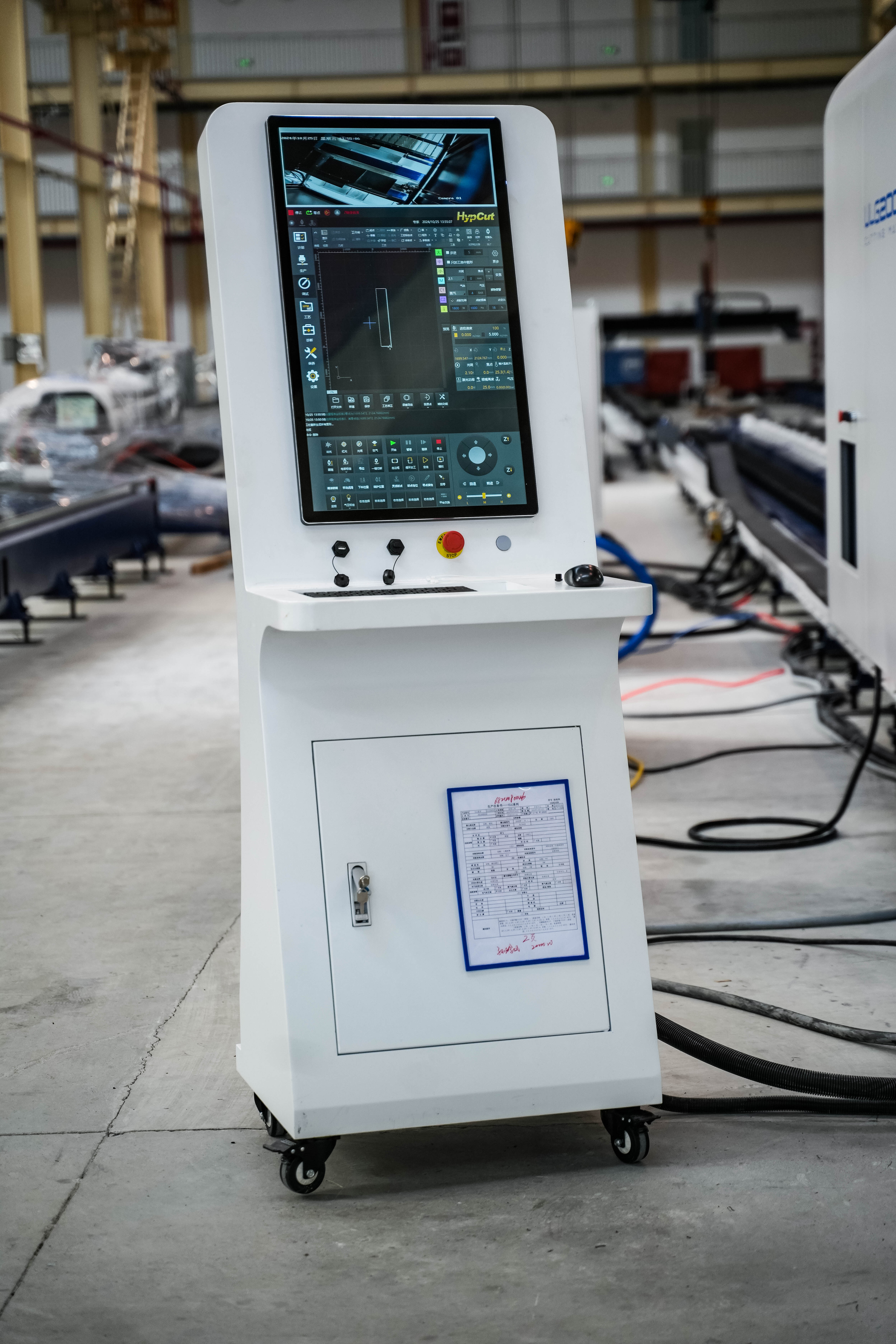

Контроллер (система ЧПУ) |
FSCUT 9100 (Китай) |
|
Программное обеспечение |
HypCut |
|
Дополнительное программное обеспечение для создания программ раскроя |
CypNest |
|
Пневматические комплектующие |
SMC+Airtac (Япония) |
|
Чиллер (система активного охлаждения) |
Hanli (Китай) |
|
Электрические компоненты |
Schneider (Франция) |
|
Стабилизатор напряжения 150 кВт |
Китай |
