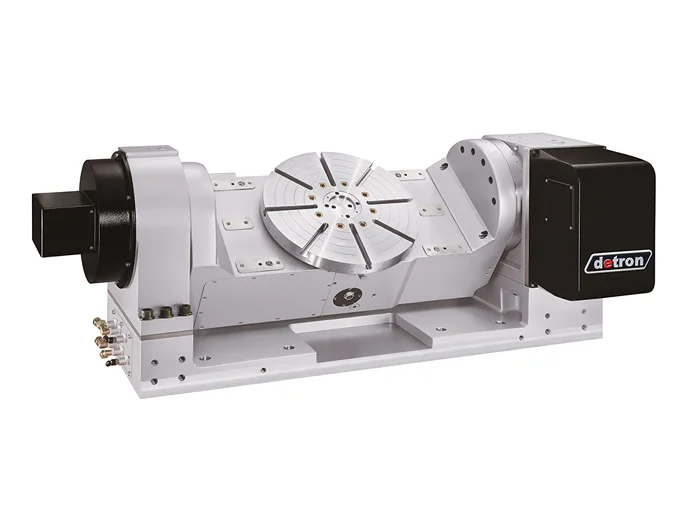

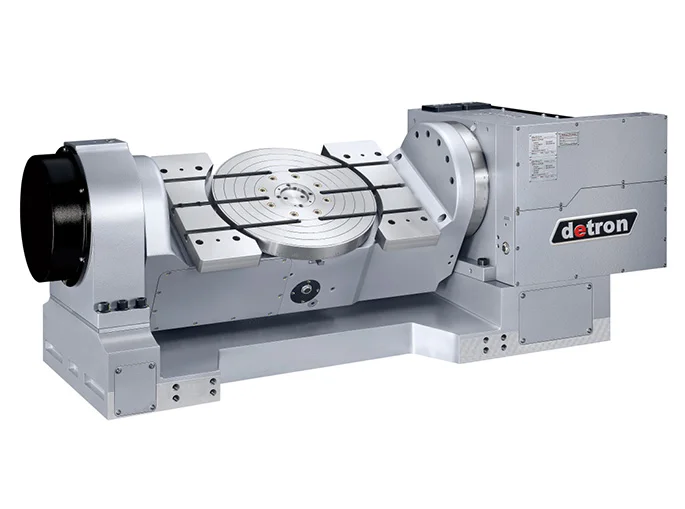

Detron GTFAE-410XBL(S) / GTFAE-410HL(S) — наклонно-поворотный стол цапфенной конструкции с планшайбой Ø410 мм. Модель предназначена для организации двух управляемых дополнительных осей и 5-осевой обработки деталей массой до 200 кг.
Ключевые параметры
Различия исполнений

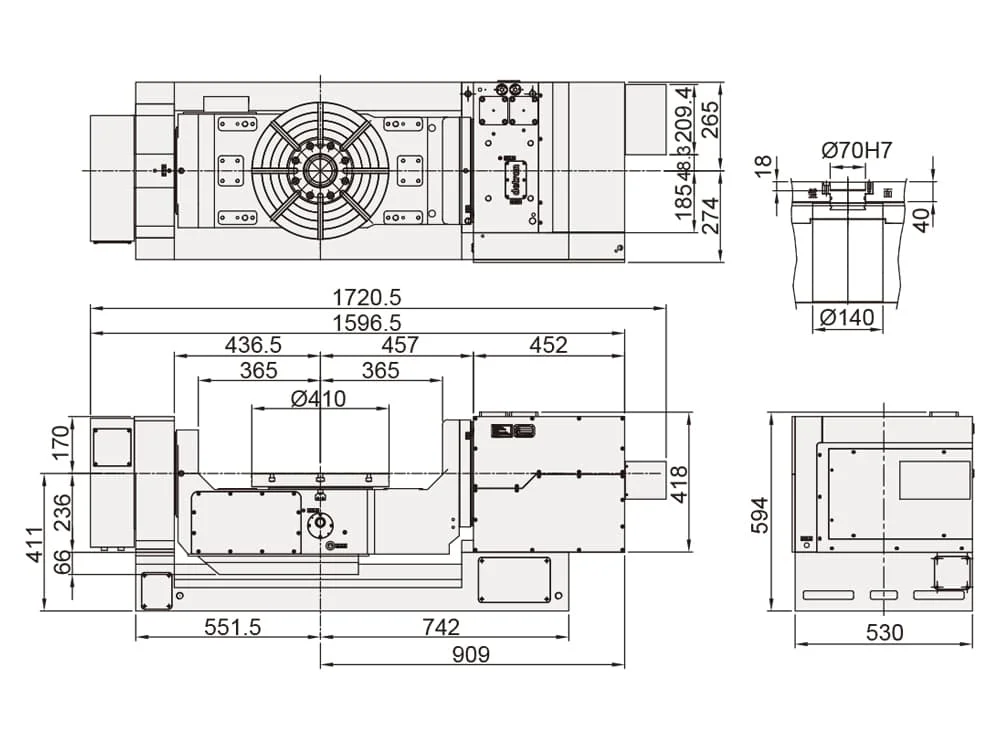

GTFAE-410XBL(S)
- пневматический тормоз;
- рабочее давление 0,6–0,7 МПа;
- высота центра 411 мм;
- передаточное отношение R/T — 1:120/1:150;
- масса без серводвигателей — 1020 кг.

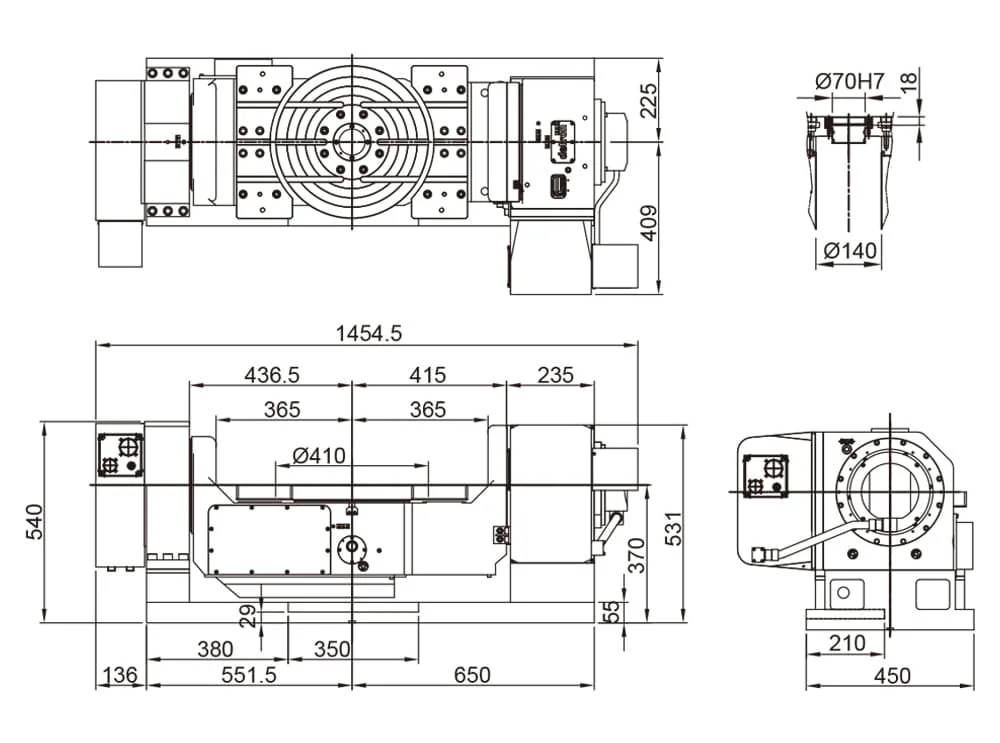

GTFAE-410HL(S)
- гидравлический тормоз;
- рабочее давление 5 МПа;
- высота центра 370 мм;
- передаточное отношение R/T — 1:120/1:120;
- масса без серводвигателей — 850 кг.
Назначение
GTFAE-410 применяется для фрезерования, сверления, растачивания и обработки сложных поверхностей с нескольких сторон за одну установку. Цапфенная конструкция поддерживает наклонную ось с двух сторон, а момент её зажима 2000 Н·м обеспечивает фиксацию при обработке средних и крупных деталей.
Выбор между XBL(S) и HL(S) определяется доступными коммуникациями станка, требуемой высотой центра, ограничениями рабочей зоны и допустимой нагрузкой на основной стол обрабатывающего центра.
Технические характеристики
| Характеристика | GTFAE-410XBL(S) | GTFAE-410HL(S) |
|---|---|---|
| Категория осей | 5_AXIS | 5_AXIS |
| Диаметр планшайбы | Ø410 мм | Ø410 мм |
| Центральное отверстие | Ø70H7 мм | Ø70H7 мм |
| Высота стола горизонтально | 411 мм | 370 мм |
| Высота центра вертикально | 411 мм | 370 мм |
| Ширина Т-образного паза | 14H7 мм | 14H7 мм |
| Тип тормоза | Пневматический | Гидравлический |
| Рабочее давление тормоза | 0,6–0,7 МПа | 5 МПа |
| Передаточное отношение R/T | 1:120 / 1:150 | 1:120 / 1:120 |
| Скорость осей R/T | 16,6 / 11,1 об/мин | 16,6 / 11,1 об/мин |
| Момент зажима R/T | 1600 / 2000 Н·м | 1600 / 2000 Н·м |
| Нагрузка горизонтально | 200 кг | 200 кг |
| Нагрузка при наклоне 0–90° | 150 кг | 150 кг |
| Допустимый дисбалансный момент | 200 Н·м | 200 Н·м |
| Стандартный момент инерции | 4,3 кг·м² | 4,3 кг·м² |
| Дискретность позиционирования | 0,001° | 0,001° |
| Точность позиционирования R/T | 15 / 60 угл. сек. | 15 / 60 угл. сек. |
| Повторяемость R/T | 6 / 8 угл. сек. | 6 / 8 угл. сек. |
| Диапазон наклона | −120°…+30° | −120°…+30° |
| Допустимый момент резания | 780 Н·м | 780 Н·м |
| Каналы rotary joint | до 6 | до 6 |
| Масса без серводвигателей | 1020 кг | 850 кг |
Конструктивные особенности
- поворотная ось R и наклонная ось T с управлением от ЧПУ;
- цапфенная конструкция с двусторонней опорой наклонной оси;
- двухзаходная червячная передача с полной глубиной зацепления;
- пневматический или гидравлический тормоз в зависимости от исполнения;
- момент зажима наклонной оси до 2000 Н·м;
- диапазон наклона от −120° до +30°;
- возможность подключения rotary joint до шести каналов;
- исполнение S предусматривает дополнительную установочную плиту.
Исполнения XBL(S) и HL(S) отличаются типом тормоза, рабочим давлением, высотой центра, передаточным отношением наклонной оси и массой. Эти параметры необходимо учитывать при согласовании компоновки и технического задания.
Что проверить перед интеграцией
- допустимую нагрузку основного стола станка;
- доступную высоту и размеры рабочей зоны;
- диаметр вращения детали вместе с приспособлением;
- траекторию детали при наклоне от −120° до +30°;
- совместимость системы ЧПУ, приводов и серводвигателей;
- наличие пневматической либо гидравлической станции;
- необходимость переходной плиты и rotary joint.
Часто задаваемые вопросы
XBL(S) имеет пневматический тормоз, высоту центра 411 мм и массу 1020 кг. HL(S) имеет гидравлический тормоз, высоту центра 370 мм и массу 850 кг.
Выбор зависит от доступных коммуникаций станка. Для XBL(S) требуется воздух давлением 0,6–0,7 МПа, для HL(S) — гидравлическое давление 5 МПа.
Оба исполнения рассчитаны на нагрузку до 200 кг горизонтально и до 150 кг при наклоне от 0° до 90°.
Для обоих исполнений предусмотрена возможность применения rotary joint с количеством каналов до шести.
Нужны модель станка и ЧПУ, размеры рабочей зоны, грузоподъёмность основного стола, доступные коммуникации, масса детали и оснастки, чертёж детали и требуемые углы.
