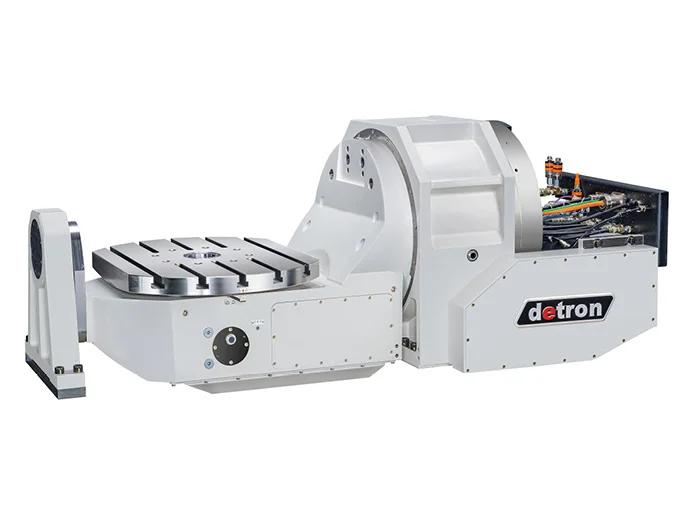

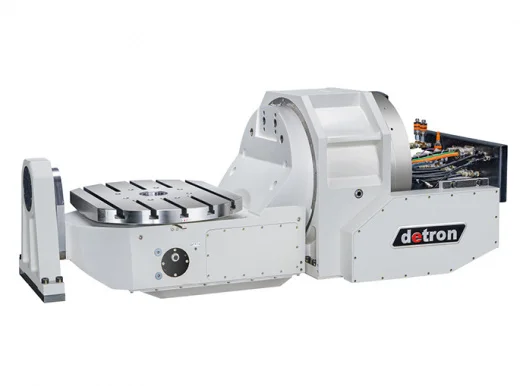

Detron GTFA-650EHB — крупный цапфенный наклонно-поворотный стол с двумя управляемыми осями для 5-осевой обработки. Рабочая поверхность Ø650 × 520 мм рассчитана на установку детали и оснастки общей массой до 300 кг.
Ключевые параметры GTFA-650EHB
Назначение
GTFA-650EHB предназначен для позиционной и одновременной 5-осевой обработки средних и крупногабаритных деталей. Стол позволяет выполнять фрезерование, сверление, растачивание и обработку сложных поверхностей с нескольких сторон без повторной установки заготовки.
Диапазон наклона от −90° до +110° обеспечивает доступ инструмента к боковым и обратным поверхностям детали. Гидравлический тормоз с моментом зажима наклонной оси 3400 Н·м рассчитан на жёсткую фиксацию при обработке с повышенными нагрузками.

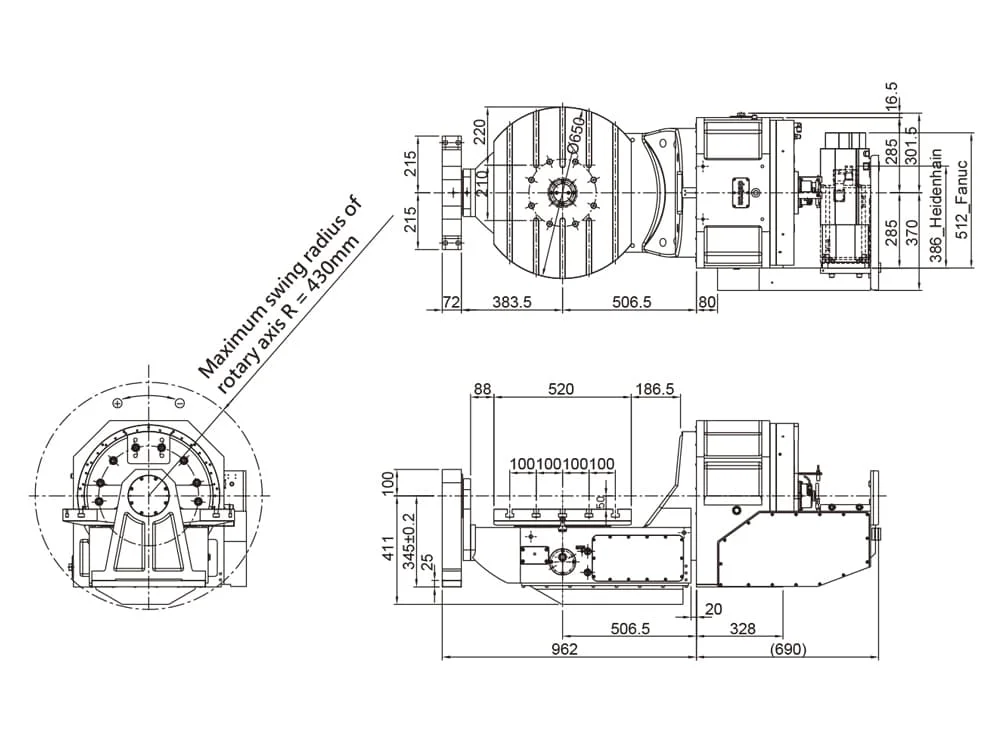

Технические характеристики
| Модель | GTFA-650EHB |
|---|---|
| Категория осей | 5_AXIS |
| Размер рабочей поверхности | Ø650 × 520 мм |
| Диаметр центрального отверстия | Ø70H7 мм |
| Высота стола горизонтально | 295 мм |
| Высота центра вертикально | 345 мм |
| Ширина Т-образного паза | 18H7 мм |
| Тип тормоза | Гидравлический |
| Рабочее давление тормоза | 4 МПа |
| Передаточное отношение R/T | 1:72 / 1:120 |
| Максимальная скорость осей R/T | 25 / 25 об/мин |
| Момент зажима осей R/T | 2000 / 3400 Н·м |
| Нагрузка в горизонтальном положении | 300 кг |
| Нагрузка при наклоне 0–90° | 300 кг |
| Допустимый дисбалансный момент | 300 Н·м |
| Допустимый момент инерции | 9,4 кг·м² |
| Дискретность позиционирования | 0,001° |
| Точность позиционирования R/T | 15 / 60 угл. сек. |
| Повторяемость R/T | 6 / 8 угл. сек. |
| Диапазон наклона | от −90° до +110° |
| Допустимый момент резания | 1700 Н·м |
| Максимальное количество каналов rotary joint | 6 |
| Масса без серводвигателей | 1228 кг |
Конструктивные особенности
- поворотная ось R и наклонная ось T с управлением от ЧПУ;
- цапфенная конструкция с двусторонней опорой наклонной оси;
- двухзаходная червячная передача с полной глубиной зацепления;
- гидравлический тормоз с рабочим давлением 4 МПа;
- момент зажима наклонной оси до 3400 Н·м;
- одинаковая допустимая нагрузка 300 кг горизонтально и при наклоне;
- диапазон наклона от −90° до +110°;
- возможность подключения rotary joint до шести каналов.
Допустимая нагрузка 300 кг включает суммарную массу заготовки, зажимного приспособления, крепёжных элементов и дополнительной установочной оснастки.
Что проверить перед интеграцией
Нагрузка на станок
Масса стола без серводвигателей составляет 1228 кг. Необходимо добавить массу приводов, переходной плиты, детали и установочной оснастки.
Рабочая зона
Проверьте высоту центра 345 мм, размеры вращения детали и отсутствие столкновений во всём диапазоне наклона.
Система ЧПУ
Система управления должна поддерживать две дополнительные оси и выбранные серводвигатели поворотной и наклонной осей.
Гидравлика
Для работы тормоза требуется гидравлическое давление 4 МПа. Схему подключения необходимо согласовать при интеграции.
Часто задаваемые вопросы
Модель оснащается гидравлическим тормозом с рабочим давлением 4 МПа.
Допустимая нагрузка составляет 300 кг как в горизонтальном положении, так и при наклоне от 0° до 90°.
Это отдельные модели производителя с различной компоновкой. Их нельзя объединять в одну карточку без сравнения индивидуальных характеристик и установочных размеров.
Для модели указана возможность применения rotary joint с количеством каналов до шести. Конфигурация определяется при проектировании установочного приспособления.
Нужны модель станка и ЧПУ, размеры рабочей зоны, грузоподъёмность основного стола, чертёж детали, масса приспособления и требуемые углы обработки.
Подбор и интеграция GTFA-650EHB
Специалисты ИНКОР проверят нагрузку и рабочую зону станка, совместимость системы ЧПУ и серводвигателей, гидравлическое подключение, переходную плиту и установочную оснастку.
