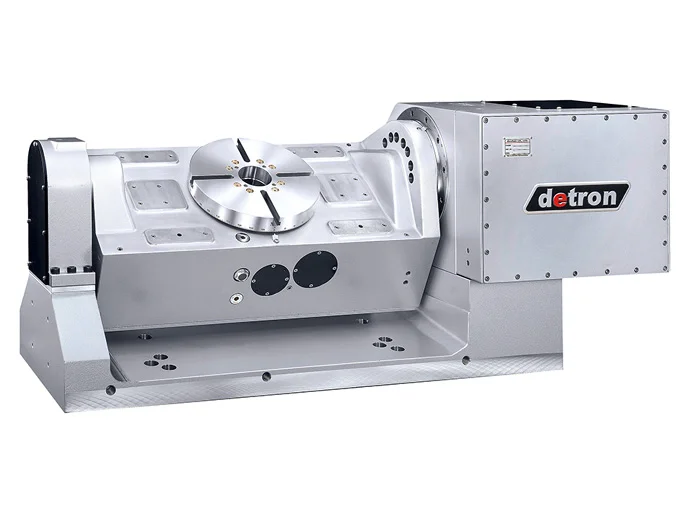

Detron GTFAE-255SBL(S) — цапфенный наклонно-поворотный стол с двумя управляемыми осями для 5-осевой обработки. Планшайба диаметром 255 мм рассчитана на установку заготовки и оснастки общей массой до 100 кг в горизонтальном положении.
Основные параметры GTFAE-255SBL(S)
Назначение
GTFAE-255SBL(S) предназначен для фрезерования, сверления, растачивания и обработки сложных поверхностей с нескольких сторон без повторной переустановки детали. Стол может использоваться при изготовлении корпусных деталей, кронштейнов, элементов приборостроения, медицинской техники и аэрокосмических компонентов.
Цапфенная конструкция поддерживает наклонную ось с двух сторон. Диапазон от −120° до +30° увеличивает доступ инструмента к боковым поверхностям и позволяет подобрать технологически удобную ориентацию заготовки относительно шпинделя.

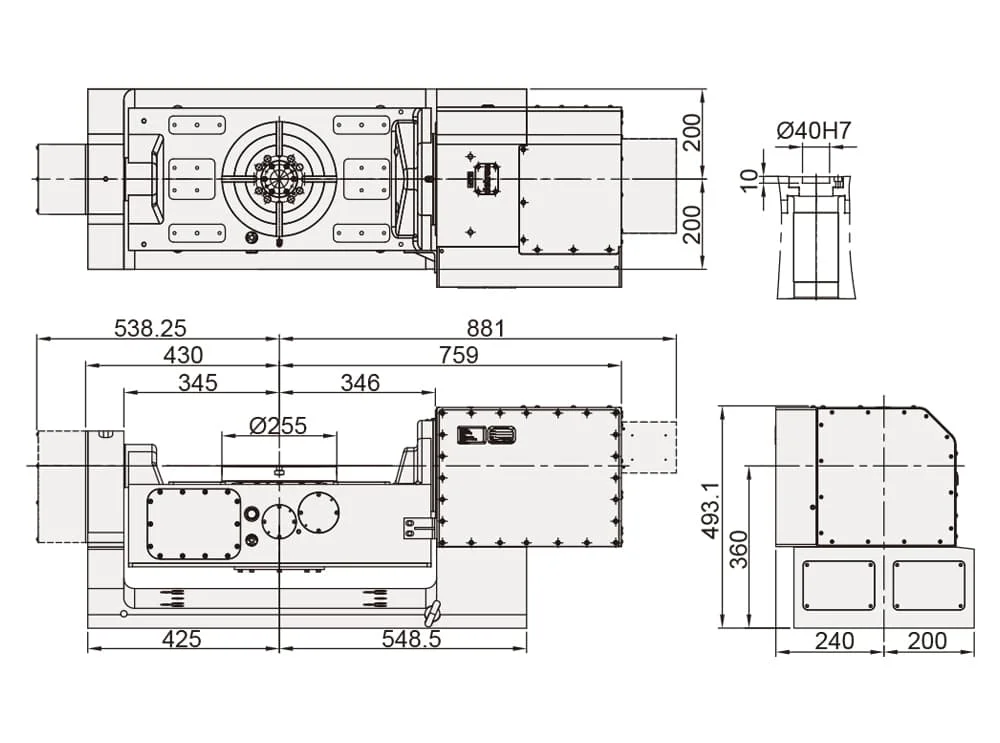

Технические характеристики
| Модель | GTFAE-255SBL(S) |
|---|---|
| Категория осей | 5_AXIS |
| Диаметр планшайбы | Ø255 мм |
| Диаметр центрального отверстия | Ø40H7 мм |
| Высота стола в горизонтальном положении | 360 мм |
| Высота центра в вертикальном положении | 360 мм |
| Ширина Т-образного паза | 12H7 мм |
| Тип тормоза | Пневматический |
| Рабочее давление тормоза | 0,55–0,7 МПа |
| Передаточное отношение осей R/T | 1:90 / 1:120 |
| Максимальная скорость осей R/T | 22,2 / 16,6 об/мин |
| Момент зажима осей R/T | 400 / 600 Н·м |
| Нагрузка в горизонтальном положении | 100 кг |
| Нагрузка при наклоне 0–90° | 75 кг |
| Допустимый дисбалансный момент | 53 Н·м |
| Допустимый момент инерции | 0,55 кг·м² |
| Дискретность позиционирования | 0,001° |
| Точность позиционирования R/T | 20 / 60 угл. сек. |
| Повторяемость R/T | 6 / 8 угл. сек. |
| Диапазон наклона | от −120° до +30° |
| Допустимый момент резания | 250 Н·м |
| Максимальное количество каналов rotary joint | 4 |
| Масса без серводвигателей | 560 кг |
Конструктивные особенности
- две управляемые оси: поворотная R и наклонная T;
- цапфенная конструкция с двусторонней опорой наклонной оси;
- двухзаходная червячная передача с полной глубиной зацепления;
- пневматический тормоз осей с давлением 0,55–0,7 МПа;
- момент зажима наклонной оси до 600 Н·м;
- возможность подключения rotary joint с количеством каналов до четырёх;
- исполнение S предусматривает дополнительную установочную плиту.
Что проверить перед интеграцией
- размеры рабочей зоны и расстояние от шпинделя до основного стола;
- траекторию заготовки при полном диапазоне наклона;
- суммарную массу детали, приспособления и крепёжных элементов;
- грузоподъёмность основного стола обрабатывающего центра;
- совместимость серводвигателей и системы ЧПУ;
- наличие двух дополнительных управляемых каналов;
- подачу подготовленного воздуха давлением 0,55–0,7 МПа;
- необходимость rotary joint, переходной плиты и специальной оснастки.
Часто задаваемые вопросы
Какой тип тормоза используется в GTFAE-255SBL(S)?
В индивидуальной спецификации модели указан пневматический тормоз с рабочим давлением от 0,55 до 0,7 МПа.
Какую нагрузку выдерживает стол?
Допустимая нагрузка составляет 100 кг в горизонтальном положении и 75 кг при наклоне от 0° до 90°. Необходимо учитывать общую массу детали, приспособления и крепежа.
Для чего предназначено исполнение S?
Обозначение S указывает на возможность исполнения с дополнительной установочной плитой. Точная компоновка согласовывается при подборе стола.
Можно ли подвести гидравлику или пневматику к приспособлению?
Конструкция допускает применение rotary joint с количеством каналов до четырёх. Тип среды и конфигурацию соединения необходимо определить при проектировании оснастки.
Какие данные нужны для проверки совместимости?
Нужны модель станка и системы ЧПУ, размеры рабочей зоны, грузоподъёмность основного стола, чертёж детали, масса оснастки и требуемые углы обработки.
