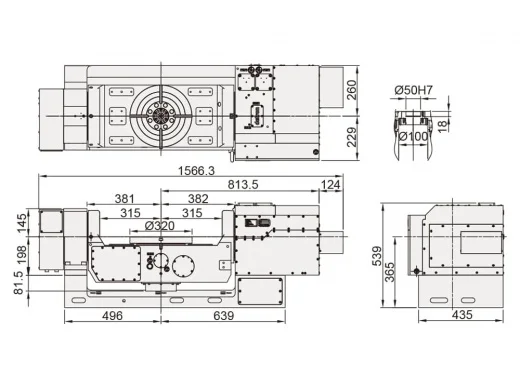

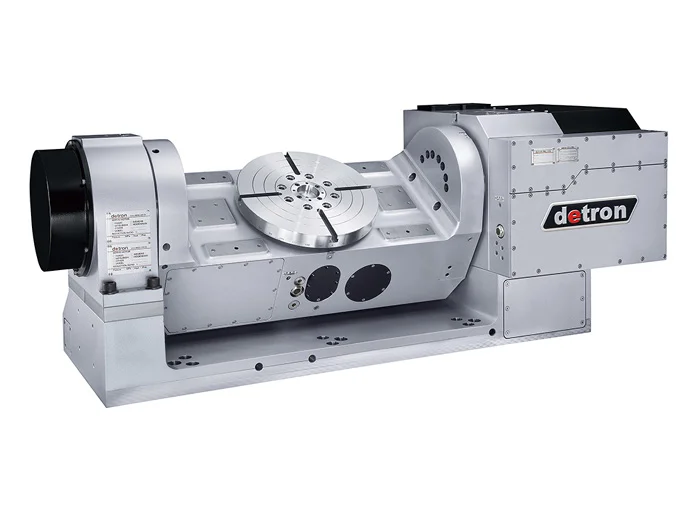

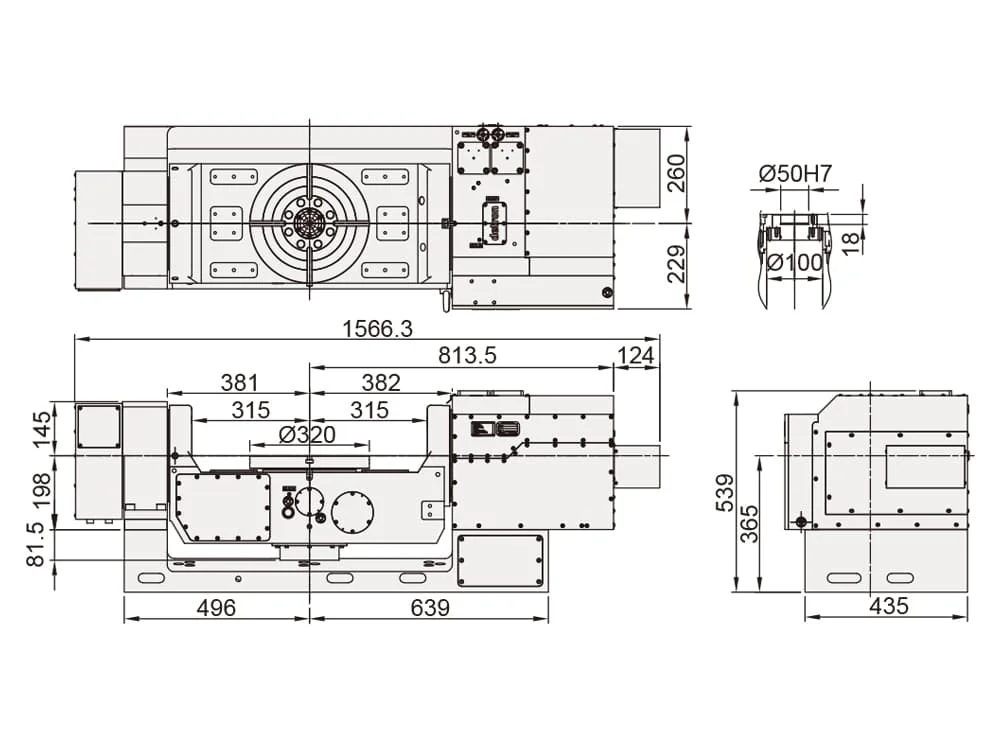

Detron GTFAE-320XBL(S) — цапфенный наклонно-поворотный стол с двумя управляемыми осями для 5-осевой обработки. Планшайба Ø320 мм рассчитана на установку заготовки и оснастки общей массой до 200 кг в горизонтальном положении.
Ключевые параметры GTFAE-320XBL(S)
Назначение
GTFAE-320XBL(S) предназначен для фрезерования, сверления, растачивания и обработки сложных поверхностей с нескольких сторон за одну установку. Стол позволяет сократить число переустановок детали и использовать позиционную либо одновременную 5-осевую обработку при наличии соответствующей системы ЧПУ.
Цапфенная компоновка поддерживает наклонную ось с двух сторон. Диапазон наклона от −120° до +30° расширяет доступ инструмента к боковым и обратным поверхностям заготовки.
Технические характеристики
| Модель | GTFAE-320XBL(S) |
|---|---|
| Категория осей | 5_AXIS |
| Диаметр планшайбы | Ø320 мм |
| Диаметр центрального отверстия | Ø50H7 мм |
| Высота стола в горизонтальном положении | 365 мм |
| Высота центра в вертикальном положении | 365 мм |
| Ширина Т-образного паза | 12H7 мм |
| Тип тормоза | Пневматический |
| Рабочее давление тормоза | 0,6–0,7 МПа |
| Передаточное отношение осей R/T | 1:100 / 1:120 |
| Максимальная скорость осей R/T | 25 / 16,6 об/мин |
| Момент зажима осей R/T | 750 / 1500 Н·м |
| Нагрузка в горизонтальном положении | 200 кг |
| Нагрузка при наклоне 0–90° | 100 кг |
| Допустимый дисбалансный момент | 100 Н·м |
| Допустимый момент инерции | 2,6 кг·м² |
| Дискретность позиционирования | 0,001° |
| Точность позиционирования R/T | 20 / 60 угл. сек. |
| Повторяемость R/T | 6 / 8 угл. сек. |
| Диапазон наклона | от −120° до +30° |
| Допустимый момент резания | 550 Н·м |
| Максимальное количество каналов rotary joint | 6 |
| Масса без серводвигателей | 750 кг |
Конструктивные особенности
- две управляемые оси: поворотная R и наклонная T;
- цапфенная компоновка с двусторонней опорой наклонной оси;
- двухзаходная червячная передача с полной глубиной зацепления;
- пневматический тормоз с давлением 0,6–0,7 МПа;
- момент зажима наклонной оси до 1500 Н·м;
- нагрузка до 200 кг в горизонтальном положении;
- возможность подключения rotary joint с количеством каналов до шести;
- доступно исполнение S с дополнительной установочной плитой.
При расчёте нагрузки необходимо учитывать суммарную массу заготовки, зажимного приспособления, крепежа и дополнительных элементов оснастки.
Что проверить перед интеграцией
Рабочая зона
Проверьте расстояние от шпинделя до основного стола, максимальный диаметр вращения и траекторию заготовки при наклоне до −120°.
Нагрузка
Сопоставьте массу GTFAE-320XBL(S), детали и оснастки с допустимой нагрузкой основного стола станка.
Система ЧПУ
Необходимо проверить поддержку двух дополнительных осей, совместимость серводвигателей, приводов и обратной связи.
Коммуникации
Требуется подготовленный воздух давлением 0,6–0,7 МПа. Необходимость rotary joint определяется конструкцией зажимного приспособления.
Часто задаваемые вопросы
В индивидуальной спецификации модели указан пневматический тормоз с рабочим давлением от 0,6 до 0,7 МПа.
Допустимая нагрузка составляет 200 кг в горизонтальном положении и 100 кг при наклоне от 0° до 90°. Учитывается суммарная масса детали, приспособления и крепежа.
Исполнение S предусматривает дополнительную установочную плиту. Конкретную компоновку необходимо согласовать с учётом детали и применяемого приспособления.
Для GTFAE-320XBL(S) указана возможность применения rotary joint с количеством каналов до шести. Тип рабочей среды и конфигурацию соединения определяют при проектировании.
Нужны модель станка и системы ЧПУ, размеры рабочей зоны, грузоподъёмность основного стола, чертёж детали, масса оснастки и требуемые углы обработки.
Подбор и интеграция GTFAE-320XBL(S)
Специалисты ИНКОР проверят рабочую зону, нагрузку, совместимость системы ЧПУ и серводвигателей, а также помогут подобрать переходную плиту, rotary joint и установочную оснастку.
