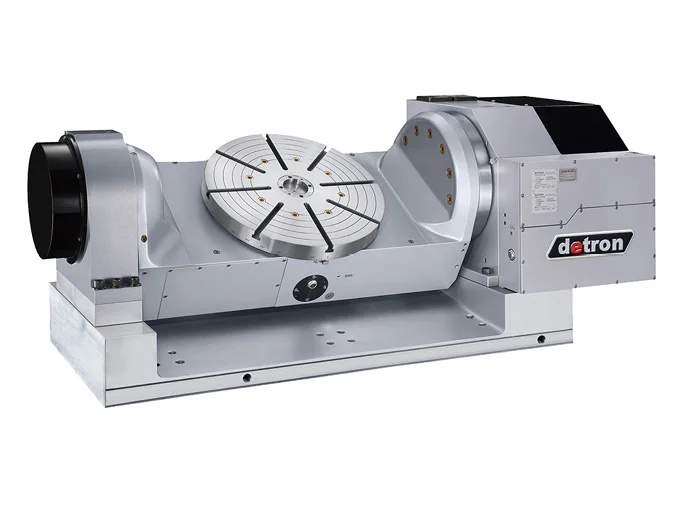

Detron GTFAE-500XBL — крупный цапфенный наклонно-поворотный стол с двумя управляемыми осями для 5-осевой обработки. Планшайба Ø500 мм рассчитана на установку детали и оснастки общей массой до 300 кг в горизонтальном положении.
Ключевые параметры GTFAE-500XBL
Назначение
GTFAE-500XBL предназначен для позиционной и одновременной 5-осевой обработки средних и крупногабаритных деталей. Стол применяется при фрезеровании, сверлении, растачивании и обработке сложных поверхностей с нескольких сторон без повторной установки заготовки.
Диапазон наклона от −120° до +30° обеспечивает доступ инструмента к боковым и обратным поверхностям. Момент зажима наклонной оси 3000 Н·м рассчитан на жёсткую фиксацию стола при силовой обработке.
Технические характеристики
| Модель | GTFAE-500XBL |
|---|---|
| Категория осей | 5_AXIS |

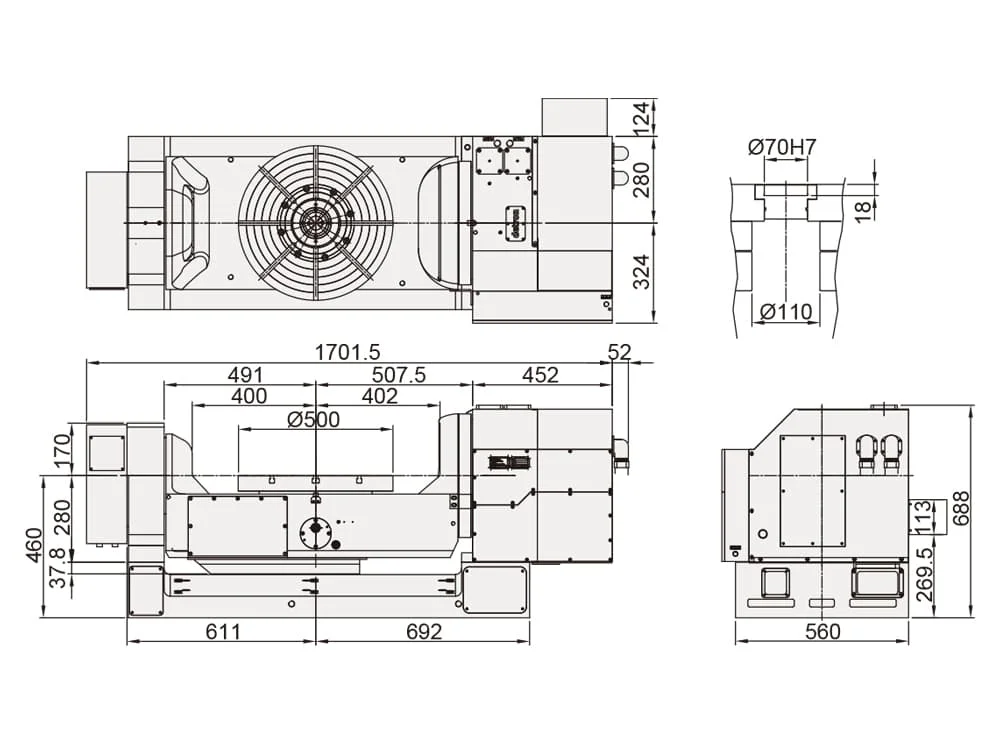

| Диаметр планшайбы | Ø500 мм |
| Диаметр центрального отверстия | Ø70H7 мм |
| Высота стола горизонтально | 460 мм |
| Высота центра вертикально | 460 мм |
| Ширина Т-образного паза | 14H7 мм |
| Тип тормоза | Пневматический |
| Рабочее давление тормоза | 0,6–0,7 МПа |
| Передаточное отношение R/T | 1:120 / 1:180 |
| Максимальная скорость осей R/T | 16,6 / 11,1 об/мин |
| Момент зажима осей R/T | 2500 / 3000 Н·м |
| Нагрузка в горизонтальном положении | 300 кг |
| Нагрузка при наклоне 0–90° | 250 кг |
| Допустимый дисбалансный момент | 300 Н·м |
| Допустимый момент инерции | 9,6 кг·м² |
| Дискретность позиционирования | 0,001° |
| Точность позиционирования R/T | 15 / 60 угл. сек. |
| Повторяемость R/T | 6 / 8 угл. сек. |
| Диапазон наклона | от −120° до +30° |
| Допустимый момент резания | 1700 Н·м |
| Максимальное количество каналов rotary joint | 6 |
| Масса без серводвигателей | 1270 кг |
Конструктивные особенности
- поворотная ось R и наклонная ось T с управлением от ЧПУ;
- цапфенная конструкция с двусторонней опорой наклонной оси;
- двухзаходная червячная передача с полной глубиной зацепления;
- пневматический тормоз с давлением 0,6–0,7 МПа;
- момент зажима поворотной оси до 2500 Н·м;
- момент зажима наклонной оси до 3000 Н·м;
- допустимый момент резания до 1700 Н·м;
- возможность подключения rotary joint до шести каналов.
Нагрузка 300 кг указывается для горизонтального положения. При наклоне от 0° до 90° допустимая суммарная масса детали, приспособления и крепежа уменьшается до 250 кг.
Что проверить перед интеграцией
Нагрузка на станок
Масса стола без серводвигателей составляет 1270 кг. Необходимо учесть массу детали, оснастки, приводов и переходной плиты.
Рабочая зона
Проверьте высоту центра 460 мм, диаметр вращения детали и траекторию заготовки во всём диапазоне наклона.
Система ЧПУ
Система управления должна поддерживать две дополнительные оси, выбранные серводвигатели и соответствующую обратную связь.
Коммуникации
Для тормоза требуется подготовленный воздух давлением 0,6–0,7 МПа. Конфигурация rotary joint определяется применяемым зажимным приспособлением.
Часто задаваемые вопросы
В индивидуальной спецификации указан пневматический тормоз с рабочим давлением от 0,6 до 0,7 МПа.
Допустимая нагрузка составляет 300 кг горизонтально и 250 кг при наклоне от 0° до 90°. Учитывается общая масса детали, приспособления и крепежа.
Допустимый момент резания составляет 1700 Н·м. Возможность выполнения конкретной операции проверяется по режимам резания, вылету детали и конструкции оснастки.
Для модели предусмотрена возможность применения rotary joint с количеством каналов до шести. Тип рабочей среды и конфигурацию соединений определяют при проектировании.
Нужны модель станка и ЧПУ, размеры рабочей зоны, допустимая нагрузка основного стола, чертёж детали, масса оснастки и требуемые углы обработки.
Подбор и интеграция GTFAE-500XBL
Специалисты ИНКОР проверят рабочую зону и нагрузку станка, совместимость ЧПУ и серводвигателей, а также помогут подобрать переходную плиту, rotary joint и установочную оснастку.
