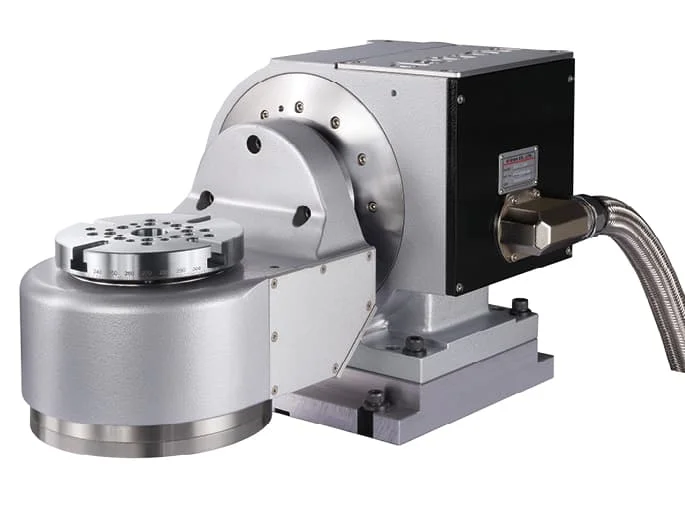

Detron DTFS-125P — компактный двухосевой наклонно-поворотный стол с прямым приводом DDM и планшайбой Ø160 мм. Модель предназначена для организации пятиосевой обработки деталей на вертикальных обрабатывающих центрах.
Прямой привод поворотной и наклонной осей обеспечивает скорость до 200 и 50 об/мин соответственно. Отсутствие червячных передач, редукторов и приводных ремней уменьшает инерцию и исключает люфт механической передачи.
Назначение Detron DTFS-125P
Стол добавляет к трехосевому обрабатывающему центру управляемые оси поворота и наклона детали.
Поворот и наклон заготовки позволяют обрабатывать несколько поверхностей без ручного перебазирования.
Максимальная скорость поворотной оси составляет 200 об/мин, наклонной — 50 об/мин.
Планшайба Ø160 мм и допустимая нагрузка 20 кг подходят для серийной обработки небольших точных деталей.
Преимущества прямого привода DDM
- прямая передача момента от двигателя на каждую управляемую ось;
- отсутствие червячных передач, редукторов и приводных ремней;
- отсутствие люфта механической приводной передачи;
- высокая скорость поворота и наклона;
- низкая инерция и быстрый разгон осей;
- повторяемость 4 угловые секунды по обеим осям;
- сокращение вспомогательного времени обработки;
- возможность позиционной и синхронной пятиосевой обработки.
Технические характеристики

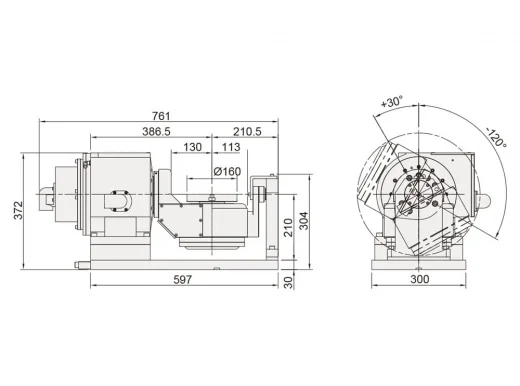

| Параметр | Поворотная ось R | Наклонная ось T |
|---|---|---|
| Диаметр планшайбы | Ø160 мм | |
| Диаметр центрального отверстия | Ø30H7 мм | |
| Высота стола в горизонтальном положении | 210 мм | |
| Высота центра в вертикальном положении | 210 мм | |
| Ширина Т-образного паза | 12H7 мм | |
| Ширина направляющей шпонки | 18 мм | |
| Способ зажима | Пневматический, 0,6–0,7 МПа | |
| Максимальная скорость | 200 об/мин | 50 об/мин |
| Крутящий момент зажима | 100 Н·м | 400 Н·м |
| Точность индексации | 20 угл. сек. | 30 угл. сек. |
| Повторяемость | 4 угл. сек. | 4 угл. сек. |
| Разрешение | 0,001° | 0,001° |
| Диапазон наклона | — | от +30° до −120° |
| Допустимая нагрузка в горизонтальном положении | 20 кг | |
| Допустимая нагрузка при наклоне 0–90° | 20 кг | |
| Допустимый неуравновешенный момент заготовки | 6,4 Н·м | |
| Допустимый момент инерции нагрузки | 0,05 кг·м² | |
| Масса с двигателями | 105 кг | |
| Охлаждение | Воздушное; для непрерывной обработки требуется согласование масляного охлаждения | |
Когда целесообразен DTFS-125P
- для модернизации трехосевого центра до пятиосевой обработки;
- при обработке нескольких поверхностей детали за одну установку;
- для позиционной обработки под различными углами;
- для одновременной пятиосевой контурной обработки;
- при серийном выпуске небольших деталей массой до 20 кг;
- когда требуется высокая скорость переориентации заготовки.
Подбор и интеграция
При подборе Detron DTFS-125P необходимо учитывать систему ЧПУ и количество доступных управляемых каналов, параметры моментных двигателей и энкодеров, кинематические преобразования, массу и момент инерции заготовки, доступное пространство станка и требования к охлаждению.
Для непрерывной пятиосевой обработки дополнительно проверяются функции ЧПУ, возможность RTCP или TCP, скорость обработки кадров управляющей программы и совместимость постпроцессора.
Частые вопросы
Почему в модели DTFS-125P используется число 125, а диаметр планшайбы равен 160 мм?
Число в обозначении модели не следует использовать как фактический диаметр. В официальной спецификации Detron для DTFS-125P указана планшайба Ø160 мм.
Подходит ли DTFS-125P для одновременной пятиосевой обработки?
Прямой привод позволяет управлять поворотной и наклонной осями, однако возможность одновременной пятиосевой обработки зависит от функций системы ЧПУ, кинематических преобразований, приводов и постпроцессора.
Какую массу детали можно устанавливать на стол?
Допустимая нагрузка составляет 20 кг как в горизонтальном положении, так и при наклоне в диапазоне 0–90°. Дополнительно нужно учитывать оснастку, положение центра тяжести и допустимый неуравновешенный момент 6,4 Н·м.
Какое охлаждение требуется для DTFS-125P?
В спецификации указано воздушное охлаждение. При непрерывной обработке производитель не допускает использование только воздушного охлаждения и требует предусмотреть подключение масляного охлаждения от базового станка.
Какие данные нужны для проверки совместимости со станком?
Необходимы модель станка и ЧПУ, размеры рабочей зоны, количество доступных управляемых осей, параметры приводов, масса заготовки с оснасткой, требуемые углы и описание технологической операции.
Направьте модель оборудования, систему ЧПУ, чертеж детали и описание операции. Проверим возможность установки и подготовим предложение по комплектации.
Detron DTFS-125P — компактный двухосевой наклонно-поворотный стол с прямым приводом DDM и планшайбой Ø160 мм. Модель предназначена для организации пятиосевой обработки деталей на вертикальных обрабатывающих центрах.
Прямой привод поворотной и наклонной осей обеспечивает скорость до 200 и 50 об/мин соответственно. Отсутствие червячных передач, редукторов и приводных ремней уменьшает инерцию и исключает люфт механической передачи.
Назначение Detron DTFS-125P
Стол добавляет к трехосевому обрабатывающему центру управляемые оси поворота и наклона детали.
Поворот и наклон заготовки позволяют обрабатывать несколько поверхностей без ручного перебазирования.
Максимальная скорость поворотной оси составляет 200 об/мин, наклонной — 50 об/мин.
Планшайба Ø160 мм и допустимая нагрузка 20 кг подходят для серийной обработки небольших точных деталей.
Преимущества прямого привода DDM
- прямая передача момента от двигателя на каждую управляемую ось;
- отсутствие червячных передач, редукторов и приводных ремней;
- отсутствие люфта механической приводной передачи;
- высокая скорость поворота и наклона;
- низкая инерция и быстрый разгон осей;
- повторяемость 4 угловые секунды по обеим осям;
- сокращение вспомогательного времени обработки;
- возможность позиционной и синхронной пятиосевой обработки.
Технические характеристики
| Параметр | Поворотная ось R | Наклонная ось T |
|---|---|---|
| Диаметр планшайбы | Ø160 мм | |
| Диаметр центрального отверстия | Ø30H7 мм | |
| Высота стола в горизонтальном положении | 210 мм | |
| Высота центра в вертикальном положении | 210 мм | |
| Ширина Т-образного паза | 12H7 мм | |
| Ширина направляющей шпонки | 18 мм | |
| Способ зажима | Пневматический, 0,6–0,7 МПа | |
| Максимальная скорость | 200 об/мин | 50 об/мин |
| Крутящий момент зажима | 100 Н·м | 400 Н·м |
| Точность индексации | 20 угл. сек. | 30 угл. сек. |
| Повторяемость | 4 угл. сек. | 4 угл. сек. |
| Разрешение | 0,001° | 0,001° |
| Диапазон наклона | — | от +30° до −120° |
| Допустимая нагрузка в горизонтальном положении | 20 кг | |
| Допустимая нагрузка при наклоне 0–90° | 20 кг | |
| Допустимый неуравновешенный момент заготовки | 6,4 Н·м | |
| Допустимый момент инерции нагрузки | 0,05 кг·м² | |
| Масса с двигателями | 105 кг | |
| Охлаждение | Воздушное; для непрерывной обработки требуется согласование масляного охлаждения | |
Когда целесообразен DTFS-125P
- для модернизации трехосевого центра до пятиосевой обработки;
- при обработке нескольких поверхностей детали за одну установку;
- для позиционной обработки под различными углами;
- для одновременной пятиосевой контурной обработки;
- при серийном выпуске небольших деталей массой до 20 кг;
- когда требуется высокая скорость переориентации заготовки.
Подбор и интеграция
При подборе Detron DTFS-125P необходимо учитывать систему ЧПУ и количество доступных управляемых каналов, параметры моментных двигателей и энкодеров, кинематические преобразования, массу и момент инерции заготовки, доступное пространство станка и требования к охлаждению.
Для непрерывной пятиосевой обработки дополнительно проверяются функции ЧПУ, возможность RTCP или TCP, скорость обработки кадров управляющей программы и совместимость постпроцессора.
Частые вопросы
Почему в модели DTFS-125P используется число 125, а диаметр планшайбы равен 160 мм?
Число в обозначении модели не следует использовать как фактический диаметр. В официальной спецификации Detron для DTFS-125P указана планшайба Ø160 мм.
Подходит ли DTFS-125P для одновременной пятиосевой обработки?
Прямой привод позволяет управлять поворотной и наклонной осями, однако возможность одновременной пятиосевой обработки зависит от функций системы ЧПУ, кинематических преобразований, приводов и постпроцессора.
Какую массу детали можно устанавливать на стол?
Допустимая нагрузка составляет 20 кг как в горизонтальном положении, так и при наклоне в диапазоне 0–90°. Дополнительно нужно учитывать оснастку, положение центра тяжести и допустимый неуравновешенный момент 6,4 Н·м.
Какое охлаждение требуется для DTFS-125P?
В спецификации указано воздушное охлаждение. При непрерывной обработке производитель не допускает использование только воздушного охлаждения и требует предусмотреть подключение масляного охлаждения от базового станка.
Какие данные нужны для проверки совместимости со станком?
Необходимы модель станка и ЧПУ, размеры рабочей зоны, количество доступных управляемых осей, параметры приводов, масса заготовки с оснасткой, требуемые углы и описание технологической операции.
Направьте модель оборудования, систему ЧПУ, чертеж детали и описание операции. Проверим возможность установки и подготовим предложение по комплектации.
