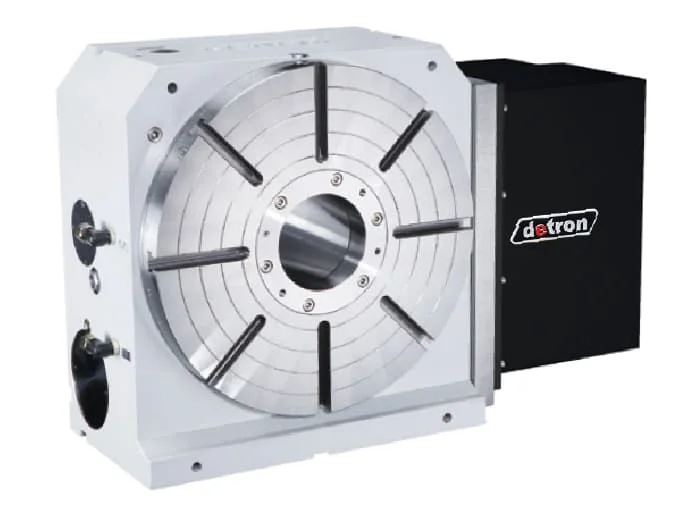

Detron CX-500H — одноосевой поворотный индексный стол с планшайбой диаметром 500 мм. Модель предназначена для точного позиционирования крупногабаритных деталей при многосторонней и тяжелой механической обработке на станках с ЧПУ.
Механическая система позиционирования с трехкомпонентной зубчатой муфтой обеспечивает дискретное деление с минимальным шагом 1°. Гидравлический зажим развивает момент до 10 000 Н·м и повышает устойчивость детали под действием сил резания.
Назначение Detron CX-500H
Жесткая конструкция и гидравлическая фиксация рассчитаны на обработку деталей при значительных нагрузках на планшайбу.
Минимальный шаг 1° позволяет выполнять последовательную обработку детали в заданных угловых положениях.
Стол допускает работу в вертикальной и горизонтальной ориентации. Серводвигатель устанавливается с правой стороны корпуса.
Применение CX-500H сокращает количество ручных переустановок детали и уменьшает связанные с ними погрешности базирования.
Технические характеристики
| Параметр | Значение |
|---|---|
| Модель | CX-500H |
| Диаметр планшайбы | Ø500 мм |
| Диаметр центрального отверстия | Ø130H7 мм |
| Диаметр сквозного отверстия | Ø130 мм |
| Высота стола при горизонтальной установке | 281 мм |
| Высота центра при вертикальной установке | 310 мм |
| Ширина Т-образного паза | 18H7 мм |
| Ширина направляющей шпонки | 18 мм |
| Способ зажима | Гидравлический |
| Рабочее давление зажима | 3,5 МПа |
| Крутящий момент зажима | 10 000 Н·м |
| Передаточное отношение | 1:180 |
| Максимальная скорость планшайбы | 11,1 об/мин при заданной скорости серводвигателя 2000 об/мин |
| Допустимый момент инерции нагрузки | 19,1 кг·м² |
| Минимальный шаг позиционирования | 1° |
| Точность индексации | 8 угл. сек. |
| Повторяемость | 2 угл. сек. |
| Допустимая нагрузка при вертикальной установке | 400 кг |
| Допустимая нагрузка при горизонтальной установке | 600 кг |
| Допустимая нагрузка при использовании задней бабки | 600 кг |
| Приводной крутящий момент | 1080 Н·м |
| Масса без серводвигателя | 450 кг |
Преимущества индексного стола
- планшайба Ø500 мм для установки крупных деталей и приспособлений;
- минимальный шаг позиционирования 1°;
- точность индексации 8 угловых секунд;
- гидравлический зажим с моментом 10 000 Н·м;
- допустимая нагрузка до 600 кг;
- сквозное отверстие Ø130 мм для размещения оснастки и коммуникаций;
- возможность вертикальной и горизонтальной установки;
- применение при тяжелой многосторонней обработке.
Подбор и интеграция
При подборе Detron CX-500H необходимо учитывать систему ЧПУ станка, параметры серводвигателя и усилителя, способ установки, массу и момент инерции заготовки, требования к гидравлической системе, кабельные вводы и доступное рабочее пространство.
Специалисты ИНКОР помогут проверить возможность установки индексного стола на конкретный обрабатывающий центр и подготовить техническое предложение по комплектации.
Частые вопросы
Чем индексный стол CX-500H отличается от обычного поворотного стола?
CX-500H предназначен для дискретного позиционирования с минимальным шагом 1°. Модель фиксирует планшайбу в заданном угловом положении и рассчитана прежде всего на обработку с высокой жесткостью после индексации.
Можно ли использовать CX-500H как непрерывно вращающуюся координату?
Модель относится к индексным столам с минимальным шагом позиционирования 1°. Если технологический процесс требует непрерывной интерполяционной обработки по четвертой оси, необходимо отдельно подобрать поворотный стол соответствующего типа.
В каком положении можно устанавливать стол?
Производитель допускает вертикальное и горизонтальное применение. Допустимая нагрузка составляет 400 кг при вертикальной и 600 кг при горизонтальной установке.
Входит ли серводвигатель в указанную массу стола?
Нет. Масса CX-500H составляет 450 кг без серводвигателя. Модель двигателя и система управления подбираются с учетом ЧПУ и электрической части станка.
Какие данные нужны для подбора и установки?
Потребуются модель станка и системы ЧПУ, размеры рабочего стола, схема Т-образных пазов, доступное рабочее пространство, масса заготовки с оснасткой, требуемые углы позиционирования и описание технологической операции.
