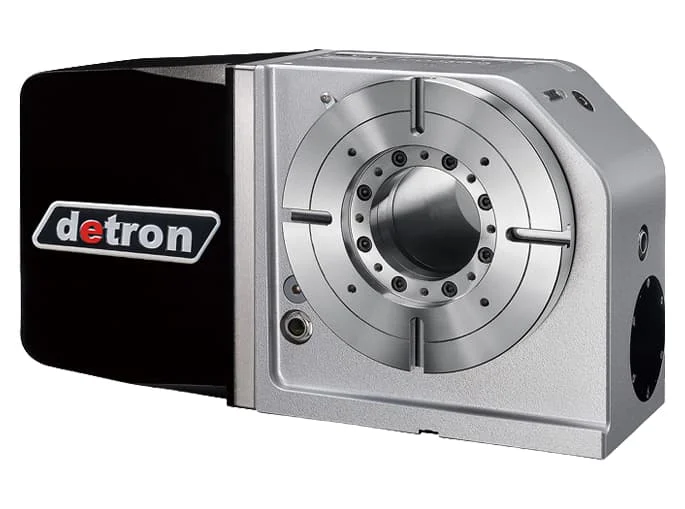

GXA-255HL — поворотный стол с ЧПУ и планшайбой диаметром 255 мм для оснащения металлообрабатывающего станка четвертой координатной осью.
Модель допускает вертикальную и горизонтальную установку, оснащается гидравлическим тормозом с моментом зажима 900 Н·м и рассчитана на обработку заготовок массой до 300 кг.
Назначение поворотного стола GXA-255HL
GXA-255HL используется для индексной и непрерывной обработки деталей на станках с ЧПУ. Подключение поворотного стола позволяет выполнять фрезерование, сверление, растачивание и нарезание резьбы на нескольких сторонах детали без ее многократной ручной переустановки.
Модель можно устанавливать вертикально или горизонтально. При вертикальном расположении допустимая нагрузка составляет 150 кг, при горизонтальном — 300 кг. Для обработки удлиненных деталей возможно применение совместимой поворотной задней бабки.
Гидравлическая фиксация
Тормоз работает при давлении 5 МПа и обеспечивает момент зажима 900 Н·м. Такая фиксация рассчитана на обработку с повышенными нагрузками.
Два варианта установки
Стол поддерживает вертикальную и горизонтальную установку, что расширяет возможности применения на фрезерных и обрабатывающих центрах.
Конструктивная особенность: серводвигатель располагается с левой стороны корпуса. Передача вращения выполняется двухзаходной червячной передачей с полным контактом зубьев, повышенной эффективностью и уменьшенным люфтом.
Преимущества GXA-255HL
- планшайба диаметром 255 мм;
- центральное отверстие Ø140H7 мм;
- сквозное отверстие диаметром 100 мм;
- вертикальная и горизонтальная установка;
- гидравлический тормоз с моментом зажима 900 Н·м;
- допустимая нагрузка до 300 кг;
- точность индексации 15 угловых секунд;
- повторяемость 6 угловых секунд по ISO 230-2;
- дискретность программируемого перемещения 0,001°;
- допустимый момент резания 550 Н·м;
- до шести каналов поворотного соединения.
Технические характеристики
| Модель | GXA-255HL |
|---|---|
| Тип стола | Поворотный стол с ЧПУ, 4-я ось |
| Диаметр планшайбы | Ø255 мм |
| Диаметр центрального отверстия | Ø140H7 мм |
| Диаметр сквозного отверстия | Ø100 мм |
| Высота стола при горизонтальной установке | 210 мм |
| Высота центра при вертикальной установке | 190 мм |
| Ширина Т-образного паза | 12H7 мм |
| Ширина направляющей шпонки | 18 мм |
| Тип тормоза | Гидравлический |
| Рабочее давление тормоза | 5 МПа |
| Момент зажима | 900 Н·м |
| Передаточное отношение | 1:120 |
| Максимальная скорость вращения | 22,2 об/мин |
| Дискретность позиционирования | 0,001° |
| Точность индексации | 15″ |
| Повторяемость по ISO 230-2 / JIS B6192 | 6″ |
| Повторяемость по JIS B6330 | 4″ |
| Допустимая нагрузка при вертикальной установке | 150 кг |
| Допустимая нагрузка при горизонтальной установке | 300 кг |
| Нагрузка с применением задней бабки | 300 кг |
| Допустимый момент резания | 550 Н·м |
| Допустимый момент инерции | 2,43 кг·м² |
| Количество каналов поворотного соединения | До 6 |
| Масса без серводвигателя | 114 кг |
Обратите внимание: для работы гидравлического тормоза требуется давление 5 МПа. Серводвигатель подбирается с учетом системы ЧПУ и привода конкретного станка. Указанная масса не включает серводвигатель.
Подбор и интеграция
При подборе GXA-255HL необходимо учитывать систему ЧПУ станка, совместимый серводвигатель, доступное установочное пространство, положение стола, массу и габариты заготовки, момент инерции и наличие гидравлической станции.
Для обработки длинных деталей можно предусмотреть заднюю бабку. Переходные плиты, система управления дополнительной осью, серводвигатель и другие элементы интеграции согласовываются под конкретный станок.
Частые вопросы
Модель оснащена гидравлическим тормозом. Рабочее давление составляет 5 МПа, момент зажима — 900 Н·м.
Диаметр рабочей планшайбы составляет 255 мм. Диаметр сквозного отверстия — 100 мм.
Да. GXA-255HL допускает вертикальную и горизонтальную установку. Разрешенная нагрузка составляет соответственно 150 и 300 кг.
Повторяемость составляет 6 угловых секунд по ISO 230-2 / JIS B6192 и 4 угловые секунды по JIS B6330.
Заявленная производителем точность индексации составляет 15 угловых секунд.
