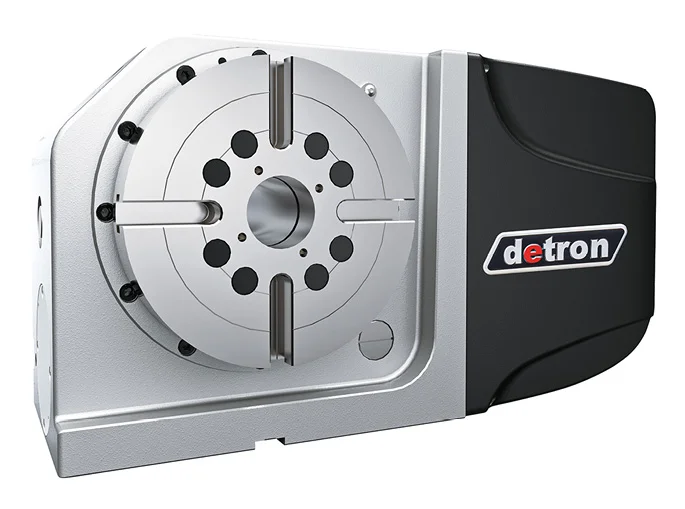

Detron GXA-170H — поворотный стол с ЧПУ с планшайбой Ø170 мм и гидравлическим зажимом для оснащения фрезерного или вертикального обрабатывающего центра управляемой поворотной осью. Стол позволяет обрабатывать несколько сторон детали в одном установе и выполнять позиционирование заготовки непосредственно по программе ЧПУ.
Назначение
GXA-170H используют для добавления управляемой поворотной оси на обрабатывающий центр. Заготовку можно последовательно разворачивать на заданный угол без ручного переустанова — например, для фрезерования и сверления элементов на разных сторонах детали или обработки элементов, расположенных по окружности.
Компактная планшайба Ø170 мм рассчитана на сравнительно небольшие детали и приспособления. Гидравлический зажим развивает момент 450 Н·м — на 50% больше, чем пневматическое исполнение GXA-170S.
Основные характеристики
| Диаметр планшайбы | Ø170 мм |
|---|---|
| Центральное отверстие | Ø40H7 мм |
| Сквозное отверстие | Ø40 мм |
| Тип зажима | гидравлический |
| Рабочее давление зажима | 2,5 МПа |
| Момент зажима | 450 Н·м |
| Передаточное отношение | 1:60 |
| Максимальная частота вращения | 53,3 об/мин при 3200 об/мин сервомотора |
| Точность индексирования | 20 угл. сек. |
| Повторяемость, ISO 230-2 / JIS B6192 | 6 угл. сек. |
| Допустимая нагрузка, вертикальная установка | 100 кг |
| Допустимая нагрузка, горизонтальная установка | 200 кг |
| Допустимый момент при резании | 200 Н·м |
| Масса без сервомотора | 51,5 кг |
Расширенные технические данные
| Высота стола при горизонтальной установке | 175 мм |
|---|---|
| Высота оси при вертикальной установке | 135 мм |
| Ширина Т-образного паза | 12H7 мм |
| Ширина направляющей шпонки | 18 мм |
| Минимальный задаваемый угол | 0,001° |
| Повторяемость по JIS B6330 | 4 угл. сек. |
| Номинальный момент инерции нагрузки | 0,72 кг·м² |
| Максимальный момент инерции нагрузки | 3 кг·м² |
| Допустимая нагрузка с задней бабкой | 200 кг |
Конструкция
Что проверить перед установкой
- Рабочую зону станка с учетом размеров стола, приспособления и заготовки.
- Массу, положение центра тяжести и момент инерции детали.
- Совместимость сервомотора и системы ЧПУ.
- Возможность подключения гидравлического зажима 2,5 МПа.
- Необходимость задней бабки для длинных деталей.
GXA-170H и GXA-170S — в чем разница
Основные размеры обеих модификаций одинаковы. Различается прежде всего способ фиксации поворотной оси.
GXA-170S — пневматический зажим 0,55–0,7 МПа с моментом 300 Н·м. GXA-170H — гидравлический зажим 2,5 МПа с моментом 450 Н·м.
H-исполнение стоит рассматривать, если технологическому процессу требуется больший момент фиксации и станок позволяет подключить гидравлический зажим.
Вопросы по подбору GXA-170H
Можно ли установить GXA-170H на существующий обрабатывающий центр?
Как выбрать между GXA-170S и GXA-170H?
Какой сервомотор устанавливается на GXA-170H?
Можно ли работать с задней бабкой?
Какие данные нужны ИНКОР для подбора?
Проверим совместимость со станком
Пришлите модель станка, систему ЧПУ и чертеж детали. Подберем исполнение поворотного стола, сервопривод, заднюю бабку и необходимые принадлежности.
