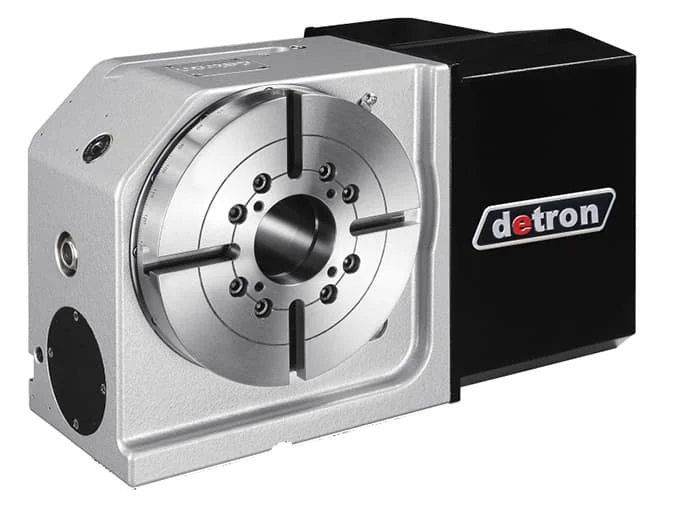

Detron GXA-210H — одноосевой поворотный стол с ЧПУ с планшайбой Ø210 мм и гидравлическим зажимом для оснащения фрезерных станков и обрабатывающих центров управляемой поворотной осью. Стол позволяет индексировать заготовку по программе ЧПУ и обрабатывать несколько ее сторон без ручного переустанова.
Назначение
GXA-210H используют для добавления управляемой поворотной оси к обрабатывающему центру. Заготовку можно автоматически разворачивать на заданный угол для фрезерования, сверления и обработки элементов на разных сторонах детали.
По сравнению с GXA-170H модель имеет более крупную планшайбу Ø210 мм, центральное сквозное отверстие Ø65 мм и допускает большую нагрузку. Это делает GXA-210H более подходящим для деталей и приспособлений, которым уже недостаточен типоразмер Ø170 мм, но применение более крупного стола не требуется.
Основные характеристики Detron GXA-210H
| Диаметр рабочего стола | Ø210 мм |
|---|---|
| Диаметр центрального отверстия | Ø65H7 мм |
| Сквозное отверстие | Ø65 мм |
| Тип зажима | гидравлический |
| Рабочее давление зажима | 2,5 МПа |
| Момент зажима | 600 Н·м |
| Передаточное отношение | 1:72 |
| Максимальная частота вращения | 53,3 об/мин при 3840 об/мин сервомотора |
| Минимальный задаваемый угол | 0,001° |
| Точность индексирования | 20 угл. сек. |
| Повторяемость, ISO 230-2 / JIS B6192 | 6 угл. сек. |
| Допустимая нагрузка, вертикальная установка | 125 кг |
| Допустимая нагрузка, горизонтальная установка | 250 кг |
| Допустимый момент при резании | 260 Н·м |
| Масса без сервомотора | 60 кг |
Расширенные технические характеристики
| Высота стола при горизонтальной установке | 175 мм |
|---|---|
| Высота оси при вертикальной установке | 160 мм |
| Ширина Т-образного паза | 12H7 мм |
| Ширина направляющей шпонки | 18 мм |
| Повторяемость по JIS B6330 | 4 угл. сек. |
| Стандартный момент инерции нагрузки | 1,38 кг·м² |
| Максимальный момент инерции нагрузки | 5 кг·м² |
| Допустимая нагрузка с задней бабкой | 250 кг |

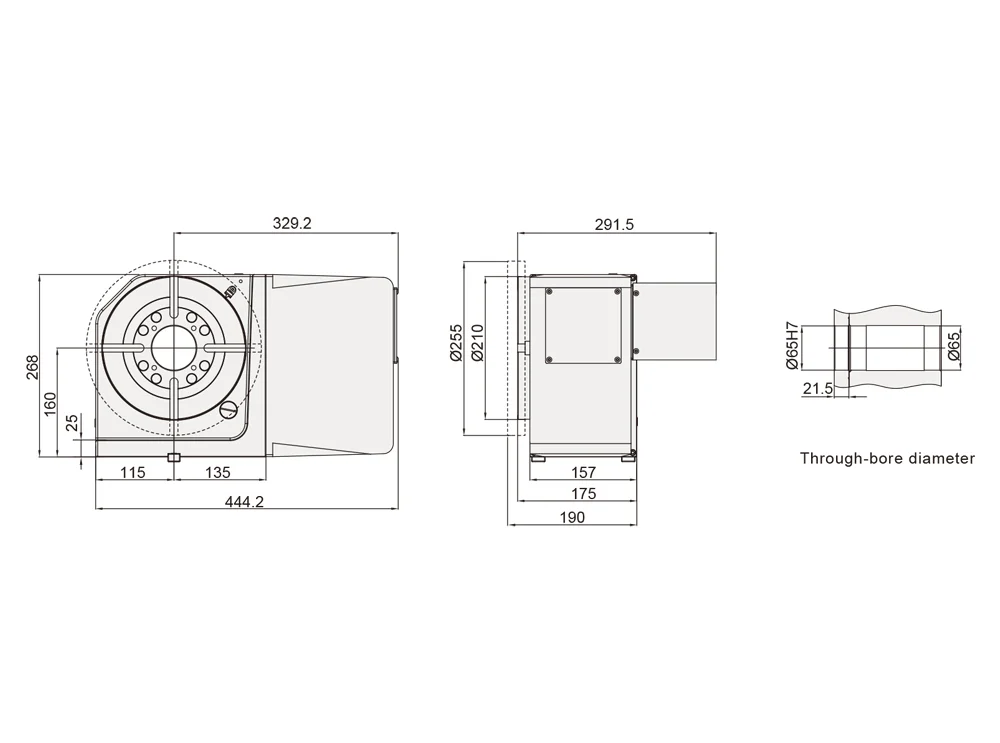

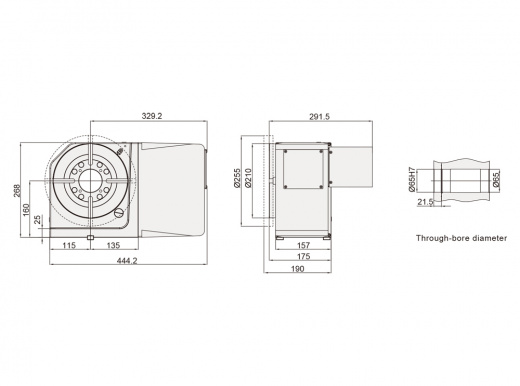

Конструкция
Что проверить перед установкой
- Рабочую зону станка с учетом высоты оси 160 мм, размеров приспособления и заготовки.
- Допустимую нагрузку на стол самого обрабатывающего центра с учетом массы GXA-210H, приспособления и детали.
- Массу заготовки, положение центра тяжести и момент инерции относительно поворотной оси.
- Совместимость выбранного сервомотора и системы ЧПУ станка.
- Возможность подключения гидравлического зажима с рабочим давлением 2,5 МПа.
- Необходимость задней бабки при обработке длинных деталей.
GXA-210H или GXA-210S
Обе модификации имеют планшайбу Ø210 мм, центральное отверстие Ø65H7 и одинаковые основные геометрические параметры. Главное отличие — система фиксации поворотной оси.
GXA-210S использует пневматический зажим 0,55–0,7 МПа с моментом 400 Н·м. GXA-210H — гидравлический зажим 2,5 МПа с моментом 600 Н·м.
H-исполнение рационально рассматривать, когда требуется больший момент фиксации оси и на станке можно организовать гидравлическое подключение. Если 400 Н·м достаточно, пневматическая GXA-210S может оказаться проще с точки зрения подключения.
