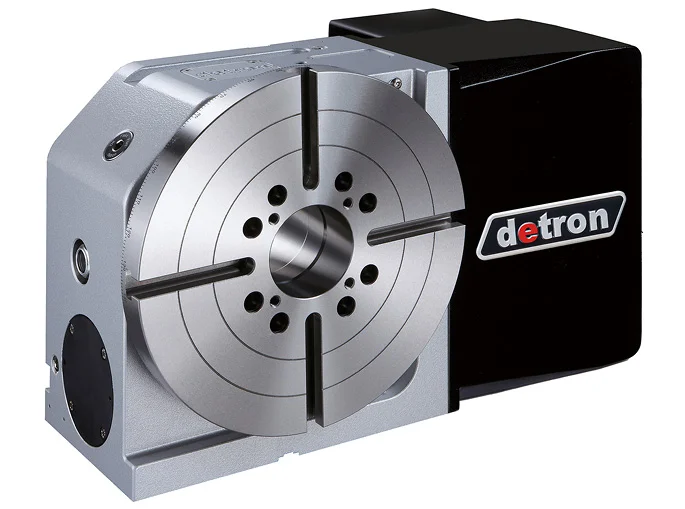

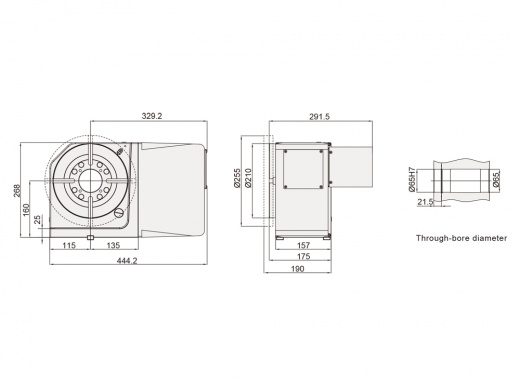

Detron GXA-250ES/H — одноосевой поворотный стол с ЧПУ с планшайбой Ø255 мм для оснащения фрезерных станков и обрабатывающих центров дополнительной управляемой поворотной осью. Модель выпускается с пневматическим и гидравлическим зажимом, что позволяет подобрать исполнение под требования станка и технологического процесса.
Назначение
GXA-250ES/H позволяет выполнять индексирование заготовки непосредственно по программе ЧПУ. Стол применяют для обработки нескольких сторон детали в одном установе, фрезерования и сверления элементов по окружности и других операций, требующих управляемого поворота заготовки.
Планшайба Ø255 мм и сквозное отверстие Ø65 мм позволяют работать с более крупной оснасткой и деталями, чем на столах меньшего типоразмера. При горизонтальной установке производитель допускает нагрузку до 250 кг.
Основные характеристики Detron GXA-250ES/H
| Диаметр рабочего стола | Ø255 мм |
|---|---|
| Диаметр центрального отверстия | Ø65H7 мм |
| Сквозное отверстие | Ø65 мм |
| Высота стола, горизонтальное положение | 190 мм |
| Высота оси, вертикальное положение | 160 мм |
| Тип зажима | пневматический ES / гидравлический H |
| Давление зажима | ES: 0,55–0,7 МПа / H: 2,5 МПа |
| Момент зажима | ES: 400 Н·м / H: 600 Н·м |
| Передаточное отношение | 1:72 |
| Максимальная частота вращения | 53,3 об/мин при 3840 об/мин сервомотора |
| Минимальный задаваемый угол | 0,001° |
| Точность позиционирования | 20 угл. сек. |
| Повторяемость, ISO 230-2 / JIS B6192 | 6 угл. сек. |
| Допустимая нагрузка, вертикально | 125 кг |
| Допустимая нагрузка, горизонтально | 250 кг |
| Допустимый момент при резании | 260 Н·м |
| Масса без сервомотора | 66,3 кг |
Расширенные технические характеристики
| Ширина Т-образного паза | 12H7 мм |
|---|---|
| Ширина направляющей шпонки | 18 мм |
| Стандартный момент инерции нагрузки | 1,38 кг·м² |
| Максимальный момент инерции нагрузки | 5 кг·м² |
| Повторяемость по JIS B6330 | 4 угл. сек. |
| Допустимая нагрузка с задней бабкой | 250 кг |
| Максимальное количество rotary joints | 4 |

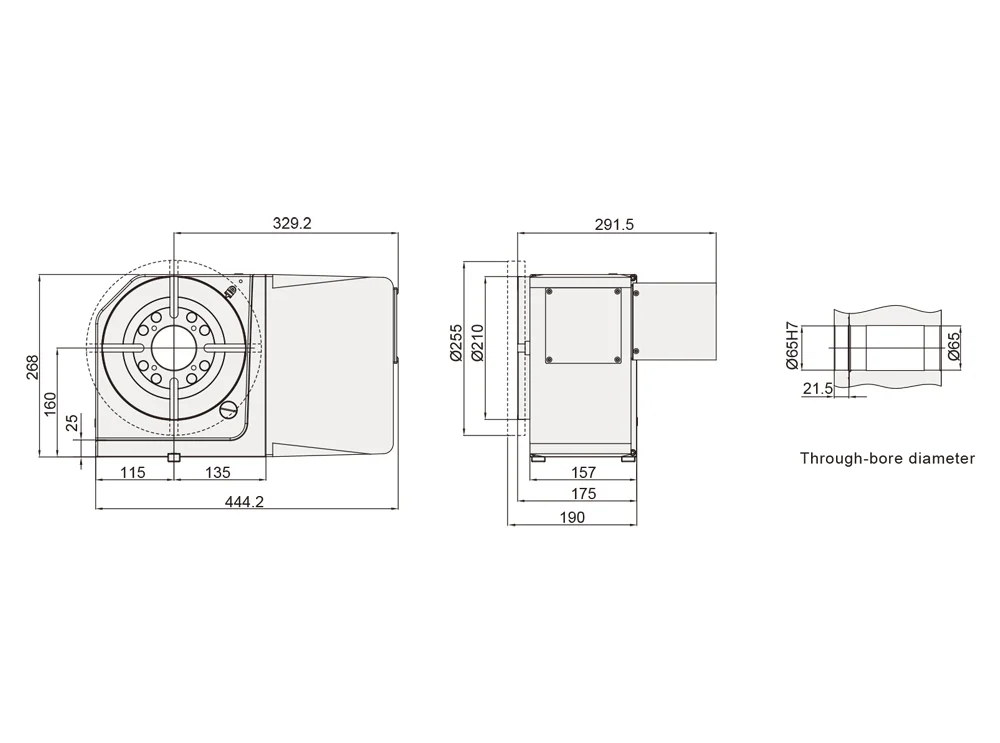

Конструкция и особенности
Как выбрать исполнение ES или H
GXA-250ES использует пневматический зажим с рабочим давлением 0,55–0,7 МПа и моментом 400 Н·м. Такое исполнение удобно, если на станке уже имеется необходимая пневмосистема и этого момента достаточно для технологического процесса.
GXA-250H использует гидравлический зажим 2,5 МПа и развивает 600 Н·м. Его стоит рассматривать, когда требуется более высокий момент фиксации поворотной оси и есть возможность подключения гидравлики.
Что проверить перед установкой
- Габариты рабочей зоны станка с учетом планшайбы Ø255 мм, приспособления и заготовки.
- Суммарную массу стола 66,3 кг, приспособления и детали относительно допустимой нагрузки обрабатывающего центра.
- Массу, центр тяжести и момент инерции заготовки.
- Совместимость сервомотора и системы ЧПУ станка.
- Наличие пневматики для ES либо гидравлики 2,5 МПа для H-исполнения.
- Необходимость задней бабки при обработке длинных деталей.
Вопросы по Detron GXA-250ES/H
GXA-250ES/H — это 4-я или 5-я ось?
Почему модель называется GXA-250, если диаметр стола 255 мм?
Чем исполнения ES и H отличаются друг от друга?
Можно ли установить GXA-250ES/H на существующий обрабатывающий центр?
Можно ли использовать стол с задней бабкой?
Можно ли выбирать стол только по массе заготовки?
Какие данные нужны ИНКОР для подбора?
Проверим совместимость со станком
Пришлите модель станка, систему ЧПУ и чертеж детали. Подберем исполнение GXA-250ES/H, сервопривод, заднюю бабку и необходимые принадлежности.
