Наклонно-поворотные столы с прямым приводом Detron обеспечивают две управляемые координаты: вращение планшайбы и наклон заготовки. Оборудование предназначено для реализации 5-осевой обработки на фрезерных станках и обрабатывающих центрах.
Встроенные моментные двигатели передают движение непосредственно на поворотные узлы без червячного редуктора. Такая конструкция ориентирована на высокую динамику, частые изменения положения детали и синхронное движение осей при контурной обработке.
Прямой привод для управляемой 5-осевой обработки
Наклонно-поворотный стол изменяет положение детали вокруг двух осей. Это позволяет обрабатывать несколько поверхностей за одну установку, сокращать количество перебазирований и уменьшать накопленную погрешность между операциями.
В конструкции Direct Drive моментный двигатель непосредственно приводит в движение поворотный узел. Отсутствие механического редуктора исключает люфт червячной передачи и позволяет получить более быстрый отклик осей при разгоне, торможении и изменении направления движения.
Преимущества наклонно-поворотных столов DDM
Модельный ряд наклонно-поворотных столов Detron DTF
| Модель | Класс и размер планшайбы |
|---|---|

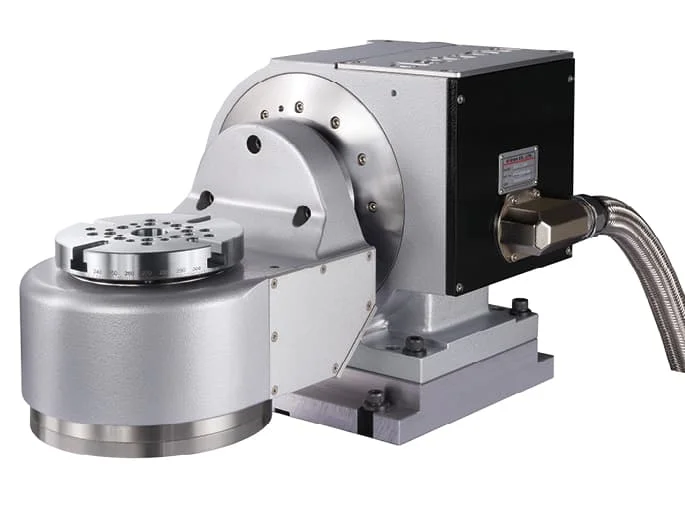

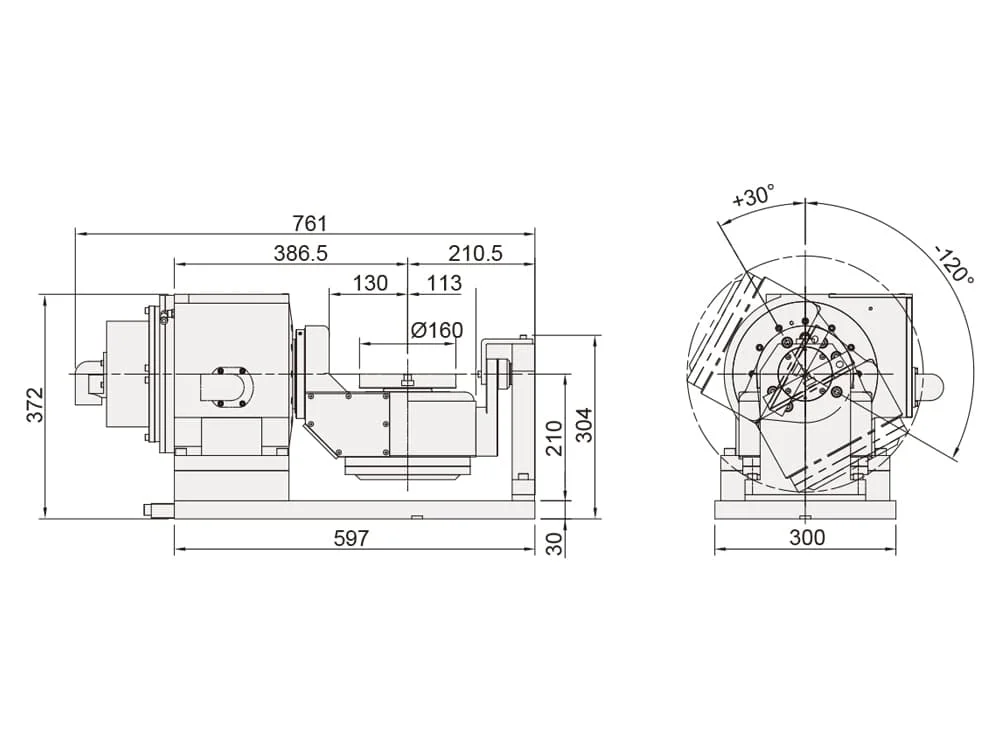

| Detron DTFS-125P | компактный trunnion, планшайба Ø160 мм |
| Detron DTFE-125P | компактный trunnion, планшайба Ø160 мм |
| Detron DTFS-170P | trunnion с прямым приводом, планшайба Ø170 мм |
| Detron DTFE-170P | trunnion с прямым приводом, планшайба Ø170 мм |
| Detron DTFE-171P | компактное исполнение, планшайба Ø160 мм |
| Detron DTFAI-650H | крупногабаритный стол, планшайба Ø650 мм |
| Detron DTFAI-720EH | крупногабаритный стол, планшайба Ø720 мм |
| Detron D2TF-800H | крупногабаритный стол, планшайба Ø800 мм |
Когда выбирать 5-осевой стол с прямым приводом
- Требуется обработка сложных поверхностей за одну установку.
- Необходима синхронная интерполяция линейных и поворотных осей.
- В цикле предусмотрены частые повороты и изменения угла наклона.
- Необходимо исключить люфт механической передачи.
- Требуется высокая динамика разгона и торможения осей.
- Станок и ЧПУ поддерживают подключение двух дополнительных управляемых координат.
Что проверить перед интеграцией
- Возможность управления двумя дополнительными осями со стороны ЧПУ.
- Поддержку одновременной 5-осевой интерполяции, если она требуется технологией.
- Размер рабочей зоны во всём диапазоне наклона.
- Максимальный диаметр вращения детали с установленной оснасткой.
- Расстояние от заготовки до шпинделя, колонны и защитных ограждений.
- Массу стола, оснастки и заготовки относительно грузоподъёмности станка.
- Центр тяжести, допустимый момент дисбаланса и момент инерции.
- Требуемые скорости, ускорения и моменты обеих поворотных осей.
- Совместимость приводов, энкодеров и интерфейсов обратной связи.
- Подключение тормоза, системы охлаждения и rotary joint.
- Защиту кабелей и коммуникаций от стружки и СОЖ.
Отличие от других категорий
| Категория | Конструкция |
|---|---|
| Поворотные столы с прямым приводом | Одна управляемая ось вращения. Серия DV. Категория 4_AXIS. |
| Наклонно-поворотные столы с прямым приводом | Поворот и наклон заготовки. Серии DTF, DTFS, DTFE, DTFAI и D2TF. Категория 5_AXIS. |
| Обычные наклонно-поворотные столы | Две управляемые координаты с механической червячной или роликово-кулачковой передачей. |
Вопросы о наклонно-поворотных столах с прямым приводом
Почему эти столы относятся к категории 5_AXIS?
Чем серия DTF отличается от одноосевой серии DV?
Все ли модели DTF поддерживают одновременную 5-осевую обработку?
Как проверить, поместится ли стол в рабочую зону?
Что учитывать при расчёте нагрузки?
Какие данные нужны для подбора модели?
Подберём 5-осевой стол Direct Drive под ваш станок
Пришлите модель обрабатывающего центра, систему ЧПУ и чертёж детали. Проверим рабочую зону при наклоне, нагрузки, кинематику, приводы, энкодеры и возможность одновременного управления осями.
