Поворотные индексные столы Detron предназначены для программного поворота заготовки на заданный угол с последующей жёсткой фиксацией рабочего стола. Такая схема применяется, когда обработка выполняется последовательно в нескольких угловых положениях.
В категорию входят индексные столы серий CX и HH. Они отличаются конструкцией, размерами и допустимыми нагрузками, поэтому характеристики каждой модели необходимо проверять отдельно.
Для чего нужен индексный поворотный стол
Индексный стол позволяет обрабатывать деталь в нескольких фиксированных угловых положениях без её снятия с приспособления. После выполнения одной операции стол расфиксируется, поворачивает заготовку на заданный угол и снова фиксируется для следующего рабочего перехода.
Такое решение применяется при обработке корпусных деталей, фланцев, многогранников, отверстий и повторяющихся элементов, расположенных через определённый угол. Жёсткая фиксация стола позволяет воспринимать нагрузки резания после завершения позиционирования.
Особенности индексных столов Detron
Серии индексных столов Detron
| Серия | Конструкция и назначение |
|---|---|
| Detron CX-H | Индексные столы Ø255–500 мм с червячным приводом и трёхчастной зубчатой муфтой. Минимальный шаг задания — 1°. Рассчитаны на позиционную обработку с жёсткой фиксацией. |
| Detron HH-HT | Крупные индексные столы 500–800 мм с передачей Хирта. Применяются для позиционирования тяжёлых и крупногабаритных заготовок. |
Модельный ряд
| Модель | Размер рабочего стола |
|---|---|
| Detron CX-255H | Ø255 мм |
| Detron CX-320H | Ø320 мм |
| Detron CX-400H | Ø400 мм |

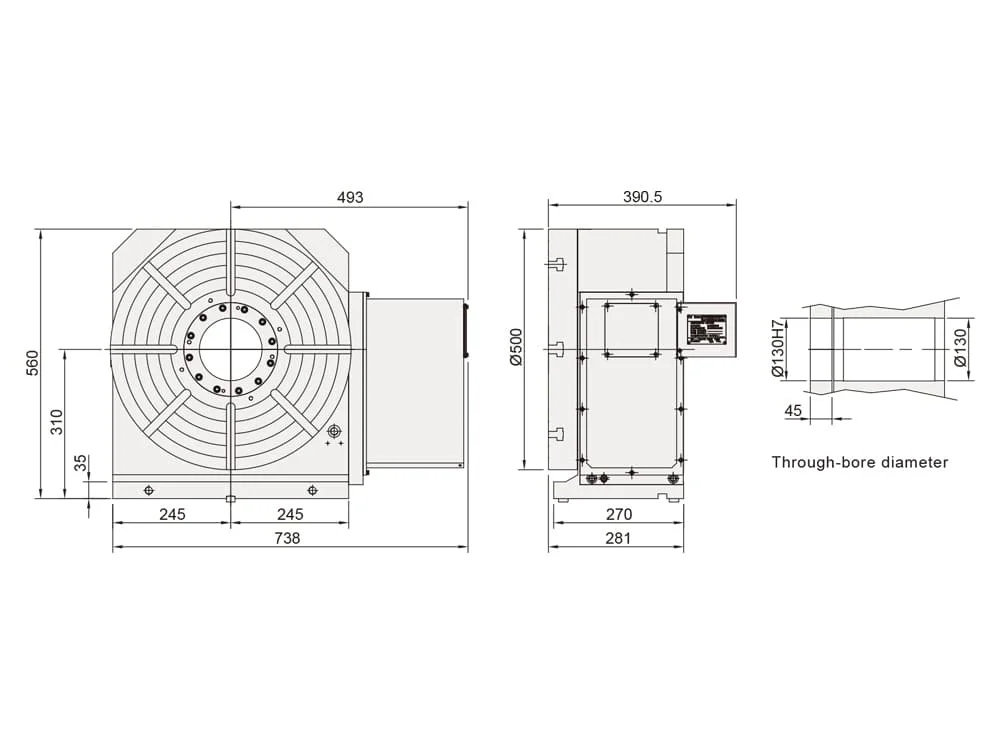

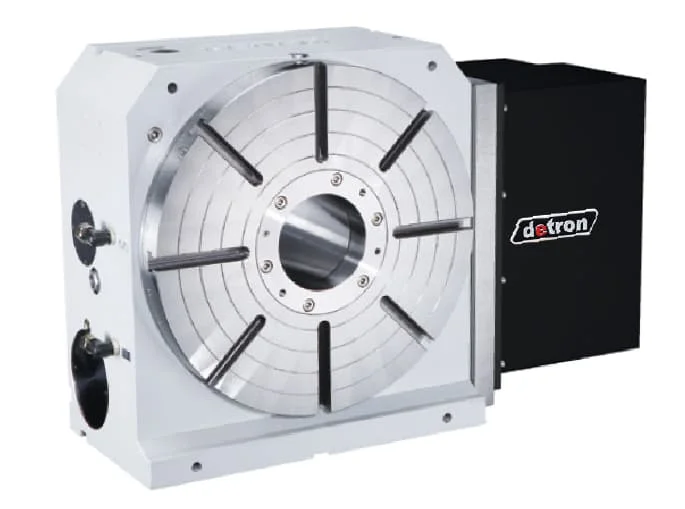

| Detron CX-500H | Ø500 мм |
| Detron HH-500HT | 500 мм |
| Detron HH-630HT | 630 мм |
| Detron HH-800HT | 800 мм |
Индексный или обычный поворотный стол
| Индексный стол | Поворачивает заготовку по заданным дискретным положениям и механически фиксирует стол перед обработкой. |
|---|---|
| Обычный поворотный стол | Может задавать малые произвольные угловые перемещения в пределах разрешения системы управления и механизма. |
| Стол с прямым приводом | Ориентирован на высокую динамику, точное позиционирование и непрерывное управляемое вращение. |
| Наклонно-поворотный стол | Имеет две управляемые координаты: поворот и наклон заготовки. |
Когда выбирать индексный стол
- Обработка выполняется в фиксированных угловых положениях.
- Положения детали соответствуют допустимому шагу индексации.
- После поворота требуется высокая жёсткость при силовом резании.
- Не требуется непрерывная интерполяция поворотной оси во время резания.
- Необходимо обрабатывать несколько сторон детали без повторного базирования.
- В производственном цикле регулярно повторяется одинаковая последовательность позиций.
Что проверить перед подбором
- Необходимые углы и минимальный шаг позиционирования.
- Диаметр, габариты и массу заготовки вместе с оснасткой.
- Допустимую нагрузку в горизонтальном и вертикальном положениях.
- Положение центра тяжести и создаваемый момент нагрузки.
- Допустимый момент резания при зафиксированном столе.
- Диаметр центрального и сквозного отверстия.
- Размеры и расположение Т-образных пазов.
- Габариты рабочей зоны и высоту центра при установке стола вертикально.
- Массу самого стола относительно грузоподъёмности станка.
- Требуемый сервомотор, привод, энкодер и интерфейс ЧПУ.
- Наличие гидравлической системы и требуемое рабочее давление.
Вопросы о поворотных индексных столах
Что означает индексный поворотный стол?
Можно ли использовать индексный стол для непрерывного вращения?
Что означает минимальный шаг 1°?
Чем отличаются серии CX и HH?
Можно ли установить стол вертикально?
Какие данные нужны для подбора?
Подберём индексный стол Detron под вашу технологию
Пришлите модель станка, систему ЧПУ, чертёж детали и перечень необходимых угловых положений. Проверим шаг индексации, нагрузку, моменты, рабочую зону, привод и схему интеграции.
